3.4 Affichage LED
Chaque appareil possède quatre affichages LED. Ces
derniers peuvent avoir les états suivants : allumé, clignotant
ou flashant.
2
Pour toute information concernant les différents
codes des affichages LED, voir le chapitre 6.2, page 41 et le
chapitre 8.1, page 56.
3.5 Raccordements et bouton
Tous les raccordements de chaque onduleur string sont
accessibles de l'extérieur et protégés contre les contacts.
| L'appareil ne doit pas être ouvert !
| Tous les raccordements sont munis à la livraison de
bouchons d'étanchéité.
| Obturez tous les raccords non utilisés. Sinon l'onduleur
string ne répond plus aux exigences de la classe de
protection IP 65.
2) Clignotant : La LED clignote régulièrement (allumée 250 ms et
éteinte 250 ms).
Flashant : La LED s'allume brièvement (80 ms) puis s'éteint plus
longuement (1920 ms).

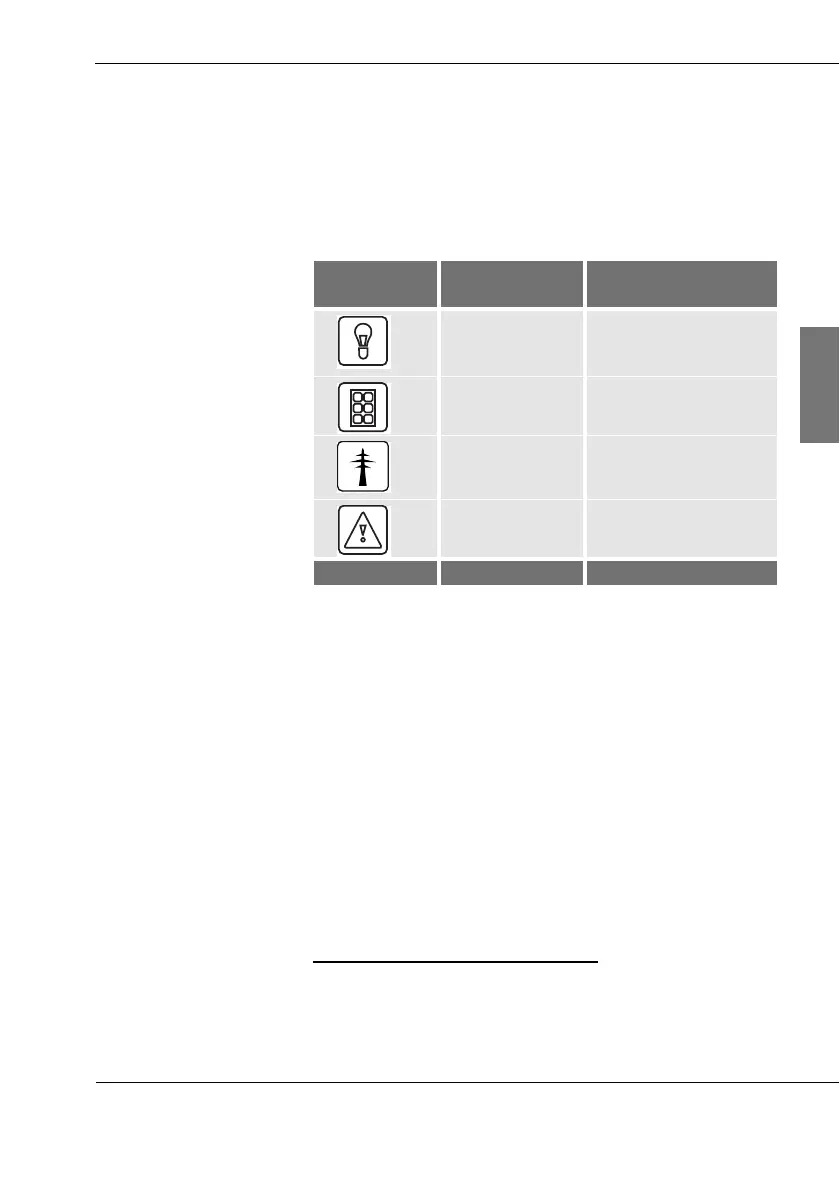

Symbole LED Désignation Signification de l'af-
fichage LED allumé
Ready Appareil en service.
Solar Generator Générateur solaire sous
tension
Grid Conditions remplies
pour l'alimentation du
réseau
Fault Dérangement
