Voltwerk VS 3, 4, 5 Manuel de service 39
5 Installation
FRANÇAIS
DO_BA_2008_121LB_3FRA_BVo 22.2.10
Câble CAN
Pour la liaison, vous aurez besoin d'un câble CAN à 5 pôles
doté d'un côté d'une prise M12 à 5 pôles et de l'autre côté
d'une fiche M12 à 5 pôles.
Dommages matériels dus à un mauvais raccordement !
Un mauvais positionnement des fils peut limiter les capacités
de l'onduleur ou l'endommager.
| Vérifiez l'affection des fils par rapport aux douilles
conformément au schéma de raccordement.

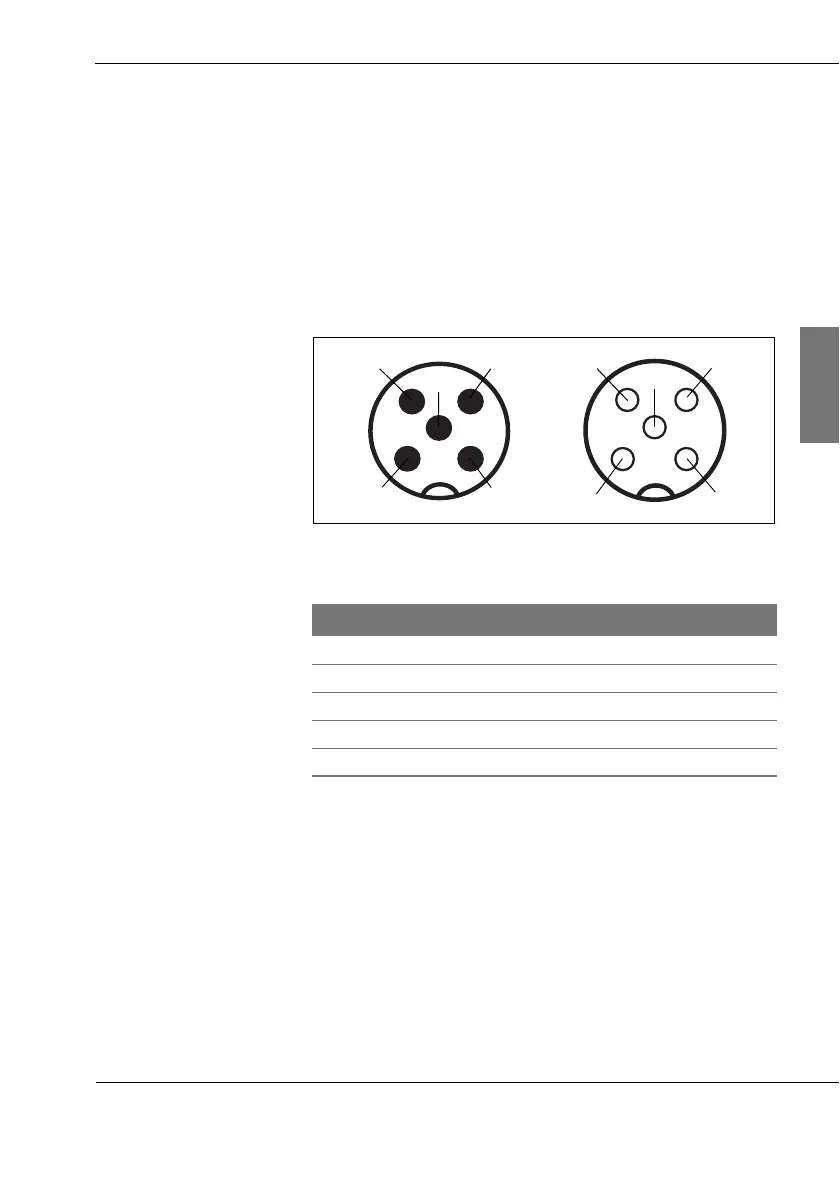

5.5: Schéma de raccordement connecteur (à gauche) et
douille (à droite)
N° Affectation
(1) –
(2) –
(3) CAN GND
(4) CAN H
(5) CAN L
(1)
(1)
(2)
(2)
(3)
(4)
(3)
(4)
(5)
(5)
