Voltwerk VS 3, 4, 5 Betriebsanleitung 35
5 Installation
DEUTSCH
DO_BA_2008_121LB_3GER_BVo 23.2.10

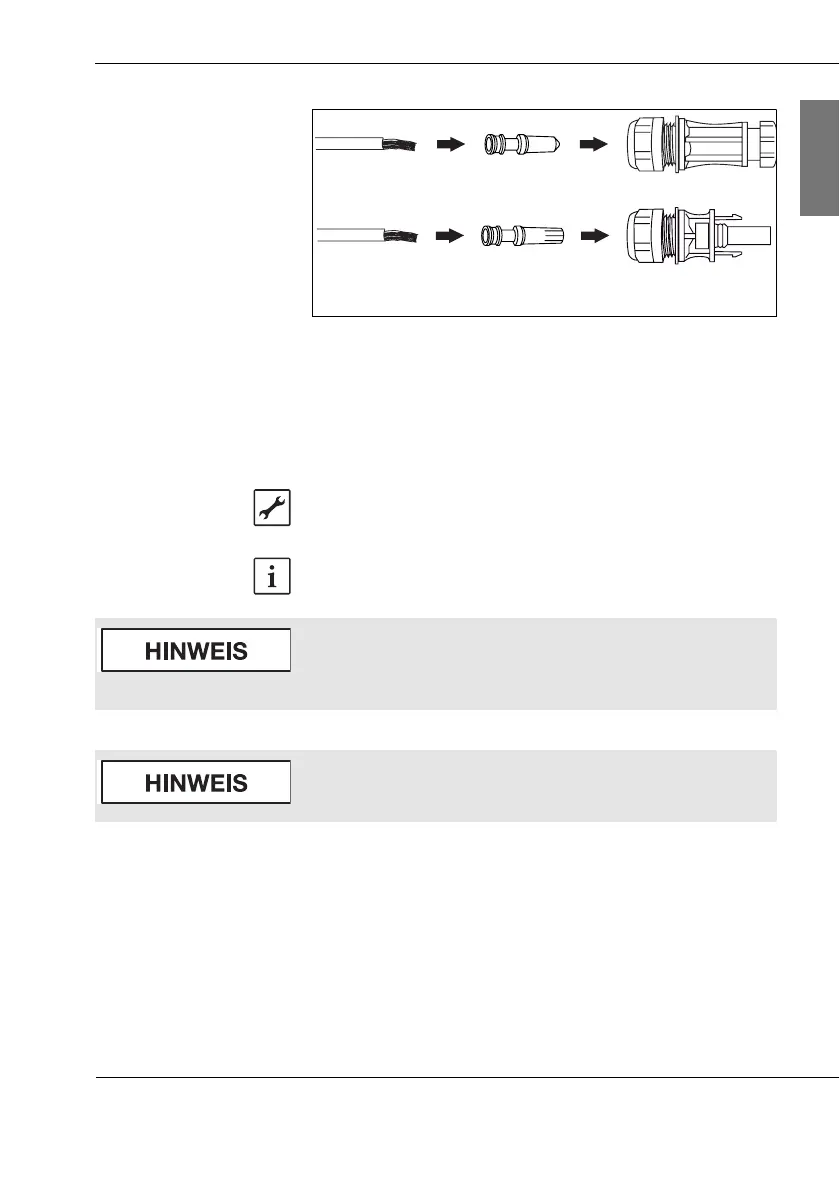

5.3: Leitungen mit Kupplungsstecker und -buchse
(1) Abisolierte, nicht gecrimpte Leitung
(2) Kontakthülse
(3) Kupplungsstecker
(4) Kupplungsbuchse
2. Adern auf 14 mm abisolieren.
(–) (1) (2)
(–) (3)
(+) (1)
(2) (+) (4)
Leitung crimpen
1. Leitung auf 25 mm abmanteln.
Die Kupplungsstecker und -buchsen sind MCIV-kompatibel.
Sachschaden durch beschädigte Litzen!
Beschädigte Litzen können brechen und sich erhitzen.
| Litzen nicht beschädigen.
Sachschaden durch falsche Crimpbacken!
| Ausschließlich Crimpbacke D der Firma Wieland
(Artikelnummer 05. 502. 2300. 0) verwenden.
