Voltwerk VS 3, 4, 5 Manuel de service 35
5 Installation
FRANÇAIS
DO_BA_2008_121LB_3FRA_BVo 22.2.10

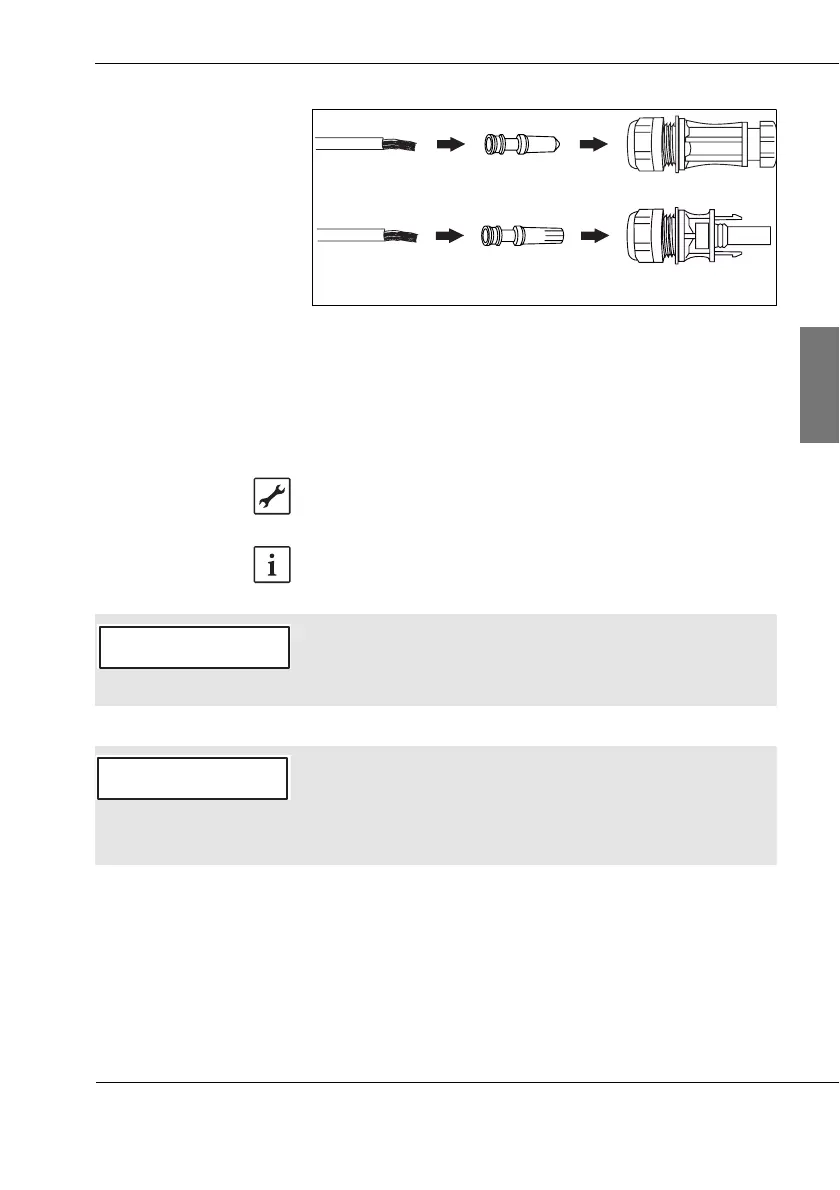

5.3: Câbles avec connecteur et douille d'accouplement
(1) Câble dénudé, non serti
(2) Gaine de contact
(3) Connecteur d'accouplement
(4) Douille d'accouplement
2. Dénuder les fils sur 14 mm.
(–) (1) (2)
(–) (3)
(+) (1)
(2) (+) (4)
Sertissage du câble
1. Dénuder le câble sur 25 mm.
Les connecteurs et douilles d'accouplement sont
compatibles MCIV.
AVIS
Dégâts matériels dus à des fils endommagés !
Les fils endommagés peuvent casser et surchauffer.
| Ne pas endommager les fils.
AVIS
Dommages matériels dus à un mauvais sertissage !
| Utiliser exclusivement le sertissage D de la société Wieland
(numéro d'article 05. 502. 2300. 0).
