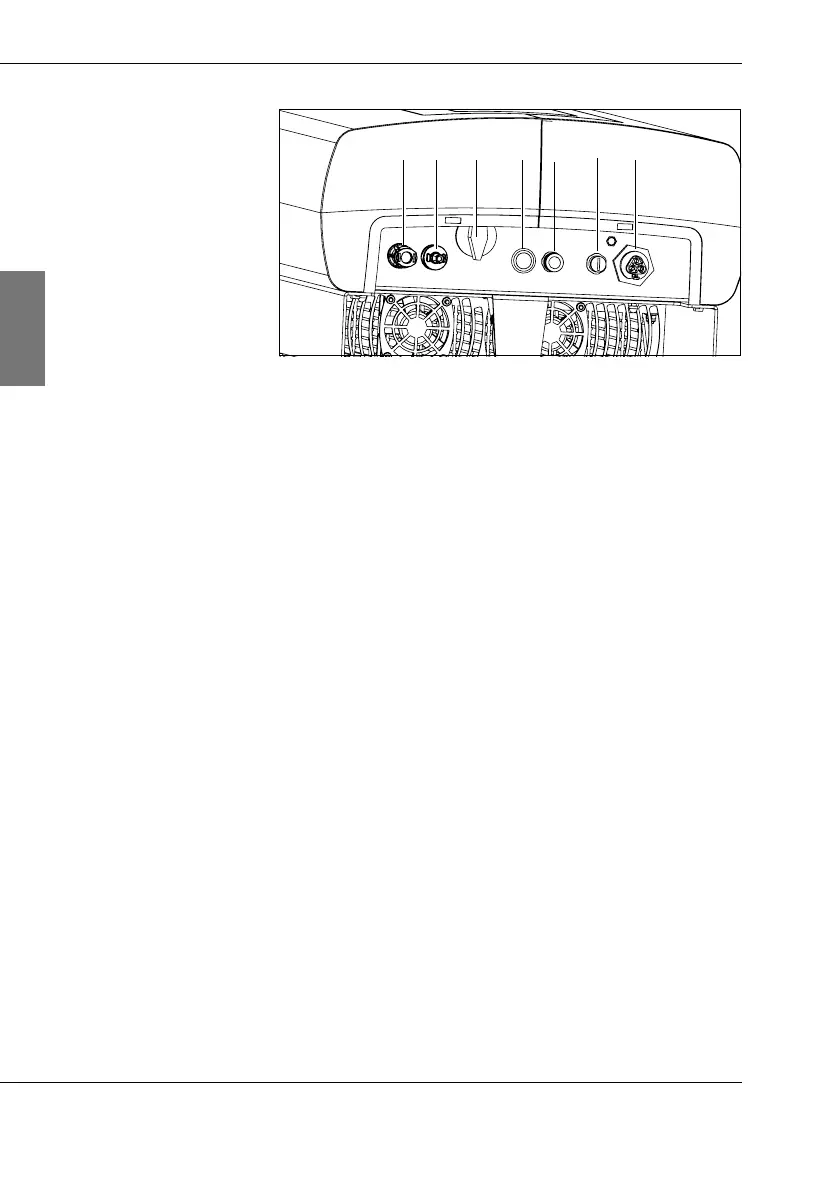

3.1: Connessioni, sezionatore di carico CC e tasti
(1) CC+
Connettore generatore solare
(2) CC–
Connettore generatore solare
(3) Sezionatore di carico CC
posizione dell'interruttore 0: La parte di carico
dell'inverter di stringa è senza corrente.
Posizione del commutatore 1: La parte di carico
dell'inverter di stringa è inserita.
(4) Tasto
Accensione dell'illuminazione del display e comando
dei menu in esso visualizzati
(5) CAN In
Collegamento di inverter precedenti in un impianto FV,
unità di sorveglianza o tool di parametrazione Setup
StringInverter
(6) CAN Out
Collegamento di inverter successivi in un impianto FV o
resistenza terminale. Se è collegato il unità di
sorveglianza o il Setup StringInverter, il bus CAN deve
essere chiuso tramite una resistenza terminale.
(7) CA Out
Allacciamento alla rete
(1) (2) (3)
(4)
(5)
(7)
(6)
