3 Technische Beschreibung
DEUTSCH
DO_BA_2008_121LB_3GER_BVo 23.2.10

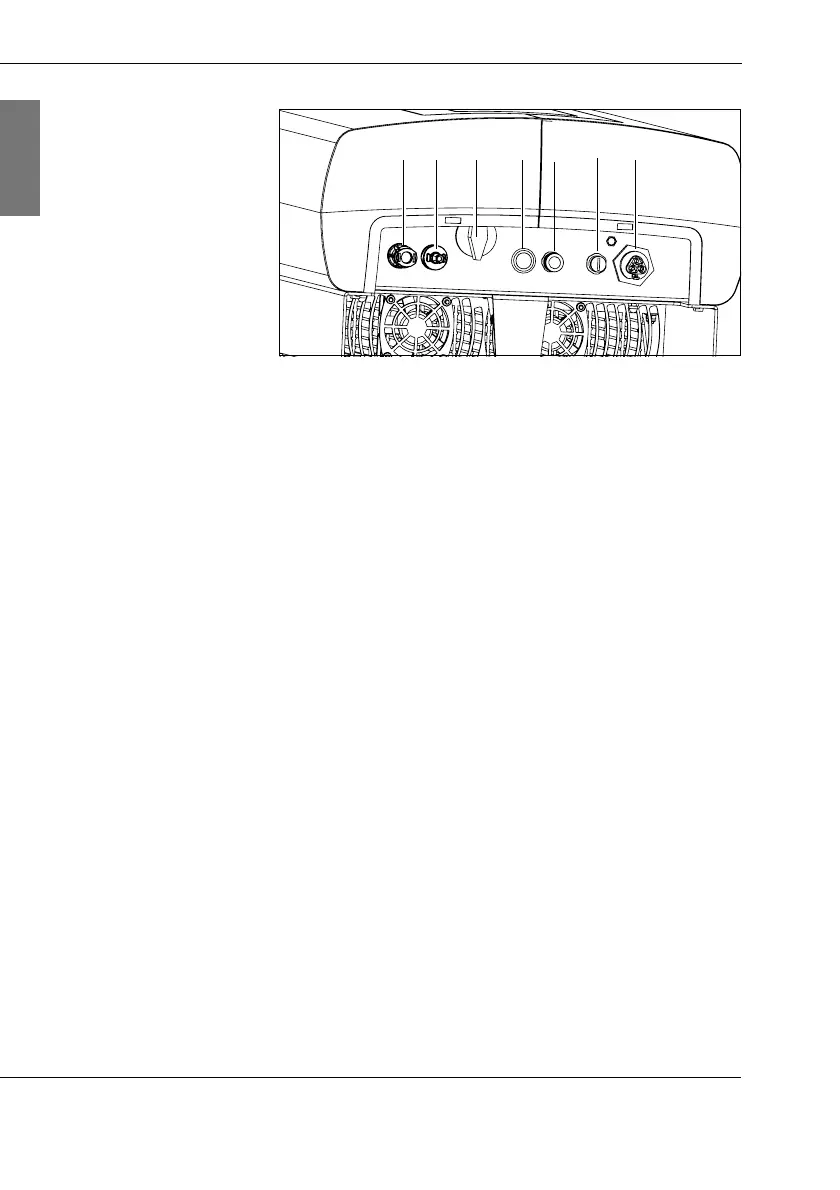

3.1: Anschlüsse, DC-Lasttrennschalter und Taster
(1) DC+
Anschluss Solargenerator
(2) DC–
Anschluss Solargenerator
(3) DC-Lasttrennschalter
Schalterstellung 0: Lastteil des Stringwechselrichters
ist stromlos.
Schalterstellung 1: Lastteil des Stringwechselrichters
ist zugeschaltet.
(4) Taster
Einschalten der Displaybeleuchtung und Bedienung
des Displaymenüs
(5) CAN In
Anschluss vorhergehender Wechselrichter in einer PV-
Anlage, Überwachungseinheit oder
Parametrierungstool StringInverter Setup
(6) CAN Out
Anschluss nächster Wechselrichter in einer PV-Anlage
oder Abschlusswiderstand. Wenn die
Überwachungseinheit oder das StringInverter Setup
angeschlossen ist, muss der CAN-Bus mit einem
Abschlusswiderstand geschlossen werden.
(7) AC Out
Netzanschluss
(1) (2) (3)
(4)
(5)
(7)
(6)
