16 Εγχειρίδιο χειρισμού Voltwerk VS 3, 4, 5
3 Τεχνική περιγραφή
ΕΛΛΗΝΙΚΑ
DO_BA_2008_121LB_3GRE_AVo 25.2.10

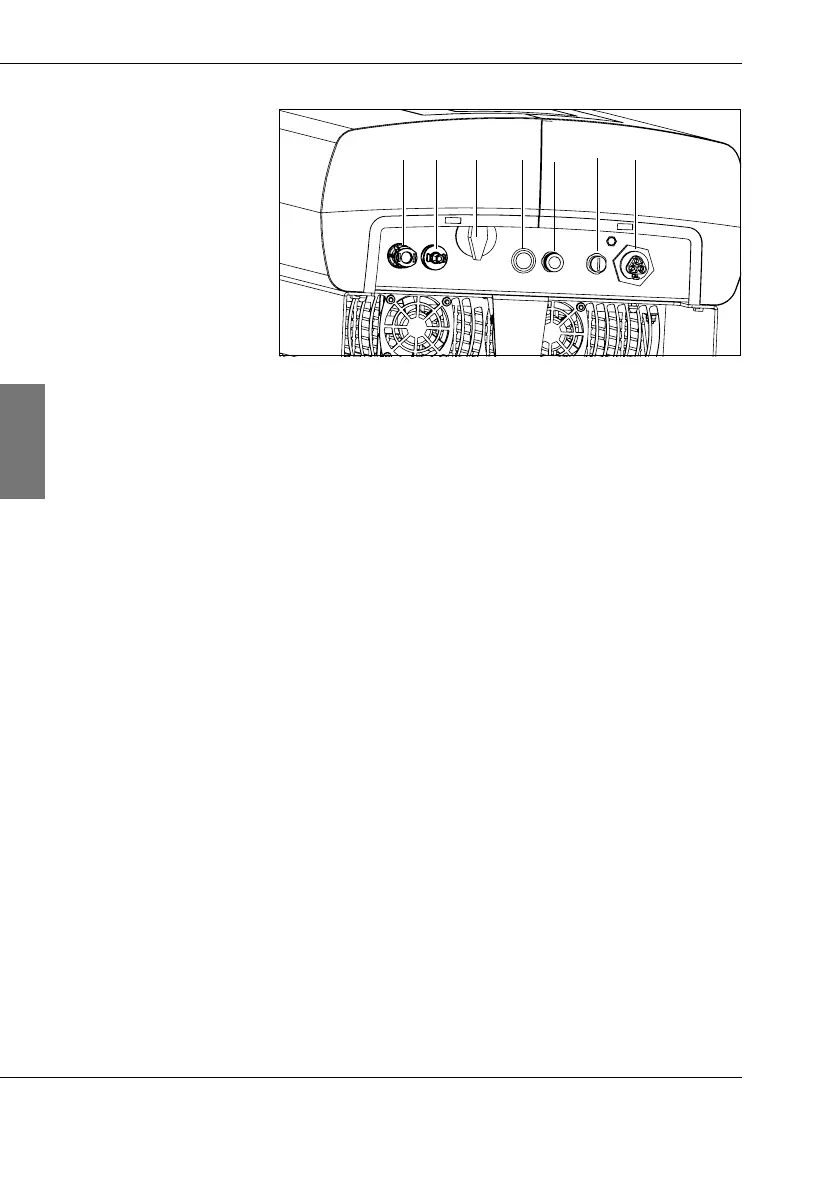

3.1: Συνδέσεις, διακπτες απομνωσης φορτίου DC
και πλήκτρα
(1) DC+
Σύνδεση ηλιακής γεννήτριας
(2) DC–
Σύνδεση ηλιακής γεννήτριας
(3) Διακπτης απομνωσης φορτίου DC
Θέση διακπτη 0: Το τμήμα φορτίου του μετατροπέα
στοιχειοσειρών δεν φέρει ρεύμα.
Θέση διακπτη 1: Το τμήμα φορτίου του μετατροπέα
στοιχειοσειρών είναι συνδεδεμένο.
(4) Πλήκτρο
Ενεργοποίηση του φωτισμού της οθνης και
χειρισμς του μενού της οθνης
(5) CAN In
Σύνδεση προηγούμενων μετατροπέων σε μία
φωτοβολταϊκή εγκατάσταση, Μονάδα επιτήρησης
Voltwerk ή εργαλείο παραμετροποίησης
StringInverter Setup
(6) CAN Out
Σύνδεση επμενων μετατροπέων σε μία
φωτοβολταϊκή εγκατάσταση ή τελική αντίσταση.
%ταν είναι συνδεμένη η Μονάδα επιτήρησης
Voltwerk ή το StringInverter Setup, πρέπει να
κλείσει το CAN-Bus με μία τελική αντίσταση.
(7) AC Out
Σύνδεση δικτύου
(1) (2) (3)
(4)
(5)
(7)
(6)
