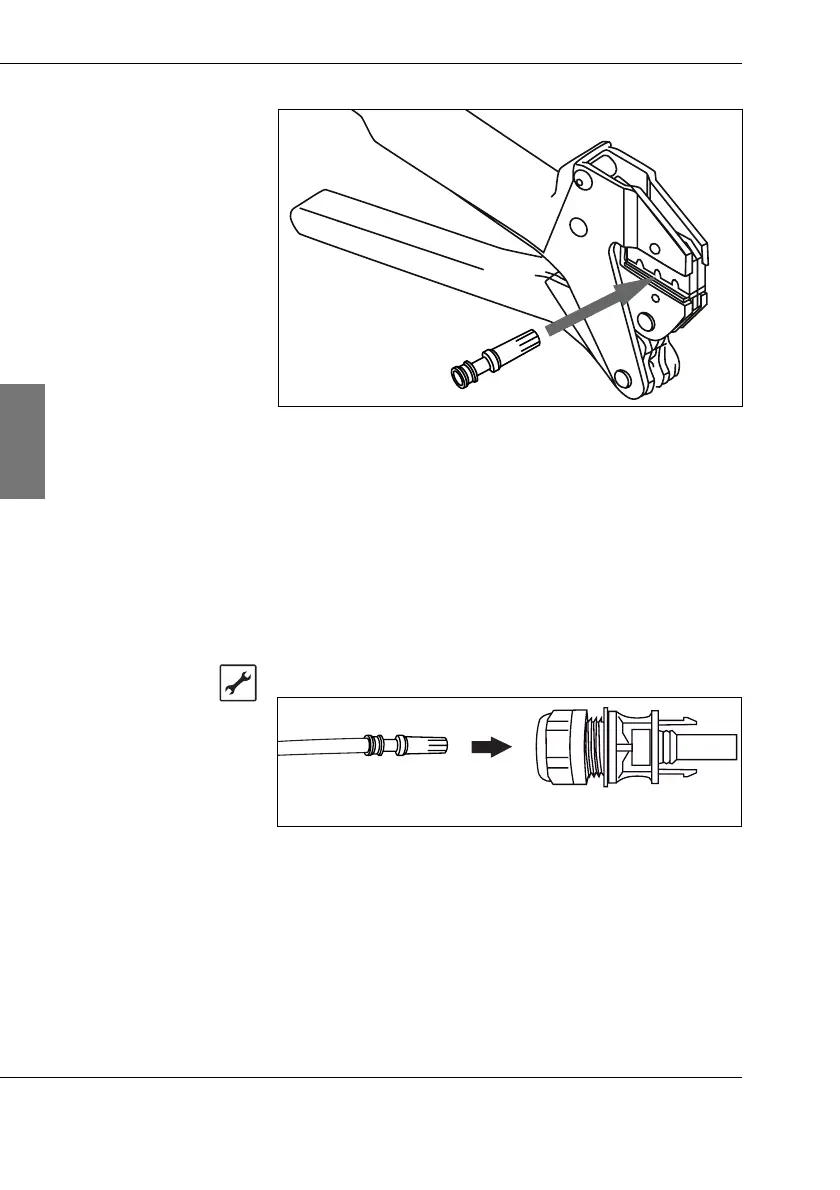

3. Τοποθετήστε το περίβλημα επαφής (2) στη σιαγνα
συμπίεσης. Χρησιμοποιήστε τις σημάνσεις για την
σωστή τοποθέτηση.
4. Εισάγετε τον απογυμνωμένο κλώνο στο περίβλημα
επαφής.
5. Πιέστε δυνατά την πένσα.
6. Επαναλάβετε τη διαδικασία για λους τους κλώνους.
Αποτέλεσμα Ο αγωγς έχει συσφιχτεί.
1. Εισάγετε την υποδοχή σύνδεσης (4) ή το βύσμα
σύνδεσης (3) στον συσφιγμένο αγωγ (5). Το
χαρακτηριστικ κλικ επιβεβαιώνει τι η σύνδεση έγινε
σωστά.
(2)
Σύνδεση αγωγού ηλιακής ενέργειας
(4)
(5)
