33
일반 정기 점검 및 관리(S-320
™
)

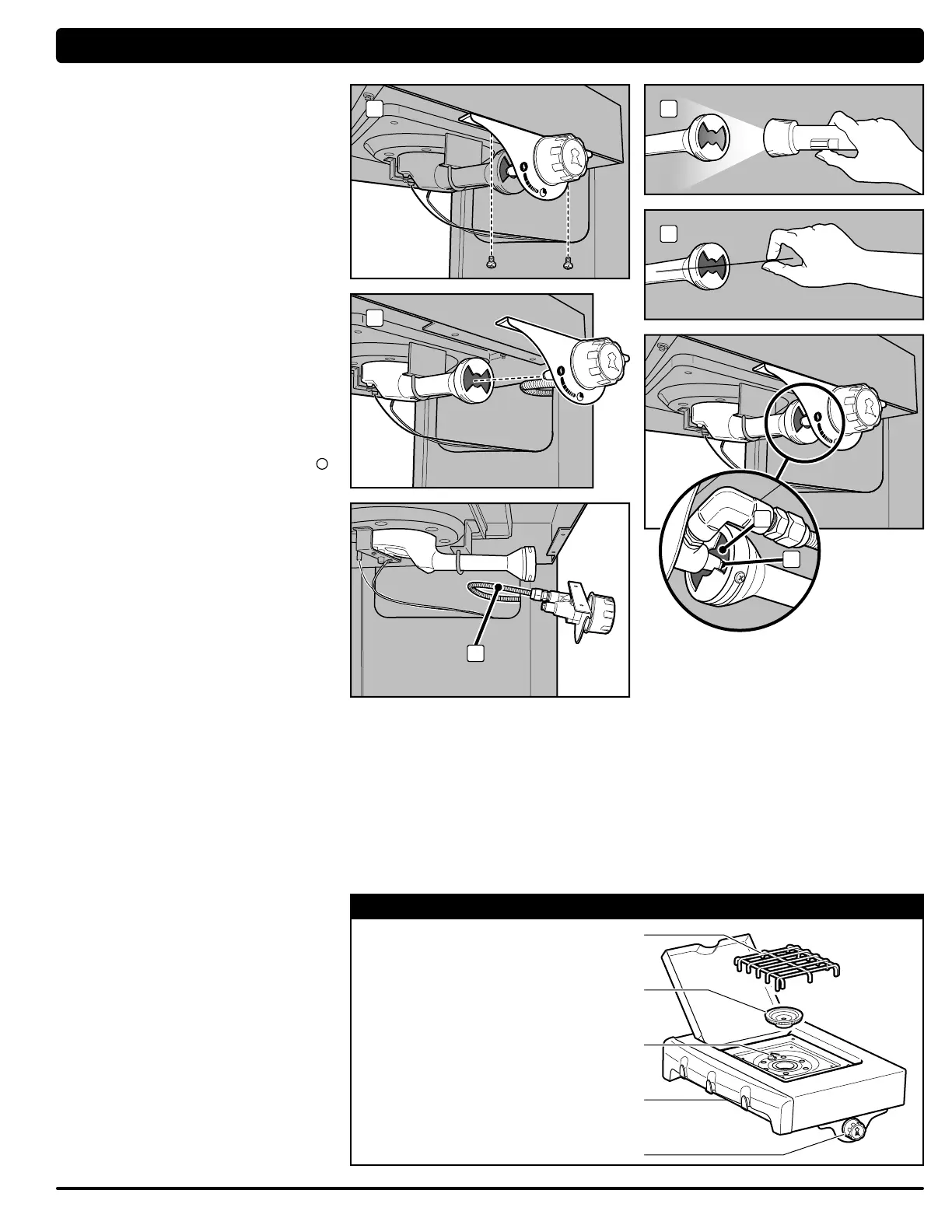

사이드 버너 분해도
사이드 버너 석쇠
사이드 버너 헤드
사이드 버너 트레이
사이드 버너 테이블
사이드 버너 조절 스위치
사이드 버너 튜브 청소
사이드 버너 밸브 제거
준비물: 십자 드라이버
A) 사이드 버너 밸브판을 사이드 버너 테이블에 고정하는 두
개의 나사를 제거합니다(1).
B) 조립품을 조심스럽게 앞으로 잡아 당겨 버너 튜브에서 사이드
버너 밸브를 해제합니다(2). 골이 진 가스 라인이 꼬이지
않게 주의합니다(3).
버너 튜브 청소
준비물: 손전등, 와이어(곧은 옷걸이), 적당한 스테인리스 스틸
강모 브러시
A) 손전등으로 각 버너 튜브의 내부를 들여다 봅니다(4).
B) 와이어와 튜브의 내부에 이물질이나 막힘을 청소합니다(5).
사이드 버너 밸브 재설치
준비물: 십자 드라이버
A) 사이드 버너 튜브 구멍과 사이드 버너 밸브를 맞춥니다.
m 주의: 사이드 버너 튜브 구멍(6)을 사이드 버너
밸브 구멍(orifice)(7)에 올바르게 맞추어야
합니다.
B) 두 개의 나사로 사이드 버너 테이블에 사이드 버너 밸브판을
고정합니다.
사이드 버너 점검 및 관리
m 경고: 모든 가스 컨트롤과 공급 밸브를 꺼야( )
합니다.
• 검정색 점화기 배선과 흰색 접지선이 캐비닛 내부의 점화기
모듈에 정확하게 연결되었는지 확인합니다. '점화기 모듈
배선 가이드'를 참조해 주세요.
• 배선이 꼬이지 않았는지 확인합니다.
• 딸깍 소리가 나면서 버너에서 불꽃이 일어나는지 확인하여
전자 점화 버튼이 작동하는지 확인합니다.
• 불꽃이 노란색이 아니고 흰색/파란색이어야 합니다.
3
1
2
4
5
