29
年度维护
燃烧管的清洁或更换（续）

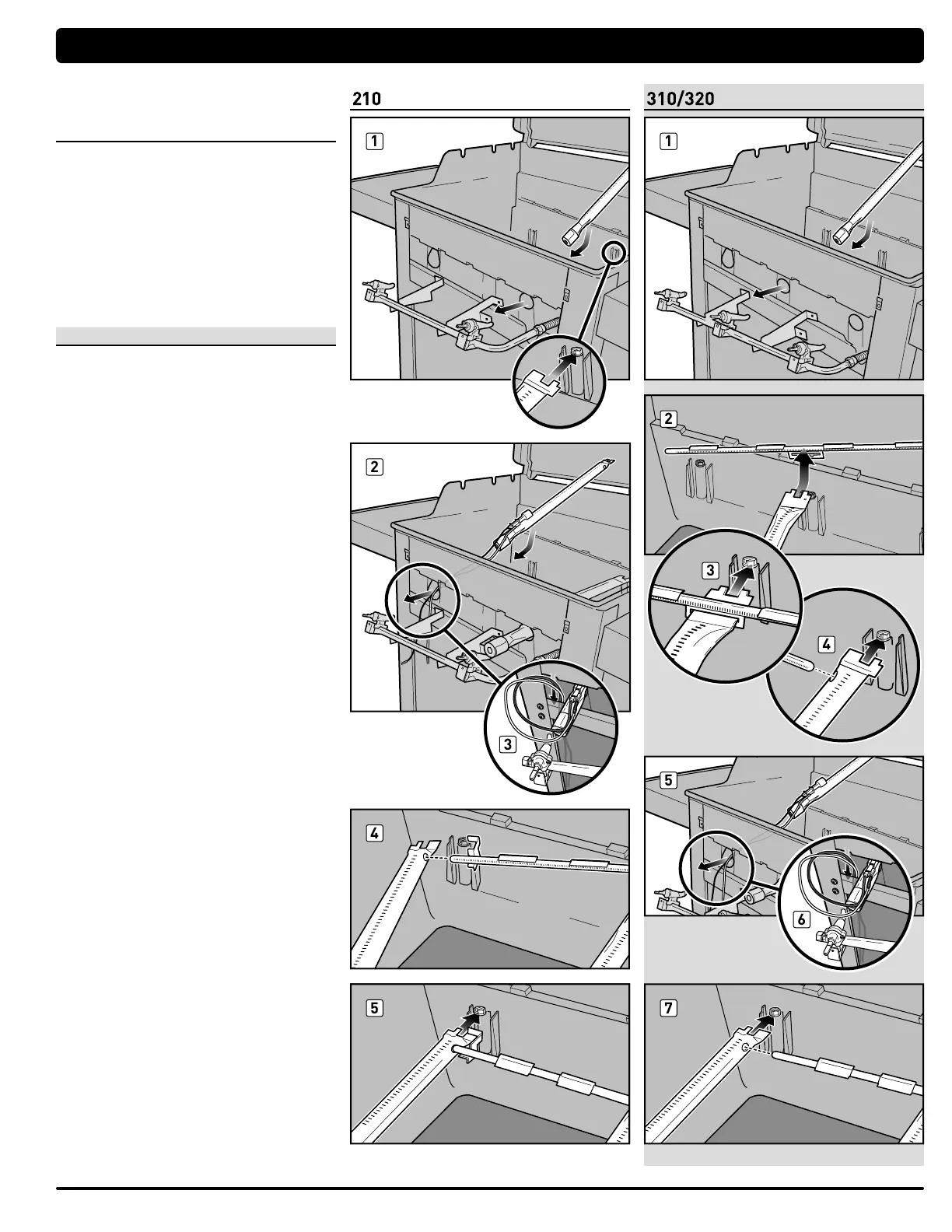

重新安装燃烧管
对于带 2 个燃烧炉的 Spirit
®
烤炉：
A) 将燃烧管 2 放入烹调箱内，并通过燃烧管 2 开口将燃
烧管前端穿出。注：单排燃烧口应朝上。将燃烧管 2
从丝杠和垫圈下方滑出 (1)。
B) 将燃烧管 1 放入烹调箱内，并通过燃烧管 1 开口将点
火器导线和燃烧管前端穿出 (2)。从燃烧管 1 引出导
线，在前侧十字撑条与烹调箱之间向下引入地柜中
(3)。
C) 固定住燃烧管 1，将 Crossover
®
管左侧插入 Crossover
®
燃烧炉孔中 (4)。引导 Crossover
®
管的右侧进入燃烧管
2 中的 Crossover
®
燃烧炉孔中
（无图示）。注：Crossover
®
管燃烧口应朝向烹调箱
正面。
D) 将燃烧管 1 从丝杠和垫圈下方滑出 (5)。
对于带 3 个燃烧炉的 Spirit
®
烤炉：
A) 将燃烧管 2 放入烹调箱内，并通过燃烧管 2 开口将燃
烧管前端穿出 (1)。注：单排燃烧口应朝上。
B) 将 Crossover
®
管对齐参考线滑动到燃烧管 2 末端上方
(2)。 注：Crossover
®
管燃烧口应朝向烹调箱正面。在
连接 Crossover
®
管的情况下，将燃烧管 2 从丝杠和垫
圈下方滑出 (3)。
C) 将燃烧管 3 放入烹调箱内，并通过燃烧管 3 开口将燃
烧管前端穿出（无图示）。将 Crossover
®
管的右侧插
入燃烧管 3 中的 Crossover
®
燃烧炉孔中。将燃烧管 3
从丝杠和垫圈下方滑出 (4)。
D) 将燃烧管 1 放入烹调箱内，并通过燃烧管 1 开口将点火
器导线和燃烧管前端穿出 (5)。从燃烧管 1 引出导线，
在前侧十字撑条与烹调箱之间向下引入地柜中 (6)。
E) 固定住燃烧管 1，将 Crossover
®
管左侧插入 Crossover
®
燃烧炉孔中。将燃烧管 1 从丝杠和垫圈下方滑出 (7)。
