年一回のメンテナンス
バーナーチューブの手入れ
または交換
グリルがオフになっていることの確 認
A) ガスボンベの栓を締めてガス供給をオフにし、ガス金具
を外します。
B) すべてのバーナーの調節ノブがオフ( ) 位置になってい
ることを確認します。調節ノブを押し込み、ノブが止まる
まで時計方向に回転してチェックします。回転できない
場合は、すでにオフになっています。回転できる場合は、
止まるまで時計方向に回し続けます。止まるとオフにな
ります。グリルにサイドバーナーが付いている場合は、サ
イドバーナーの調節ノブがオフになっていることを確認
してください。

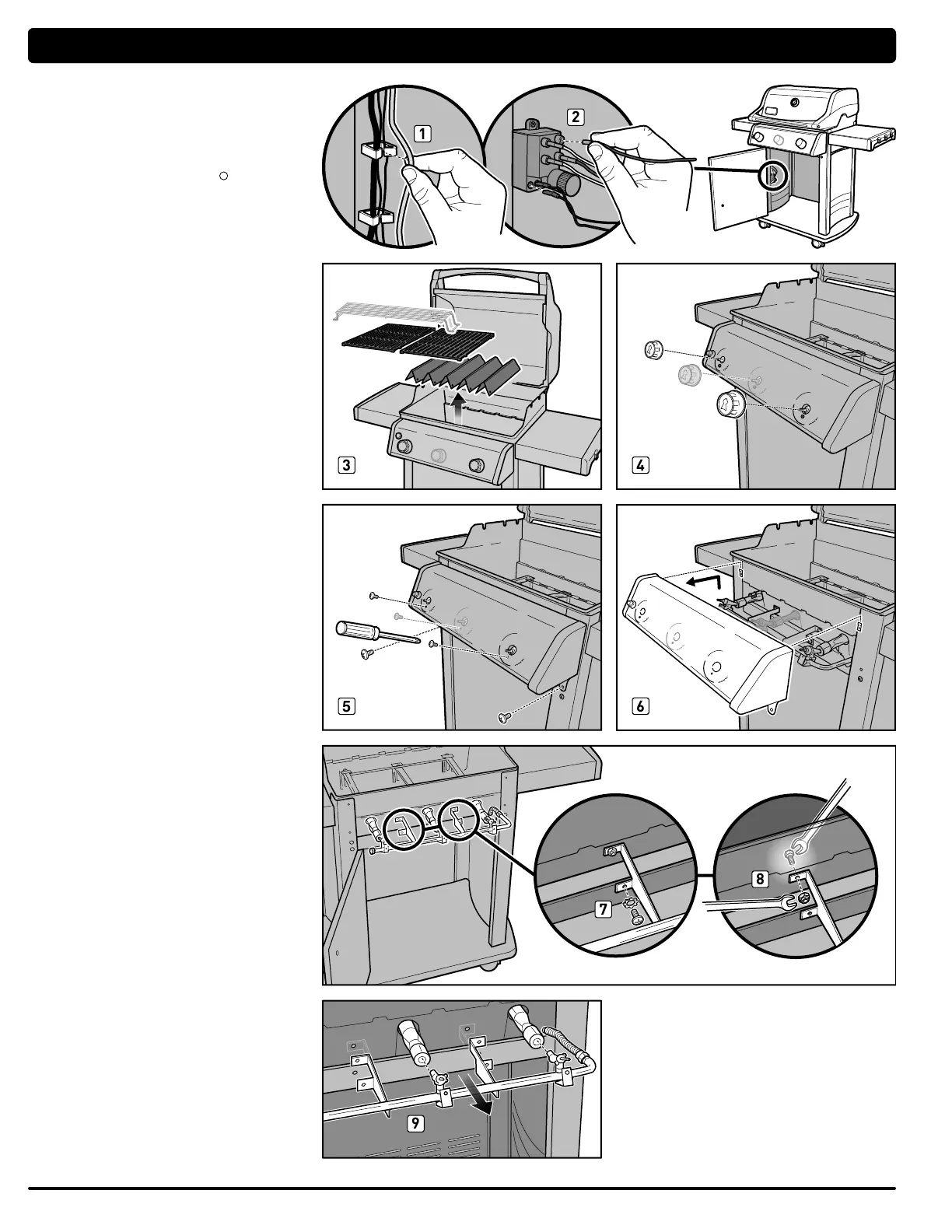

調節パネルの取り外し
必要なもの：プラスのドライバー。
A) キャビネットのドアを開きます。左パネルの内側にある
ワイヤークリップから点火装置のワイヤーを取り外しま
す (1) 。キャビネットの内側にある点火装置モジュール
からワイヤーを取り外します (2)。
注：ワイヤーを引っ張らずに、ワイヤーの先端について
いる端子をつまんで引き抜いてください。
B) 本体内部の部品を取り出します (3)。
C) 調 節ノブを取り外します (4)。
D) プラスドライバーを使って、調節パネルの前面のネジを
取り外します (5)。
E) 注意しながら調節パネルを持ち上げ、手前に引いて本体
から引き離します (6)。
マニフォールドの取り外し
必要なもの：プラスドライバー、7/16 インチ（約 11 mm）の
スパナ 2 本。
A) プラスドライバーを使って、マニフォールドを前部クロス
ブレースに固定している 2 本のネジと 2 つのワッシャー
を取り外します (7)。
B) 2 本の 7/16 インチ（約 11mm）のスパナを使用して、マ
ニフォールドを本体に固定している 2 本のボルトと 2 つ
のナットを取り外します (8)。マニフォールドを手前に引
き、バーナーチューブから離します (9)。マ ニ フ ォ ー ル ド
は、波型ガス管に接続されたままになります。マニフォー
ルドでフレームやドアに傷をつけたり、接続されている
波型ガス管がねじれないように注意してください。
