11
S e z i o n e I N S TA L L AT O R E ( i t )
7113126.02 (3-08/13)


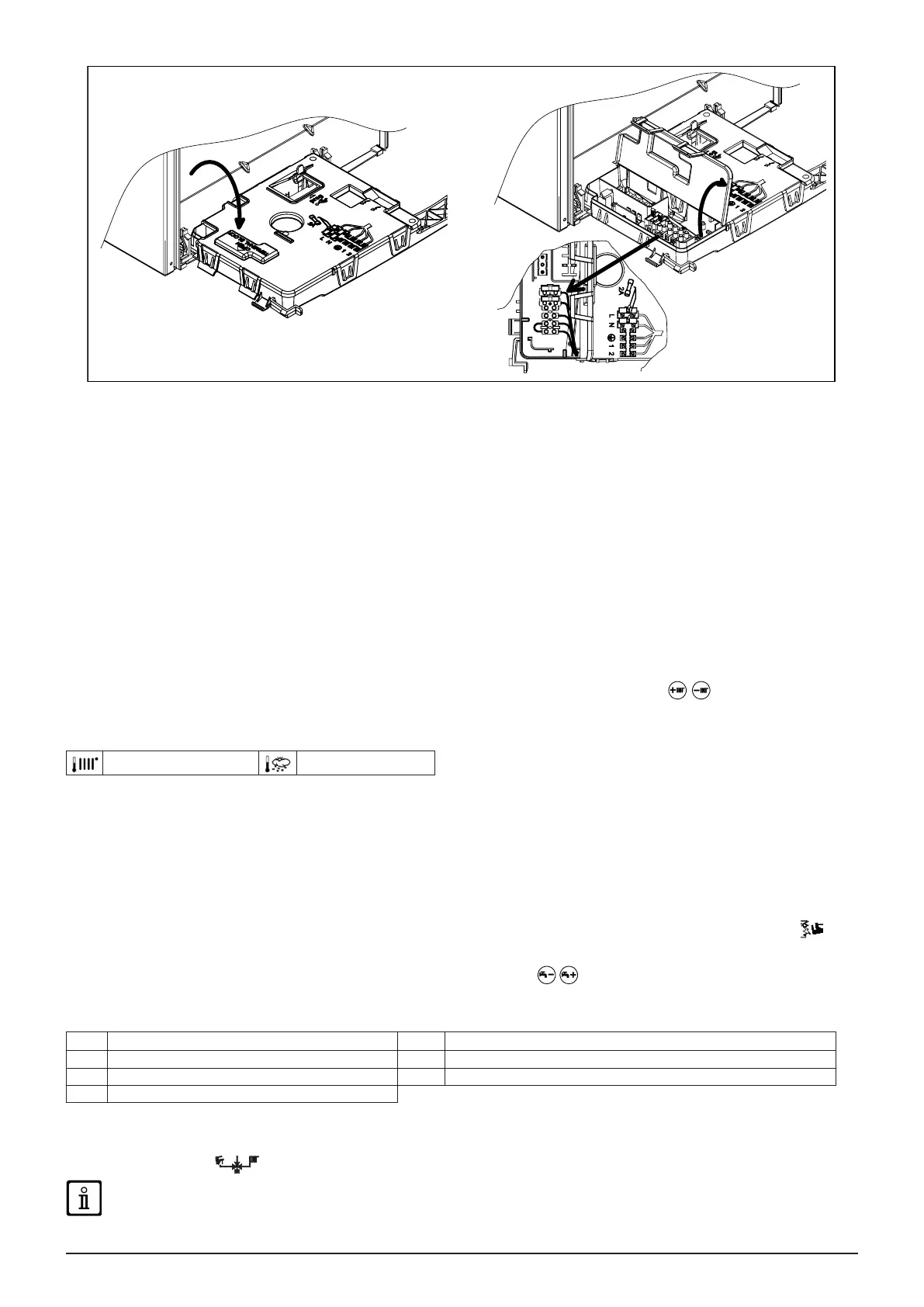

11.1 COLLEGAMENTO TERMOSTATO AMBIENTE
Per collegare il Termostato Ambiente alla caldaia, agire come di seguito descritto (Vedere DPR 26 Agosto 1993 n° 412):
accedere alla morsettiera di alimentazione come descritto al paragrafo COLLEGAMENTI ELETTRICI;
togliere il ponticello presente sui morsetti (1) e (2);
introdurre il cavo a due li attraverso il passacavo e collegarlo a questi due morsetti.
11.2 ACCESSORI NON INCLUSI NELLA DOTAZIONE
11.2.1 COLLEGAMENTO DELLA SONDA ESTERNA
Per collegare la Sonda Esterna, fornita come accessorio, alla caldaia, agire come di seguito descritto:
accedere alla morsettiera di alimentazione come descritto al paragrafo COLLEGAMENTI ELETTRICI;
per i modelli riscaldamento e sanitario: collegare la sonda esterna ai due cavetti di colore ROSSO dotati di copri-faston di testa;
per i modelli solo riscaldamento: collegare la sonda esterna alla morsettiera M2, vedere gli schemi elettrici alla ne del manuale
nell'allegato "SECTION" B;
con sonda esterna collegata è possibile selezionare la curva climatica "kt" agendo sui tasti scegliendola tra quelle
disponibili (0...90), vedere il graco delle curve alla ne del manuale nell'allegato "SECTION" E (la curva preimpostata è la 0).
LEGENDA GRAFICO CURVE Kt - "SECTION" E
Temperatura di mandata Temperatura esterna
11.2.2 COLLEGAMENTO DI UN BOLLITORE ESTERNO (per i modelli solo riscaldamento)
La sonda NTC di precedenza sanitario ed il motore della valvola 3 vie non sono compresi nella dotazione dell'apparecchio perchè
forniti come accessori.
COLLEGAMENTO SONDA BOLLITORE
La caldaia è predisposta elettricamente per la connessione di un bollitore esterno. La connessione idraulica del bollitore esterno
è schematizzata nella gura dell'allegato "SECTION" F. Collegare la sonda NTC di precedenza sanitaria ai morsetti della
morsettiera M2. L'elemento sensibile della sonda NTC deve essere inserito sull'apposito pozzetto previsto sul bollitore stesso.
Vericare che la potenza di scambio della serpentina del bollitore sia corretta per la potenza della caldaia. La regolazione della
temperatura dell'acqua sanitaria (+35°C...+60°C) si effettua agendo sui tasti .
IMPORTANTE: impostare il parametro F03 = 003 come descritto al capitolo IMPOSTAZIONE PARAMETRI.
LEGENDA COLLEGAMENTI BOLLITORE (vedere lo schema A nell' allegato "SECTION" F alla ne del manuale).
A Unità di Riscaldamento E Ritorno acqua di riscaldamento / Unità Bollitore
B Valvola 3 vie motorizzata F Unità Bollitore
C Mandata acqua di riscaldamento G Sonda di precedenza sanitaria
D Mandata acqua Bollitore
COLLEGAMENTO ELETTRICO MOTORE VALVOLA 3 VIE
Il motore valvola 3 vie e il relativo cablaggio sono forniti separatamente come kit. Collegare le estremità spinate del cablaggio della
valvola 3 vie ai morsetti della morsettiera M2 di caldaia.
La funzione antilegionella NON è ATTIVA. Per attivarla è necessario impostare il parametro F16 = 055...067 (setpoint 55...67°C)
come descritto al capitolo IMPOSTAZIONI PARAMETRI.
