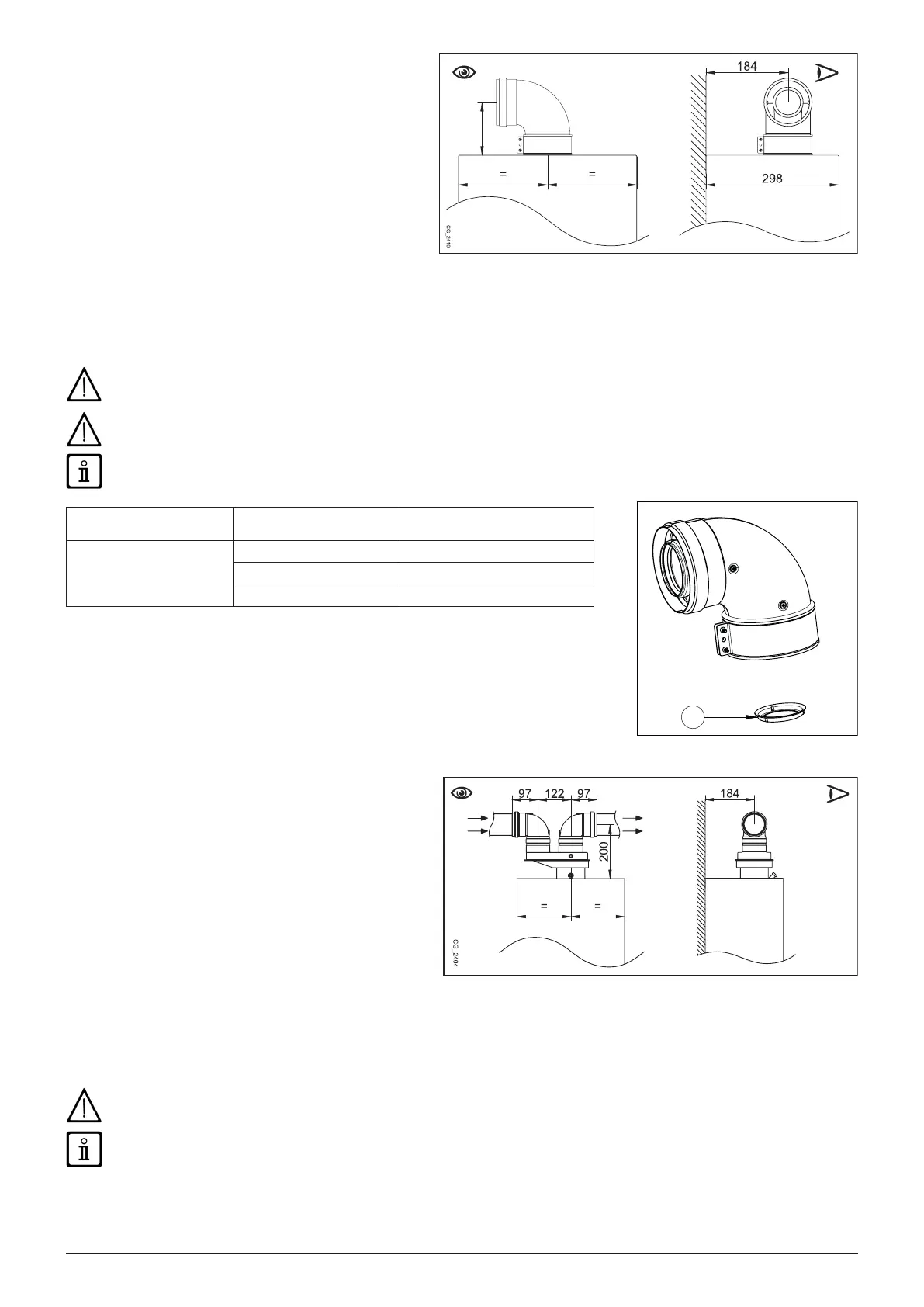

10.1 KOAXIÁLIS CSŐVEZETÉKEK
Ez a típusú csővezeték lehetővé teszi az égéstermék
kivezetését, és az égést tápláló levegő beszívását úgy az
épületen kívül, mint a LAS típusú füstcsövekbe is. A 90°-os
koaxiális könyök lehetővé teszi, hogy a kazánt a 360°-os
elforgatási lehetőségnek köszönhetően bármilyen irányban
a kivezető-beszívó csővezetékekre lehessen kötni. Ezt a
koaxiális csővezetékkel, vagy a 45°-os könyökelemmel
párosítva kiegészítő könyökként is lehet alkalmazni.
Külső kivezetés esetén a kivezető-beszívó csővezeték
legalább 18 mm-re ki kell álljon a falból, hogy fel lehessen
helyezni és rögzíteni lehessen az alumínium rozettát a
vízbeszivárgás elkerülése végett.
• Egy 90°-os könyökelem beillesztése 1 méterrel csökkenti a csővezeték teljes hosszúságát.
• Egy 45°-os könyökelem beillesztése 0,5 méterrel csökkenti a csővezeték teljes hosszúságát.
• Az első 90°-os könyök nem számít bele a lehetséges maximum hossz kiszámításába.
A beszívó csöveket két darab Ø 4,2 mm átmérőjű és legfeljebb 19 mm hosszúságú horganyzott csavarral rögzítse.
Mielőtt rögzítené a csavarokat győződjön meg arról, hogy a cső a tömítésbe a szélétől legalább 45 mm-re legyen beillesztve
(lásd a kézikönyv végén a D "SECTION" melléklet ábráit).
A kivezető csővezeték kifelé történő minimális lejtési szögének 1 cm-nek kell lennie a hosszúság minden méterére.
Mérje meg a membránt a tolómérővel.
MODELL Hosszúság (m)
MEMBRÁN használat
KIVEZETŐCSÖVÖN (mm) “A”
1.24 F - 24 F
0 ÷ 1 Ø 43
1 ÷ 2 Ø 45
2 ÷ 5 Nem
10.2 KÜLÖNÁLLÓ CSŐVEZETÉKEK
Ez a csővezeték típus lehetővé teszi az égéstermékek
elvezetését az épületen kívülre, és füstcsatornákban
egyaránt.
Az égést tápláló levegő beszívása a kivezetés helyétől
eltérő helyen valósítható meg.
Az osztó tartozék a kazán tetején lévő kis toronyra (Ø
100/60 mm) van rögzítve és lehetővé teszi az égést tápláló
levegőnek illetve az égési terméknek két különálló csövön
(Ø 80 mm) keresztül történő beszívását/kivezetését.
További információkért olvassa el a tartozékot kísérő
szerelési utasításokat.
A 90°-os könyökelem lehetővé teszi, hogy a kazánt a
különböző igényektől függően bármilyen kivezető-beszívó
csővezetékre lehessen kötni. Továbbá a csővezeték, vagy
a 45°-os könyökelem kiegészítéseként is lehet alkalmazni.
• Egy 90°-os könyökelem beillesztése 0,5 méterrel csökkenti a csővezeték teljes hosszúságát.
• Egy 45°-os könyökelem beillesztése 0,25 méterrel csökkenti a csővezeték teljes hosszúságát.
• Az első 90°-os könyök nem számít bele a lehetséges maximum hossz kiszámításába.
A kivezető csővezeték kifelé történő minimális lejtési szögének 1 cm-nek kell lennie a hosszúság minden méterére. A
kondenzgyűjtő készlet alkalmazása esetén a kivezető csővezeték lejtésének a kazán felé kell irányulnia.
Mérje meg a membránt a tolómérővel.
