Westen Pulsar E - Conectarea la Reţeaua Electrică

7113126.02 (3-08/13) 142
I n s t r u c ţ i u n i p e n t r u I N S TA L AT O R ( r o )
MODEL
Lungime (m)
(L1 + L2)
Utilizare DIAFRAGMĂ pe
CONDUCTELE DE EVACUARE/
ADMISIE (mm) “A”
1.24 F - 24 F
0 ÷ 4 Ø 43
4 ÷ 10 Ø 45
10 ÷ 20 Ø 47
20 ÷ 30 Nu
Pentru tipul C52, capetele conductelor de admisie a aerului de combustie şi de evacuare a produselor de ardere nu trebuie să
se ae pe pereţi opuşi ai clădirii.
Dacă lungimea conductei de evacuare este mai mare de 6 metri, este nevoie să instalaţi în apropierea centralei un kit de
colectare a condensului, livrat ca accesoriu.
Conducta de evacuare a produselor de ardere trebuie să e izolată corespunzător, în punctele în care vine în contact cu pereţii
locuinţei, cu materiale izolante adecvate (de exemplu, vată de sticlă). Instrucţiuni mai detaliate privind montarea accesoriilor
sunt furnizate împreună cu accesoriile respective.

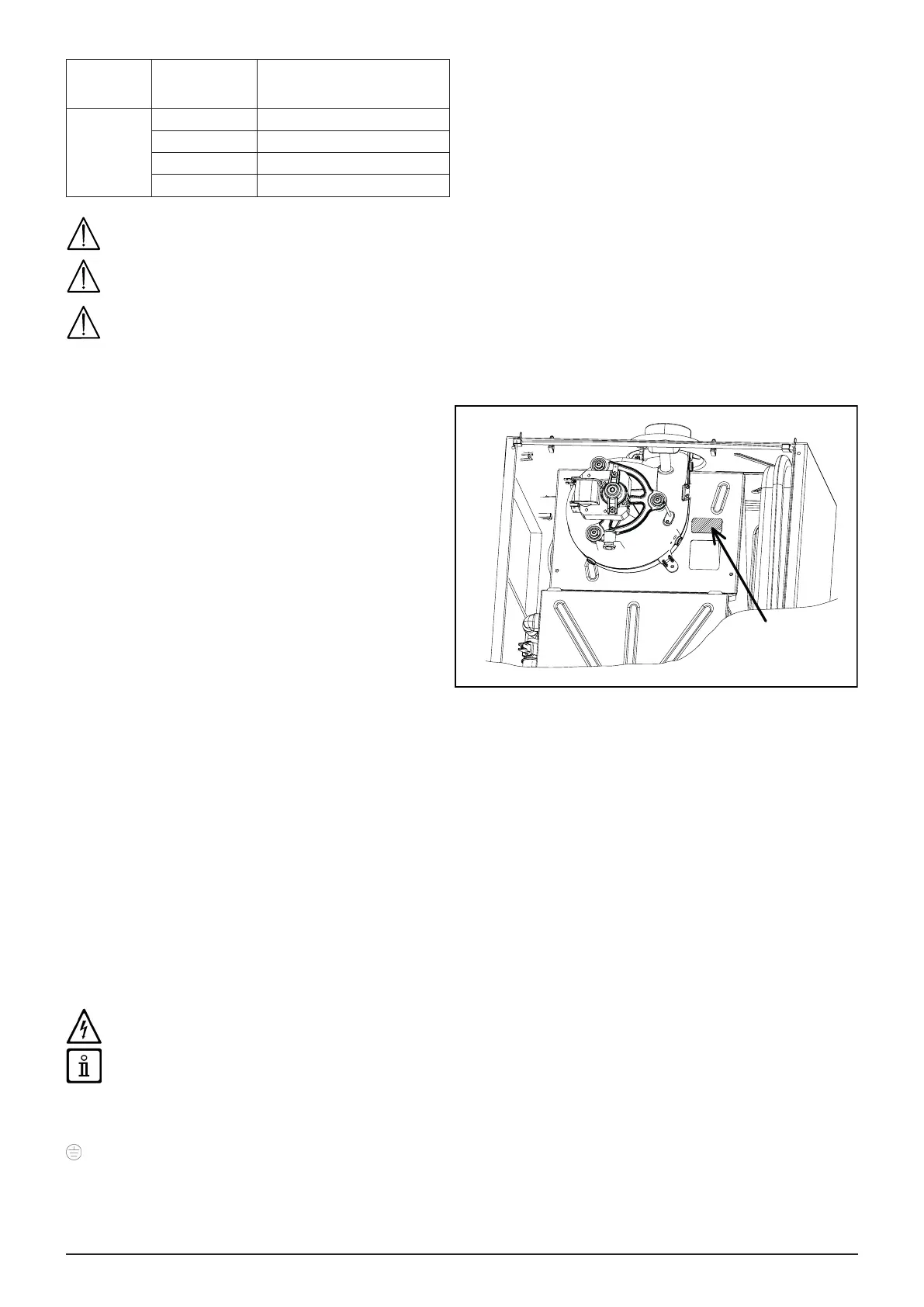

10.2.1 NOTE PRIVIND INSTALAREA CONDUCTELOR DE EVACUARE SEPARATE
În unele cazuri de instalare a conductelor separate, pot să
apară vibraţii la aparat.
Pentru rezolvarea acestei anomalii, hota de evacuare a
gazelor arse a fost prevăzută cu un oriciu închis cu o plăcuţă
pretăiată (poz. A) care poate  îndepărtată cu uşurinţă de
Serviciul de Asistenţă Tehnică fără demontarea hotei.
Îndepărtaţi plăcuta pretăiată A şi asiguraţi-vă că aparatul
funcţionează corect.
11. CONECTAREA LA REŢEAUA ELECTRICĂ
Funcţionarea aparatului în condiţii de securitate electrică este asigurată numai când acesta este conectat corect la o instalaţie de
împământare ecientă cu respectarea normelor de siguranţă privind instalaţiile electrice.
Centrala trebuie conectată electric la o reţea de alimentare 230 V monofazată + împământare cu ajutorul cablului trilar din dotare,
respectându-se polaritatea FAZĂ - NUL.
Conectarea trebuie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puţin 3 mm.
În cazul înlocuirii cablului de alimentare, utilizaţi un cablu de tip "HAR H05 W-F" 3x0,75 mm
2
cu diametrul maxim de 8 mm.
Accesul la placa de borne de alimentare
• Îndepărtaţi panoul frontal al centralei (xat cu două şuruburi în partea de jos).
• Rotiţi în jos cutia de comandă.
• Îndepărtaţi protecţia metalică de pe cutia de comandă.
• Deschideţi partea laterală stânga a capacului şi veţi avea acces la conexiunile electrice.
Fuzibilul de tip rapid de 2A este încorporat în placa de borne de alimentare (pentru vericare sau înlocuire, extrageţi suportul
fuzibilului, de culoare neagră).
Placa de borne se aă sub înaltă tensiune. Înainte de a începe realizarea conexiunilor, asiguraţi-vă că a fost oprită alimentarea
aparatului cu energie electrică.
Respectaţi polaritatea: L (FAZĂ) - N (NUL).
(L) = Linie (maro)
(N) = Neutru (albastru).
= Împământare (galben-verde).
(1) (2) = Contact termostat ambiental.
A
