7113126.02 (3-08/13) 16
S e z i o n e I N S TA L L AT O R E ( i t )
F37 Impostazione di fabbrica 003 F59 Impostazione di fabbrica 005
F38 Impostazione di fabbrica 000 F60 Impostazione di fabbrica 120
F39 Impostazione di fabbrica 067 F61 Impostazione di fabbrica 015
F40 Impostazione di fabbrica 070 F62 Impostazione di fabbrica 030
F41 Impostazione di fabbrica 010 F63 Impostazione di fabbrica 025
F42 Impostazione di fabbrica 042 F64 Impostazione di fabbrica 000
F43 Impostazione di fabbrica 001

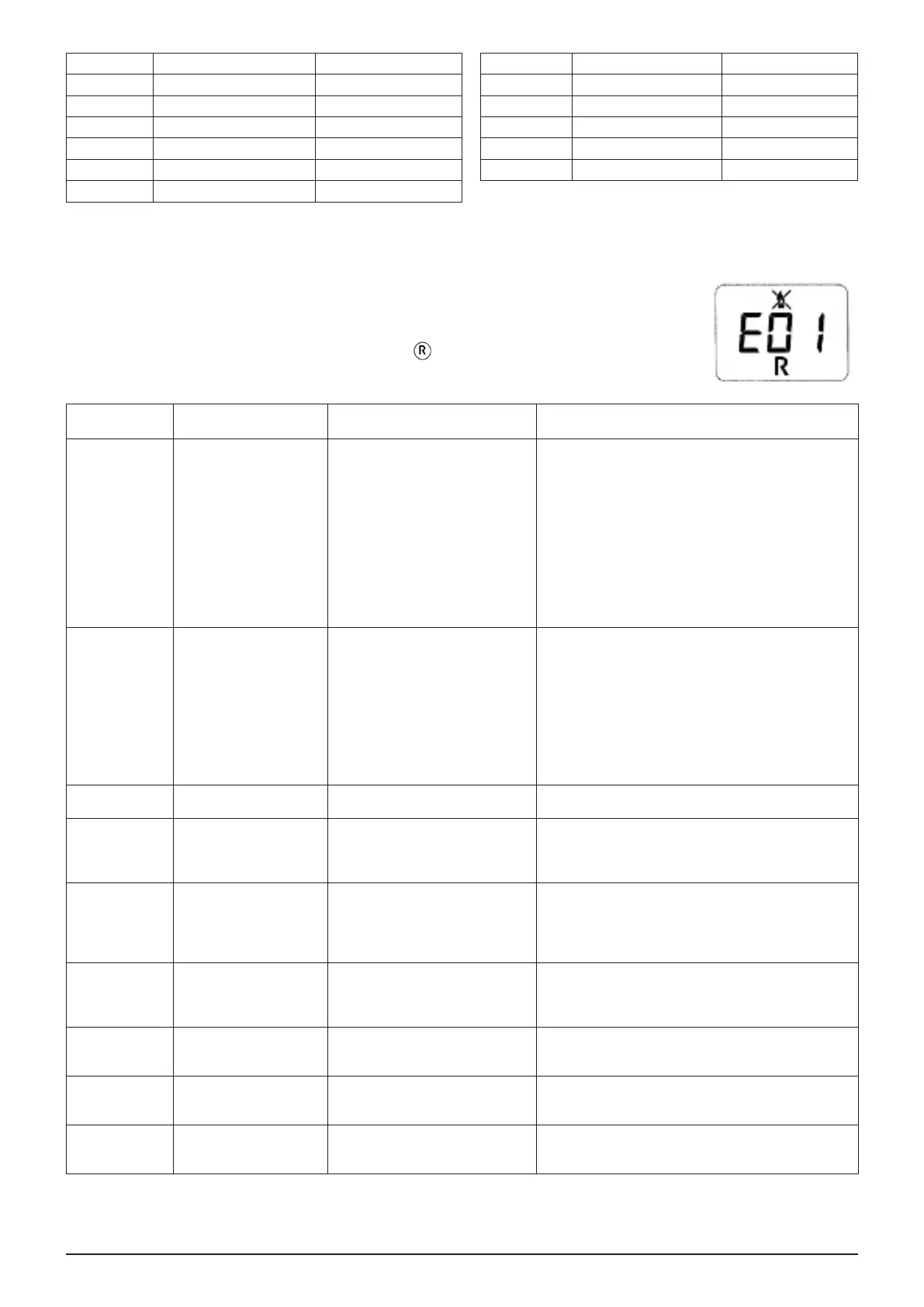

15. INDIVIDUAZIONE E RISOLUZIONE ANOMALIE SERVICE
Le anomalie visualizzate sul display sono identicate dal simbolo "E" e da un numero (codice di
anomalia). Per la lista completa delle anomalie vedere la tabella seguente.
Se sul display appare il simbolo "R" l'anomalia richiede un RESET da parte dell'utente.
Per resettare premere per almeno 2 secondi il tasto . In caso d’intervento ripetuto di questo
dispositivo, chiamare il centro di Assistenza Tecnica Autorizzato.
CODICE
VISUALIZZATO
ANOMALIA CAUSA POSSIBILE INTERVENTO SERVICE
E01 Blocco per mancata
accensione.
• Mancanza pressione
alimentazione gas.
• Cavetto accenditore-rilevazione
interrotto.
• Elettrodo rilevazione di amma
difettoso o posizionato in modo
errato.
• Valvola gas difettosa.
• Scheda elettronica difettosa.
• Vericare che la valvola di intercettazione del gas sia
aperta e che non vi sia aria nel circuito alimentazione
gas.
• Vericare la pressione di alimentazione del gas.
• Vericare la continuità del cavetto e il buon contatto
con l’elettrodo di rilevazione e con l’accenditore.
• Vericare i collegamenti della valvola gas con la
scheda elettronica.
• Controllare l’integrità dell’elettrodo di rilevazione e la
sua posizione (vedere paragrafo POSIZIONAMENTO
ELETTRODO DI ACCENSIONE E RILEVAZIONE DI
FIAMMA).
E02 Blocco per intervento
termostato sicurezza.
• Mancanza circolazione acqua nel
circuito primario (pompa bloccata
o scambiatore ostruito).
• Termostato limite difettoso.
• Cablaggio termostato limite
interrotto.
• Sonda NTC mandata CH
difettosa.
• Scheda elettronica difettosa.
• Vericare funzionamento della pompa (svitare il
tappo frontale ed agire con un cacciavite in modo da
sbloccare la girante della pompa).
• Vericare il cablaggio di alimentazione della pompa.
• Vericare l’integrità del termostato limite ed
eventualmente sostituirlo.
• Vericare la continuità del cablaggio del termostato
limite.
• Controllare la sonda NTC mandata CH (*).
• Vericare se lo scambiatore risulta intasato.
E03 Errore congurazione
scheda.
• Il parametro F43 non è stato
impostato correttamente.
• Impostare il parametro F43 con il valore riportato in
tabella al paragrafo IMPOSTAZIONE PARAMETRI.
E04 Errore di sicurezza per
mancata accensione
o perdite di amma
frequenti.
• Vedere cause riportate in E01.
• Vedere cause riportate in E42.
• Vedere interventi riportati in E01.
• Vedere interventi riportati in E42.
E05 Guasto sonda mandata. • Sonda NTC mandata CH
difettosa (circuito aperto o in
corto).
• Cablaggio sonda mandata CH
interrotto o in corto circuito.
• Controllare la sonda NTC mandata CH (*).
• Vericare la continuità del cablaggio sonda mandata
CH.
• Vericare che il cablaggio non sia in corto circuito.
E06 Guasto sonda sanitario. • Sonda NTC DHW difettosa
(circuito aperto o in corto).
• Cablaggio sonda DHW interrotto
o in corto circuito.
• Controllare la sonda NTC DHW (*).
• Vericare la continuità del cablaggio sonda DHW.
• Vericare che il cablaggio non sia in corto circuito.
E07 Guasto sonda NTC fumi. • Sonda NTC fumi difettosa
(circuito aperto).
• Cablaggio sonda fumi interrotto.
• Controllare la sonda NTC fumi (**).
• Vericare la continuità del cablaggio della sonda fumi.
E08 Errore nel circuito di
amplicazione di amma.
• La scheda elettronica non ha il
collegamento di messa a terra.
• Scheda elettronica difettosa.
• Controllare la continuità della messa a terra tra la
scheda elettronica (connettore X4) e la morsettiera di
alimentazione.
E09 Errore nel circuito di
sicurezza della valvola
gas.
• Scheda elettronica difettosa. • Sostituire la scheda elettronica.
