7113126.02 (3-08/13) 20
S e z i o n e I N S TA L L AT O R E ( i t )
18. MANUTENZIONE ANNUALE
Attendere il raffreddamento della camera di combustione e delle tubature.
Prima di effettuare qualsiasi intervento, assicurarsi che la caldaia non sia alimentata elettricamente. Terminate le operazioni di
manutenzione, riportare le manopole e/o i parametri di funzionamento della caldaia nelle posizioni originali.
La pulizia dell'apparecchio non deve essere fatta con sostanze abrasive, aggressive e/o facilmente inammabili (come per
esempio benzina, acetone, ecc).
Allo scopo di assicurare un’efcienza ottimale della caldaia è necessario effettuare annualmente i seguenti controlli:
• Verica dell’aspetto e della tenuta delle guarnizioni del circuito gas e del circuito di combustione;
• Verica dello stato e della corretta posizione dell'elettrodo di accensione e rilevazione di amma;
• Verica dello stato del bruciatore ed il suo corretto ssaggio;
• Verica delle eventuali impurità presenti all’interno della camera di combustione. Utilizzare allo scopo un aspirapolvere per la
pulizia;
• Verica della corretta taratura della valvola gas;
• Verica della pressione dell’impianto di riscaldamento;
• Verica della pressione del vaso espansione;
• Verica che il ventilatore funzioni correttamente;
• Verica che i condotti di scarico e aspirazione non siano ostruiti;
18.1 GRUPPO IDRAULICO
Per particolari zone di utenza, dove le caratteristiche di durezza dell’acqua superano i valori di 20 °F (1 °F = 10 mg di carbonato di
calcio per litro d’acqua) è consigliabile installare un dosatore di polifosfati o sistemi di pari effetto rispondenti alle vigenti normative.

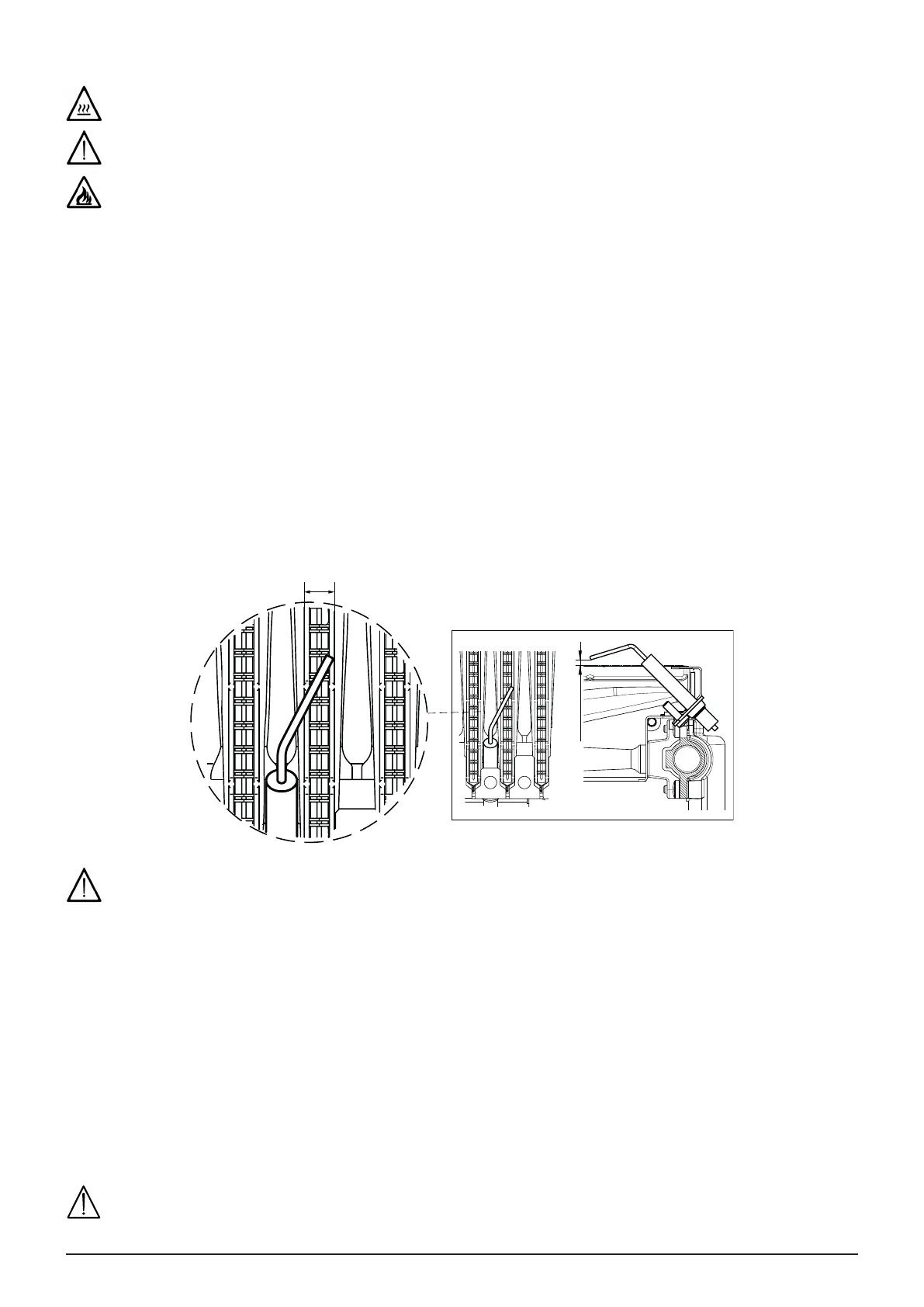

18.2 POSIZIONAMENTO ELETTRODO
3 ÷ 4 mm
CG_2399
L
L'elettrodo deve attraversare completamente la larghezza (L) dell'elemento bruciatore.
18.3 PULIZIA DEI FILTRI
I ltri dell’acqua sanitaria e del circuito di riscaldamento sono alloggiati all’interno di apposite cartucce estraibili (vedere gura alla
ne del manuale nell'allegato "SECTION" F). La cartuccia del circuito di riscaldamento è posizionata sul ritorno del riscaldamento
(F), la cartuccia del circuito sanitario è posizionata sull’ingresso dell’acqua fredda (E). Per la pulizia dei ltri agendo come di
seguito riportato:
• togliere l’alimentazione elettrica alla caldaia;
• chiudere il rubinetto dell’acqua d’ingresso sanitario;
• svuotare l’acqua contenuta nel circuito di riscaldamento aprendo il rubinetto (A);
• rimuovere la clip (1-E/F) del ltro come illustrato in gura ed estrarre la cartuccia (2-E/F) contenente il ltro avendo cura di non
esercitare una forza eccessiva;
• per estrarre la cartuccia del ltro di riscaldamento è necessario prima rimuovere il motore della valvola 3 vie (1-2G);
• eliminare dal ltro eventuali impurità e depositi;
• riposizionare il ltro all’interno della cartuccia e inserire nuovamente la stessa nella propria sede assicurandola con la propria clip;
• La sonda NTC sanitaria è posizionata nel punto (D).
In caso di sostituzione e/o pulizia degli anelli "OR" del gruppo idraulico non utilizzare come lubricanti olii o grassi ma
esclusivamente Molykote 111.
