Westen Pulsar E - Conducte Coaxiale; Conducte Separate

141
I n s t r u c ţ i u n i p e n t r u I N S TA L AT O R ( r o )
7113126.02 (3-08/13)

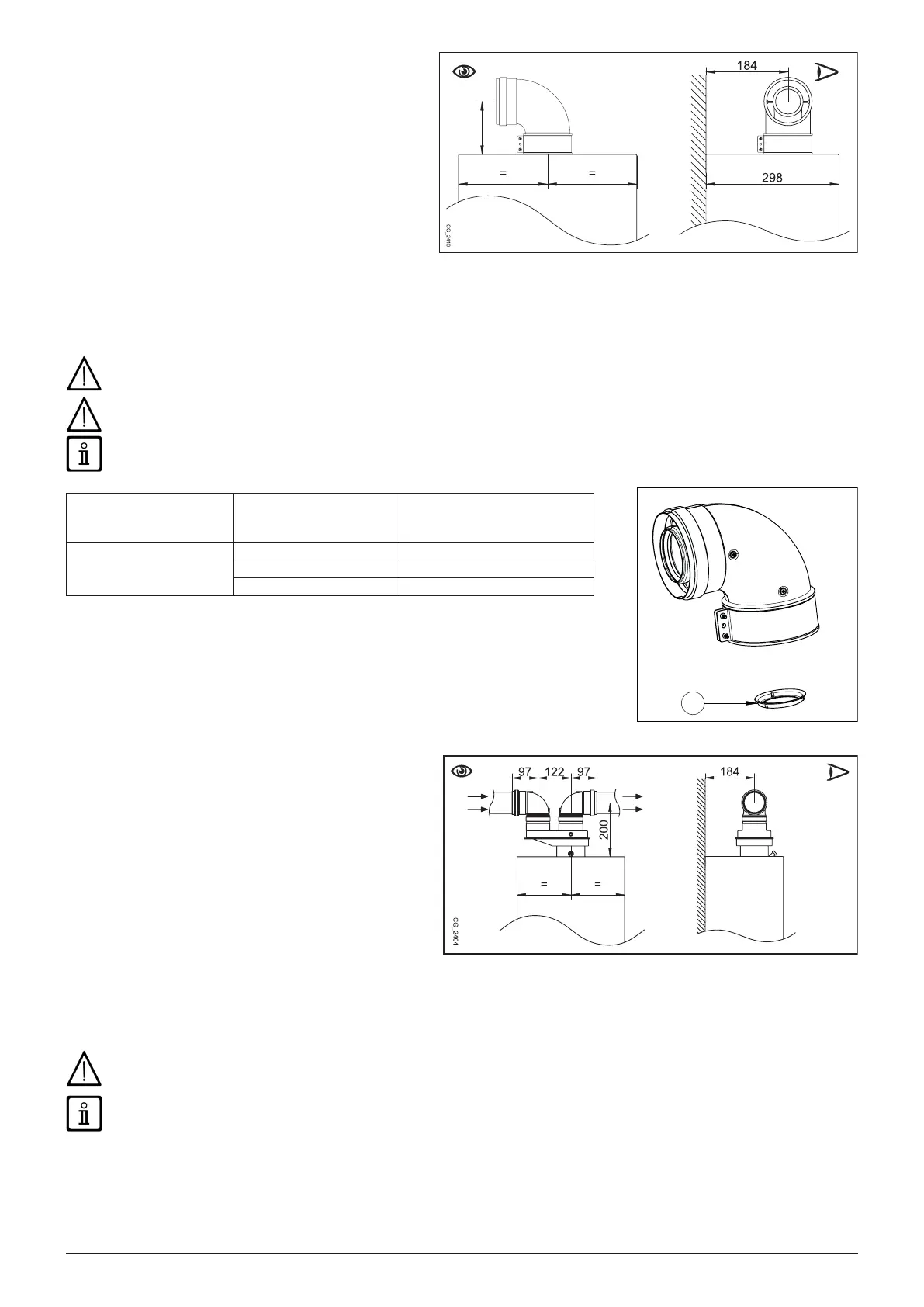

10.1 CONDUCTE COAXIALE
Acest tip de conducte permite evacuarea produselor de
ardere şi admisia aerului de combustie atât în exteriorul
ediciului, cât şi în hornurile de tip LAS. Cotul coaxial de
90° permite racordarea centralei la conducta de evacuare-
admisie în orice direcţie, deoarece poate  rotit la 360°. În
plus, poate  utilizat şi ca un cot suplimentar în combinaţie
cu o conductă coaxială sau cu un cot de 45°.
În caz de evacuare la exterior, conducta de evacuare-
admisie trebuie să iasă din perete cu cel puţin 18 mm
pentru a permite poziţionarea şi sigilarea ţiglei de protecţie
din aluminiu, în vederea evitării inltraţiilor de apă.
• Un cot de 90° reduce lungimea totală a conductei cu 1 metru.
• Un cot de 45° reduce lungimea totală a conductei cu 0,5 metri.
• Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.
Fixaţi conductele de admisie cu două şuruburi zincate Ø 4,2 mm cu lungimea maximă de 19 mm.
Înainte de xarea şuruburilor, asiguraţi-vă că conducta este introdusă în garnitură cu cel puţin 45 mm de la extremitatea sa (vezi
gurile din anexa "SECTION" D de la sfârşitul manualului).
Asiguraţi o pantă spre exterior a conductei de evacuare de cel puţin 1 cm pentru ecare metru de lungime.
Măsuraţi diafragma cu un calibru.
MODEL Lungime (m)
Utilizare DIAFRAGMĂ pe
CONDUCTELE DE EVACUARE/
ADMISIE (mm) “A”
1.24 F - 24 F
0 ÷ 1 Ø 43
1 ÷ 2 Ø 45
2 ÷ 5 Nu
10.2 CONDUCTE SEPARATE
Acest tip de conducte permite evacuarea produselor de
ardere atât în exteriorul clădirii, cât şi în hornuri de evacuare
separate.
Admisia aerului de combustie poate  efectuată într-o zonă
diferită de cea în care este situată conducta de evacuare.
Kitul separator, livrat ca accesoriu, este xat pe coloana de
racord (Ø 100/60 mm) a centralei şi permite admisia aerului
de ardere/evacuarea gazelor arse prin două conducte
separate (Ø 80 mm). Pentru mai multe informaţii, citiţi
instrucţiunile de montaj ale accesoriului.
Cotul de 90° permite racordarea centralei la conductele
de evacuare şi admisie în funcţie de nevoile specice. În
plus, poate  utilizat şi ca un cot suplimentar, alături de o
conductă sau de un cot de 45°.
• Un cot de 90° reduce lungimea totală a conductei cu 0,5 metri.
• Un cot de 45° reduce lungimea totală a conductei cu 0,25 metri.
• Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.
Asiguraţi o pantă spre exterior a conductei de evacuare de cel puţin 1 cm pentru ecare metru de lungime. În cazul instalării
unui kit de colectare a condensului, conducta de evacuare trebuie să e înclinată spre centrală.
Măsuraţi diafragma cu un calibru.
116
A
CG_2117
