S e c c i ó n I N S TA L A D O R ( e s )
F38 Ajuste de fábrica 000 F60 Ajuste de fábrica 120
F39 Ajuste de fábrica 067 F61 Ajuste de fábrica 015
F40 Ajuste de fábrica 070 F62 Ajuste de fábrica 030
F41 Ajuste de fábrica 010 F63 Ajuste de fábrica 025
F42 Ajuste de fábrica 042 F64 Ajuste de fábrica 000
F43 Ajuste de fábrica 001

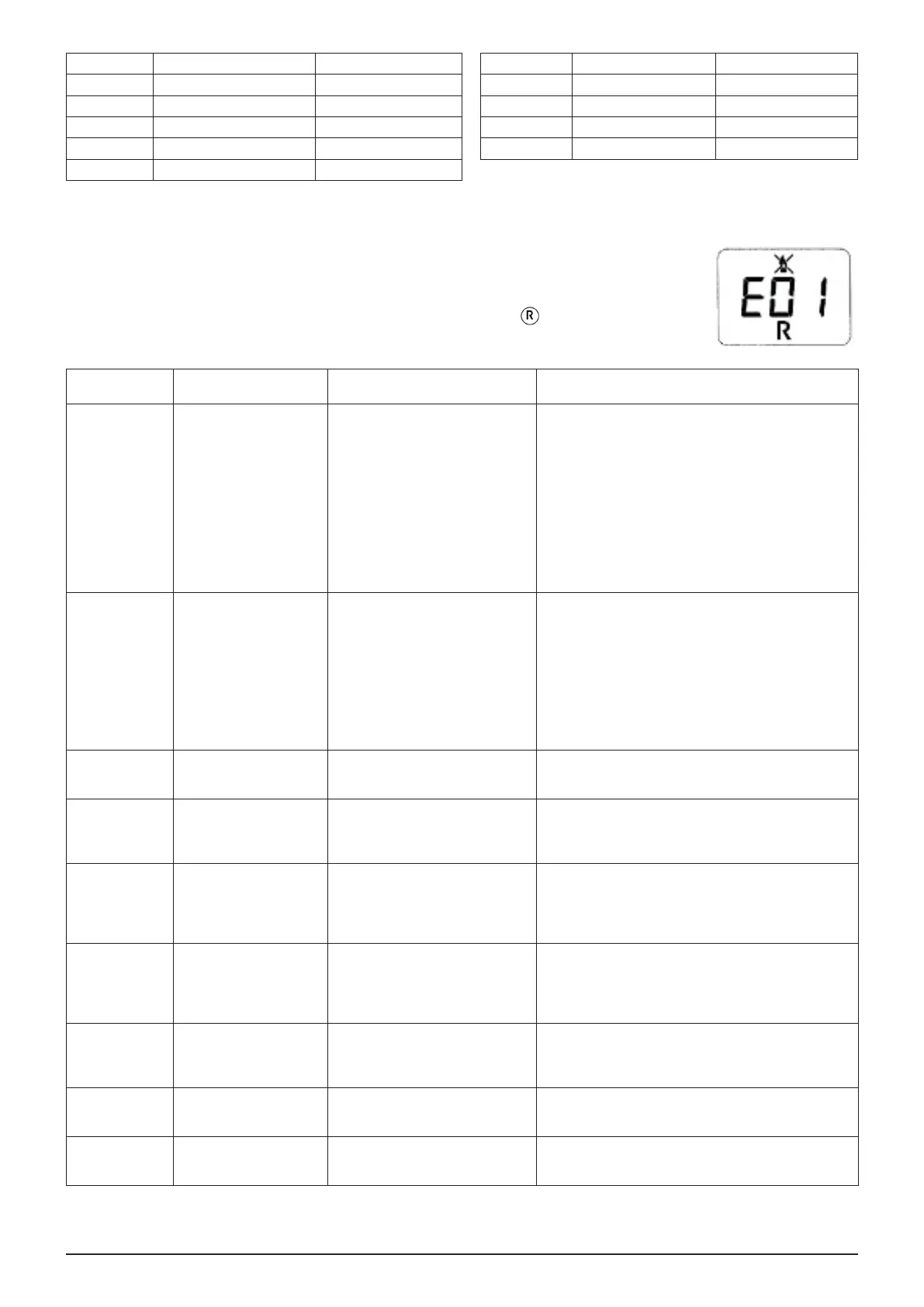

15. IDENTIFICACIÓN Y SOLUCIÓN DE ANOMALÍAS SERVICE
Las anomalías visualizadas en la pantalla están identicadas por el símbolo "E" y un número (código
de anomalía). La lista completa de las anomalías está representada en la tabla siguiente.
Si en la pantalla aparece el símbolo "R", la anomalía requiere un RESET por parte del usuario.
Para rearmar la caldera pulsar, durante al menos 2 segundos, la tecla . Si la activación de este
dispositivo se repite, llamar el centro de Asistencia Técnica Autorizado.
CÓDIGO
VISUALIZADO
ANOMALÍA CAUSA POSIBLE INTERVENCIÓN SERVICE
E01 Bloqueo por falta de
encendido.
• Falta de presión alimentación
gas.
• Cable encendedor-detección
interrumpido.
• Electrodo de detección de llama
defectuoso o situado de modo
incorrecto.
• Válvula del gas defectuosa.
• Tarjeta electrónica defectuosa.
• Controlar que la válvula de cierre del gas esté abierta
y no haya aire en el circuito de alimentación gas.
• Controlar la presión de alimentación del gas.
• Controlar la continuidad del cable y el contacto
correcto con el electrodo de detección y con el
encendedor.
• Controlar las conexiones de la válvula del gas con la
tarjeta electrónica.
• Controlar la integridad del electrodo de detección y
su posición (véase el apartado COLOCACIÓN DEL
ELECTRODO DE ENCENDIDO Y DETECCIÓN DE
LLAMA).
E02 Bloqueo por activación
termostato seguridad.
• No circula el agua en el circuito
primario (bomba bloqueada o
intercambiador atascado).
• Termostato límite defectuoso.
• Cableado termostato límite
interrumpido.
• Sonda NTC impulsión CH
defectuosa.
• Tarjeta electrónica defectuosa.
• Controlar el funcionamiento de la bomba (desenroscar
el tapón frontal y actuar con un destornillador para
desbloquear el rodete de la bomba).
• Controlar el cableado de alimentación de la bomba.
• Controlar la integridad del termostato límite y, si es
necesario, sustituirlo.
• Controlar la continuidad del cableado del termostato
límite.
• Controlar la sonda NTC impulsión CH (*).
• Controlar si el intercambiador está atascado.
E03 Error conguración
tarjeta.
• El parámetro F43 no está
congurado correctamente.
• Congurar el parámetro F43 con el valor que se
indica en la tabla del apartado CONFIGURACIÓN DE
LOS PARÁMETROS.
E04 Error de seguridad
por falta de encendido
o pérdidas de llama
frecuentes.
• Véanse las causas que se
indican en E01.
• Véanse las causas que se
indican en E42.
• Véanse las intervenciones que se indican en E01.
• Véanse las intervenciones que se indican en E42.
E05 Fallo sonda de impulsión. • Sonda NTC impulsión CH
defectuosa (circuito abierto o en
cortocircuito).
• Cableado sonda impulsión CH
interrumpido o en cortocircuito.
• Controlar la sonda NTC impulsión CH (*).
• Controlar la continuidad del cableado sonda impulsión
CH.
• Controlar que el cableado no esté en cortocircuito.
E06 Fallo sonda ACS. • Sonda NTC DHW defectuosa
(circuito abierto o en
cortocircuito).
• Cableado sonda DHW
interrumpido o en cortocircuito.
• Controlar la sonda NTC DHW (*).
• Controlar la continuidad del cableado sonda DHW.
• Controlar que el cableado no esté en cortocircuito.
E07 Fallo sonda NTC de
humos.
• Sonda NTC de humos
defectuosa (circuito abierto).
• Cableado sonda de humos
interrumpido.
• Controlar la sonda NTC de humos (**).
• Controlar la continuidad del cableado de la sonda de
humos.
E08 Error en el circuito de
amplicación de llama.
• La tarjeta electrónica no dispone
de la conexión de puesta a tierra.
• Tarjeta electrónica defectuosa.
• Controlar la continuidad de la puesta a tierra entre
la tarjeta electrónica (conector X4) y la regleta de
alimentación.
E09 Error en el circuito de
seguridad de la válvula
del gas.
• Tarjeta electrónica defectuosa. • Sustituir la tarjeta electrónica.
