Westen Pulsar E - Valvola Gas; Modalità DI Cambio Gas

7113126.02 (3-08/13) 12
S e z i o n e I N S TA L L AT O R E ( i t )
12. VALVOLA GAS
12.1 MODALITÀ DI CAMBIO GAS
La caldaia può essere trasformata per l'uso a gas metano (G20) o a gas GPL (G31) a cura del Servizio di Assistenza Tecnica
autorizzato. Le operazioni da eseguire in sequenza sono le seguenti:
A) sostituzione degli ugelli del bruciatore principale;
B) parametrizzazione della scheda elettronica;
C) taratura meccanica del regolatore di pressione della valvola gas;
D) taratura elettronica della valvola gas;
E) veriche conclusive.

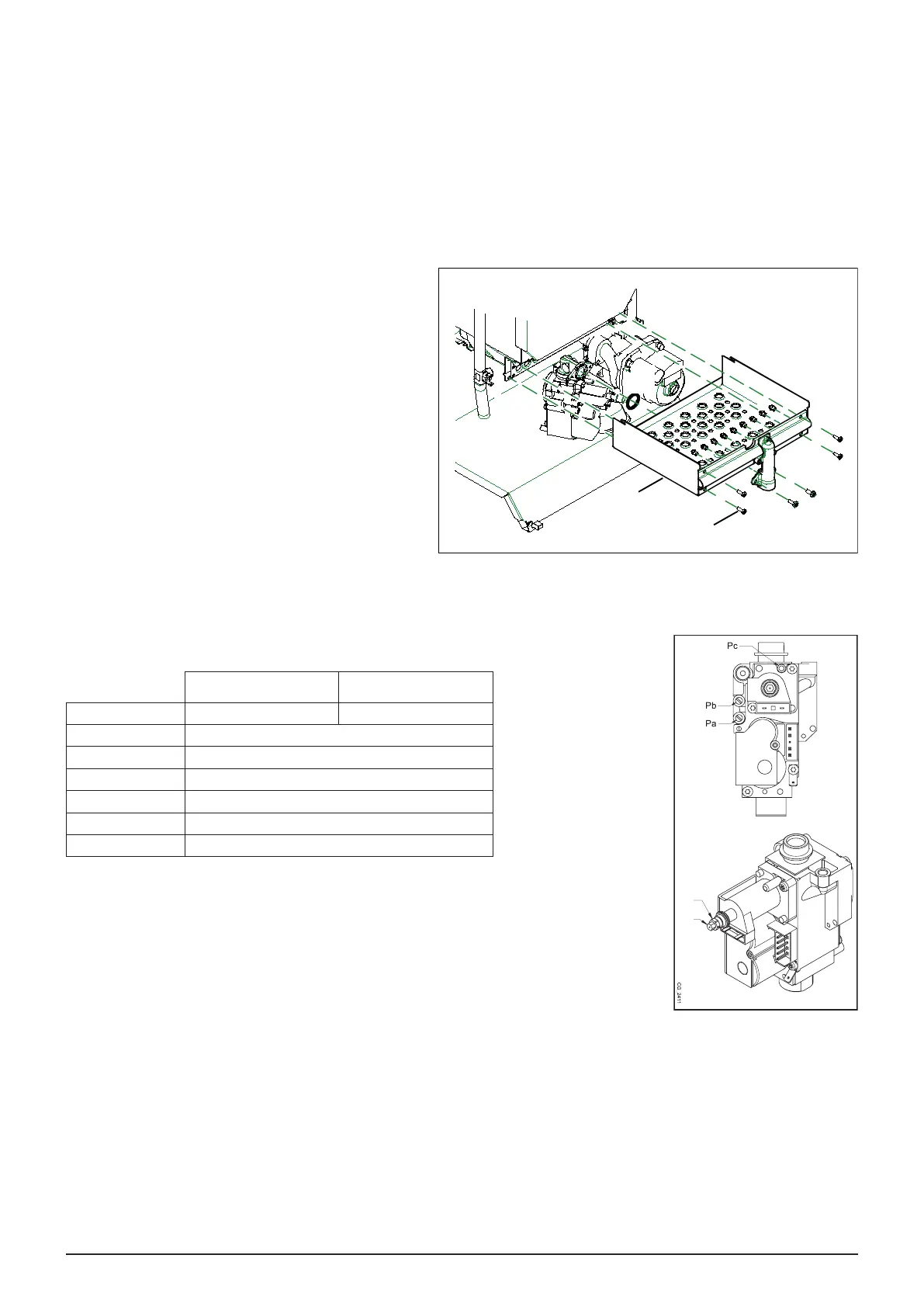

A) Sostituzione degli ugelli del bruciatore principale
• Togliere l'alimentazione elettrica alla caldaia;
• rimuovere il pannello frontale della caldaia;
• svitare le viti (a) che collegano la rampa ugelli alla
valvola gas e al bruciatore;
• slare contemporaneamente la rampa ugelli e lo
schermo bruciatore (b);
• sostituire gli ugelli della rampa avendo cura di bloccarli
a fondo onde evitare fughe di gas. Il diametro degli ugelli
è riportato nella tabella ugelli-pressione bruciatore;
• riposizionare correttamente la rampa ugelli e lo schermo
bruciatore (b);
• ssare le viti di collegamento della rampa ugelli al
bruciatore e alla valvola gas. Fare attenzione alla
corretta posizione della guarnizione o-ring (c) posta tra
la valvola gas e la rampa ugelli;
• vericare la tenuta del circuito gas.
B) Parametrizzazione della scheda elettronica
• Alimentare elettricamente la caldaia;
• settare i parametri (Fxx) con i valori riportati nella tabella seguente, in base al tipo di gas seguendo la procedura descritta nel
paragrafo IMPOSTAZIONE PARAMETRI.
C) Taratura meccanica del regolatore di pressione della valvola gas
• Collegare la presa di pressione positiva di un manometro, possibilmente ad acqua, alla presa
di pressione (Pb) della valvola del gas;
• aprire il rubinetto gas e predisporre la caldaia in "Inverno";
• aprire il rubinetto di prelievo dell'acqua sanitaria ad una portata di almeno 10 litri al minuto o
comunque assicurarsi che ci sia massima richiesta di calore.
C1) Regolazione alla potenza nominale:
• togliere il coperchio del modulatore;
• regolare la vite in ottone (a) no ad ottenere i valori di pressione corrispondenti alla potenza nominale indicati nella tabella
ugelli-pressione bruciatore;
• vericare che la pressione dinamica di alimentazione della caldaia, misurata alla presa di pressione (Pa) della valvola del gas
sia quella corretta indicata nel paragrafo CARATTERISTICHE TECNICHE.
C2) Regolazione alla potenza ridotta:
• scollegare il cavetto di alimentazione del modulatore e regolare la vite (b) no ad ottenere i valori di pressione corrispondenti
alla potenza ridotta indicati nella tabella ugelli-pressione bruciatore;
• ricollegare il cavetto;
• montare il coperchio del modulatore e sigillare.
a
b
c
CG_2451
(b)
(a)
G20 G31
F02 0 1
F08 100
F09 100
F18 18
F45 1
F48 100
F64 1
