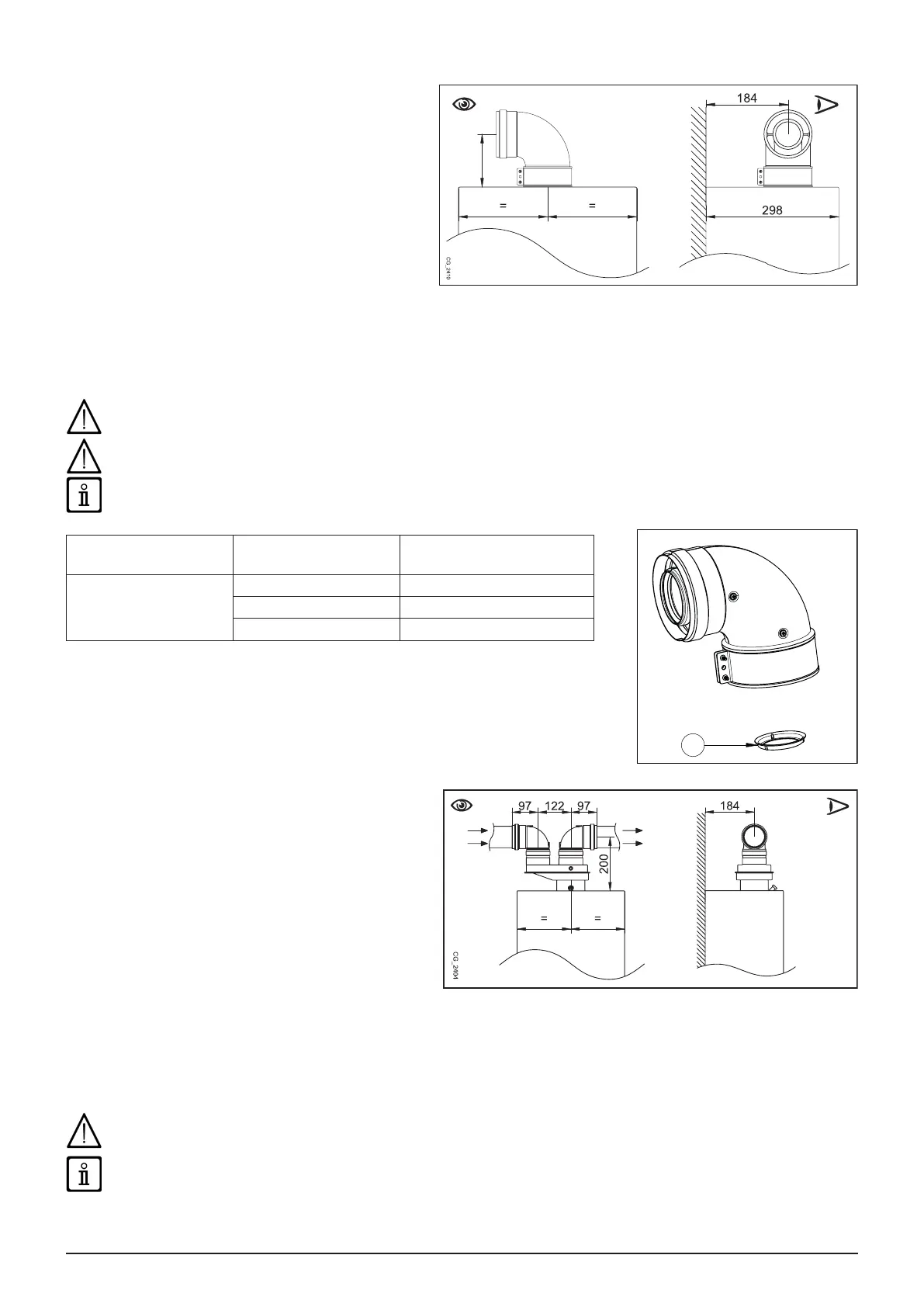

10.1 ΟΜΟΑΞΟΝΙΚΟΙ ΑΓΩΓΟΙ
Ο αγωγός αυτού του τύπου επιτρέπει την απαγωγή των
καυσαερίων και την αναρρόφηση του αέρα καύσης τόσο
από το εξωτερικό του κτιρίου, όσο και από καπνοδόχους
τύπου LAS. Η ομοαξονική γωνία 90° επιτρέπει τη
σύνδεση του λέβητα στους αγωγούς απαγωγής-
αναρρόφησης προς οποιαδήποτε κατεύθυνση χάρη στη
δυνατότητα περιστροφής κατά 360°. Επιπλέον, μπορεί
να χρησιμοποιηθεί ως εφεδρική γωνία σε συνδυασμό με
ομοαξονικό αγωγό ή με γωνία 45º.
Σε περίπτωση απαγωγής στο εξωτερικό του κτιρίου
ο αγωγός απαγωγής-αναρρόφησης πρέπει να εξέχει
τουλάχιστον κατά 18 mm από τον τοίχο για να επιτρέπεται
η τοποθέτηση ροζέτας αλουμινίου και το σφράγισμα της
ώστε να αποφεύγεται η είσοδος νερού.
• Η εισαγωγή γωνίας 90° μειώνει το συνολικό μήκος
του αγωγού κατά 1 μέτρο.
• Η εισαγωγή γωνίας 45° μειώνει το συνολικό μήκος του αγωγού κατά 0,5 μέτρο.
• Η πρώτη γωνία 90° δεν υπεισέρχεται στον υπολογισμό του μέγιστου διαθέσιμου μήκους.
Στερεώστε τους σωλήνες αναρρόφησης με δύο βίδες ψευδαργυρωμένες Ø 4,2 mm και μέγιστου μήκους 19 mm.
Πριν στερεώσετε τις βίδες, βεβαιωθείτε ότι ο σωλήνας έχει εισαχθεί στο εσωτερικό της τσιμούχας για τουλάχιστον 45 mm από
το άκρο της (βλέπε τις εικόνες στο τέλος του εγχειριδίου στο προσάρτημα "SECTION" D).
Η ελάχιστη κλίση, προς τα έξω, του αγωγού απαγωγής πρέπει να είναι 1 cm ανά μέτρο μήκους.
Μετρήστε το διάφραγμα με την καλίμπρα.
ΜΟΝΤΈΛΟ Μήκος (m)
Χρήση ΔΙΑΦΡΑΓΜΑΤΟΣ σε
ΑΠΟΣΤΡΑΓΓΙΣΗ (mm) “A”
1.24 F - 24 F
0 ÷ 1 Ø 43
1 ÷ 2 Ø 45
2 ÷ 5 Όχι
10.2 ΧΩΡΙΣΤΟΙ ΑΓΩΓΟΙ
Ο αγωγός αυτού του τύπου επιτρέπει την απαγωγή των
καυσαερίων τόσο στο εξωτερικό του κτιρίου, όσο και σε
ατομικές καπνοδόχους.
Η απορρόφηση του καύσιμου αέρα μπορεί να γίνει σε ζώνες
διαφορετικές σε σχέση με εκείνες της απαγωγής.
Το αξεσουάρ διπλασιασμού, παρεχόμενο ως αξεσουάρ,
είναι στερεωμένο στον πυργίσκο (Ø 100/60 mm) του
λέβητα και επιτρέπει στον καύσιμο αέρα και στα καυσαέρια
να εισέλθουν/εξέλθουν από δύο χωριστούς αγωγούς (Ø 80
mm). Για περισσότερες πληροφορίες διαβάστε τις οδηγίες
συναρμολόγησης που συνοδεύουν το ίδιο το αξεσουάρ.
Η γωνία 90° επιτρέπει τη σύνδεση του λέβητα στους
αγωγούς απαγωγής και αναρρόφησης με προσαρμογή στις
διάφορες ανάγκες. Επιπλέον, μπορεί να χρησιμοποιηθεί ως
εφεδρική γωνία σε συνδυασμό με ομοαξονικό αγωγό ή με
γωνία 45º.
• Η εισαγωγή γωνίας 90° μειώνει το συνολικό μήκος του αγωγού κατά 0,5 μέτρο.
• Η εισαγωγή γωνίας 45° μειώνει το συνολικό μήκος του αγωγού κατά 0,25 μέτρο.
• Η πρώτη γωνία 90° δεν υπεισέρχεται στον υπολογισμό του μέγιστου διαθέσιμου μήκους.
Η ελάχιστη κλίση, προς τα έξω, του αγωγού απαγωγής πρέπει να είναι 1 cm ανά μέτρο μήκους. Σε περίπτωση εγκατάστασης
του κιτ νεροπαγίδας η κλίση του αγωγού απαγωγής πρέπει να έχει κατεύθυνση προς το λέβητα.
Μετρήστε το διάφραγμα με την καλίμπρα.
