7113126.02 (3-08/13) 56
Р а з д е л У С ТА Н О В Щ И К ( r u )
12. ГАЗОВЫЙ КЛАПАН
12.1 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА
Данный котел может работать как на метане (G20), так и на сжиженном газе (G31). Перевод котла на другой тип газа
должен выполняться только специалистами авторизованного сервисного центра. При этом необходимо выполнить
следующие действия:
A) замену форсунок основной горелки;
B) настройку параметров на электронной плате;
C) механическую регулировку регулятора давления на газовом клапане;
D) электронную настройку газового клапана;
E) заключительные проверки.

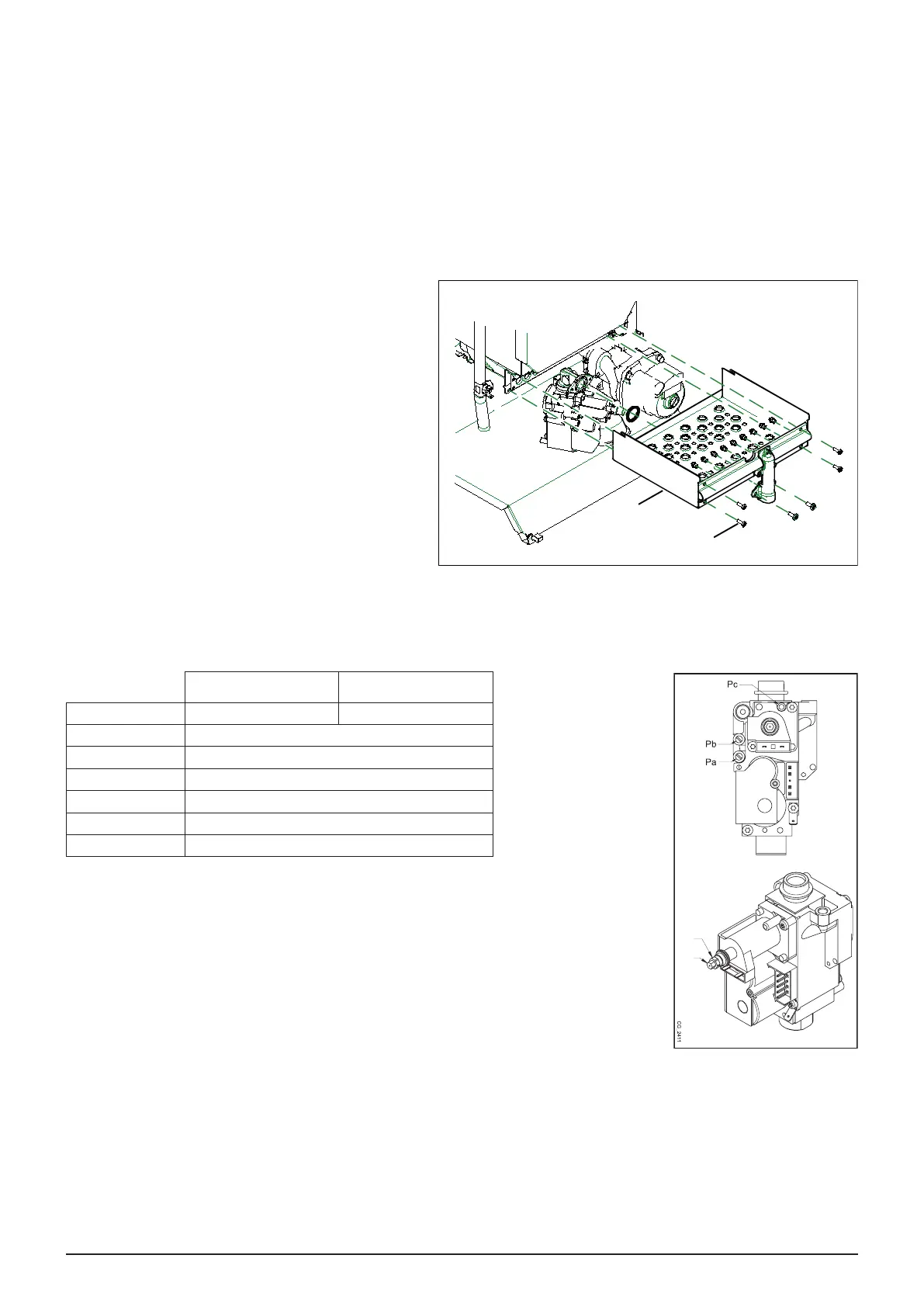

A) Замена форсунок основной горелки
• Отключите электропитание котла.
• Снимите переднюю панель котла.
• Открутите винты (a), крепящие рампу с форсунками
к газовому клапану и горелке.
• Снимите одновременно рампу с форсунками и экран
горелки (b).
• Замените форсунки на рампе, при этом затягивайте
их до упора для предотвращения утечек газа.
Диаметр форсунок приведен в таблице "Диаметр
форсунок и давление газа на горелке".
• Установите на место рампу с форсунками и экран
горелки (b).
• Затяните винты, крепящие рампу с форсунками к
горелке и газовому клапану. Следите за правильным
положением кольцевой прокладки (c) между газовым
клапаном и рампой с форсунками.
• Проверьте герметичность газового контура.
B) Настройка параметров на электронной плате
• Подайте электропитание к котлу.
• Задайте для соответствующих параметров (Fxx) значения, приведенные в таблице ниже, с учетом типа газа; порядок
действий указан в главе "НАСТРОЙКА ПАРАМЕТРОВ".
C) Механическая регулировка регулятора давления на газовом клапане
• Подсоедините положительный вход манометра, предпочтительно водяного, к точке
измерения давления (Pb) газового клапана.
• Откройте газовый кран и установите котел в режим "Зима".
• Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и
убедитесь, что котел работает на максимальной мощности.
C1) Регулировка давления при максимальной мощности:
• Снимите крышку модулятора.
• Поворачивайте латунный винт (a) до достижения давления, соответствующего максимальной мощности, руководствуясь
таблицей "Диаметр форсунок и давление газа на горелке".
• Проверьте, что входное динамическое давление, измеренное в точке (Pa) газового клапана, соответствует норме
(значение давления приведено в главе "ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ").
C2) Регулировка давления при минимальной мощности:
• Отсоедините провод питания модулятора и поворачивайте винт (b) до достижения давления, соответствующего
минимальной мощности, руководствуясь таблицей "Диаметр форсунок и давление газа на горелке".
• Присоедините провод обратно.
• Установите на место крышку модулятора и надежно закрепите.
a
b
c
CG_2451
(b)
(a)
G20 G31
F02 0 1
F08 100
F09 100
F18 18
F45 1
F48 100
F64 1
