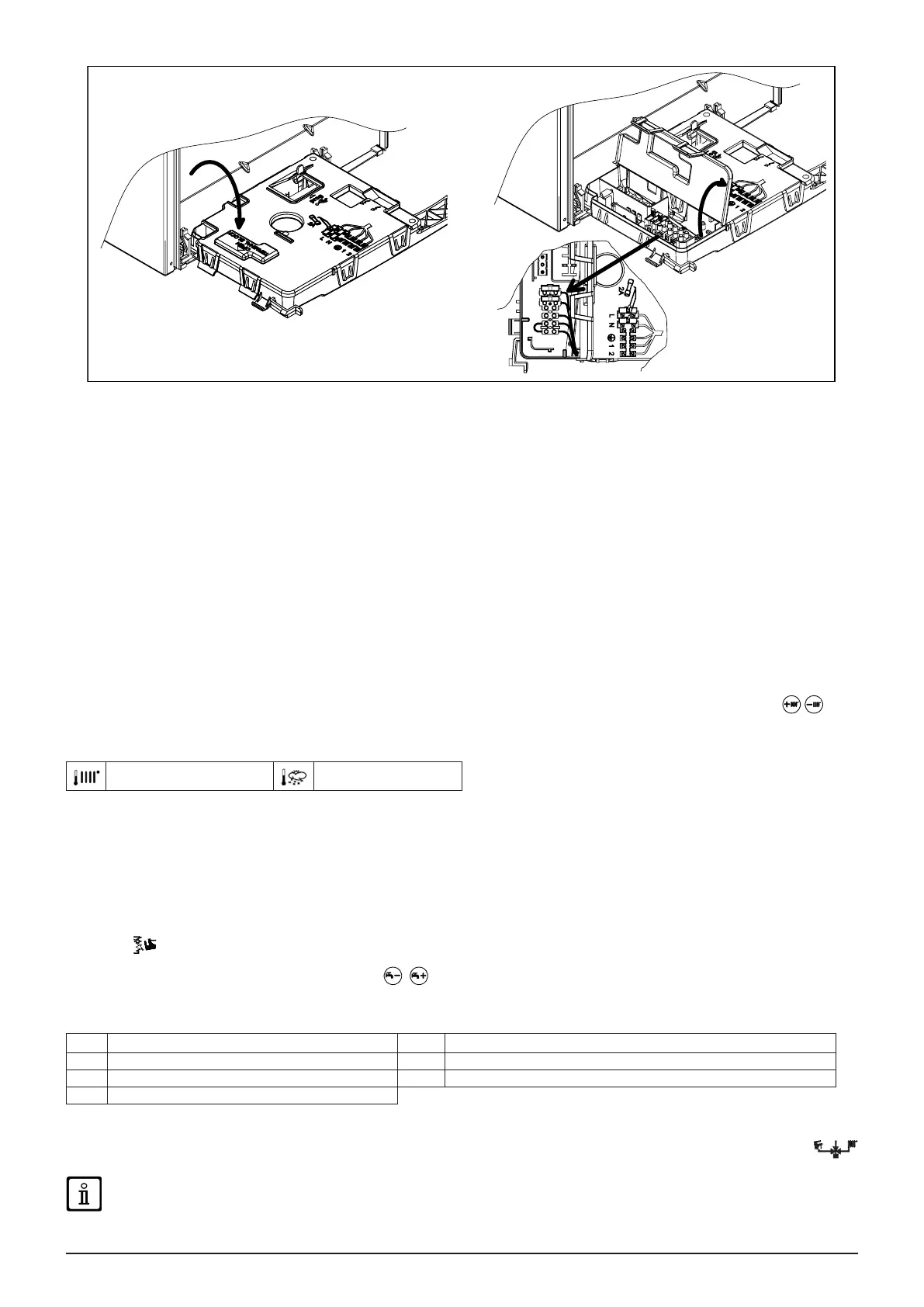

11.1 CONECTAREA TERMOSTATULUI AMBIENTAL
Pentru a conecta termostatul de ambient la centrală, procedaţi în felul următor:
• Accedeţi la placa de borne conform indicaţiilor de la capitolul "REALIZAREA CONEXIUNILOR ELECTRICE".
• Îndepărtaţi puntea de pe bornele (1) şi (2).
• Treceţi cablul cu două re prin oriciul anume şi conectaţi-l la aceste două borne.
11.2 ACCESORII NEINCLUSE ÎN DOTAREA STANDARD
11.2.1 CONECTAREA SONDEI EXTERNE
Pentru a conecta sonda externă, livrată ca accesoriu, procedaţi în felul următor:
• Accedeţi la placa de borne conform indicaţiilor de la capitolul "REALIZAREA CONEXIUNILOR ELECTRICE".
• Pentru modelele destinate încălzirii şi preparării de apă caldă menajeră: conectaţi sonda externă la cele două re de culoare
ROŞIE dotate cu capace pentru conectorii faston.
• Pentru modelele destinate numai încălzirii: conectaţi sonda externă la placa de borne M2, a se vedea schemele electrice la
sfârşitul manualului în anexa "SECTION" B.
• Cu sonda externă conectată, puteţi selecta o curbă climatică "kt" din cele disponibile (0...90), folosind butoanele ; a se
vedea gracul curbelor la sfârşitul manualului în anexa "SECTION" E (curba presetată este 0).
LEGENDĂ GRAFIC CURBE Kt - "SECTION" E
Temperatură tur Temperatura externă
11.2.2 CONECTAREA UNUI BOILER EXTERN (Pentru modelele destinate numai încălzirii)
Sonda NTC de prioritate pentru apă caldă menajeră şi motorul valvei cu 3 căi nu sunt incluse în dotarea aparatului şi sunt livrate
ca accesorii.
CONECTAREA SONDEI BOILERULUI
Centrala este dotată cu toate componentele electrice necesare conectării unui boiler extern. Schema conectării hidraulice a
boilerului extern este arătată în gura din anexa "SECTION" F. Conectaţi sonda NTC de prioritate a circuitului de apă menajeră
la bornele ale plăcii de borne M2. Elementul sensibil al sondei NTC trebuie introdus în oriciul anume prevăzut pe boiler.
Vericaţi ca puterea de schimb la serpentina boilerului să e potrivită pentru puterea centralei. Temperatura apei calde menajere
(+35°C...+60°C) se reglează cu ajutorul butoanelor .
IMPORTANT: setaţi parametrul F03 = 003 conform indicaţiilor de la capitolul “SETAREA PARAMETRILOR”.
LEGENDĂ CONEXIUNI BOILER (vezi schema A din anexa "SECTION" F de la sfârşitul manualului).
A Unitate de încălzire E Retur încălzire / Unitate boiler
B Vană cu 3 căi motorizată F Unitate boiler
C Tur încălzire G Sondă de prioritate apă caldă menajeră
D Tur boiler
CONECTAREA ELECTRICĂ A MOTORULUI VANEI CU 3 CĂI
Motorul vanei cu 3 căi şi cablurile respective sunt livrate în kit separat. Conectaţi şele cablurilor vanei cu 3 căi la bornele
ale plăcii de borne M2 a centralei.
Funcţia antilegionella NU este ACTIVĂ. Pentru a o activa, setaţi parametrul F16 = 055...067 (setpoint 55...67°C) conform
indicaţiilor din capitolul “SETAREA PARAMETRILOR”.
