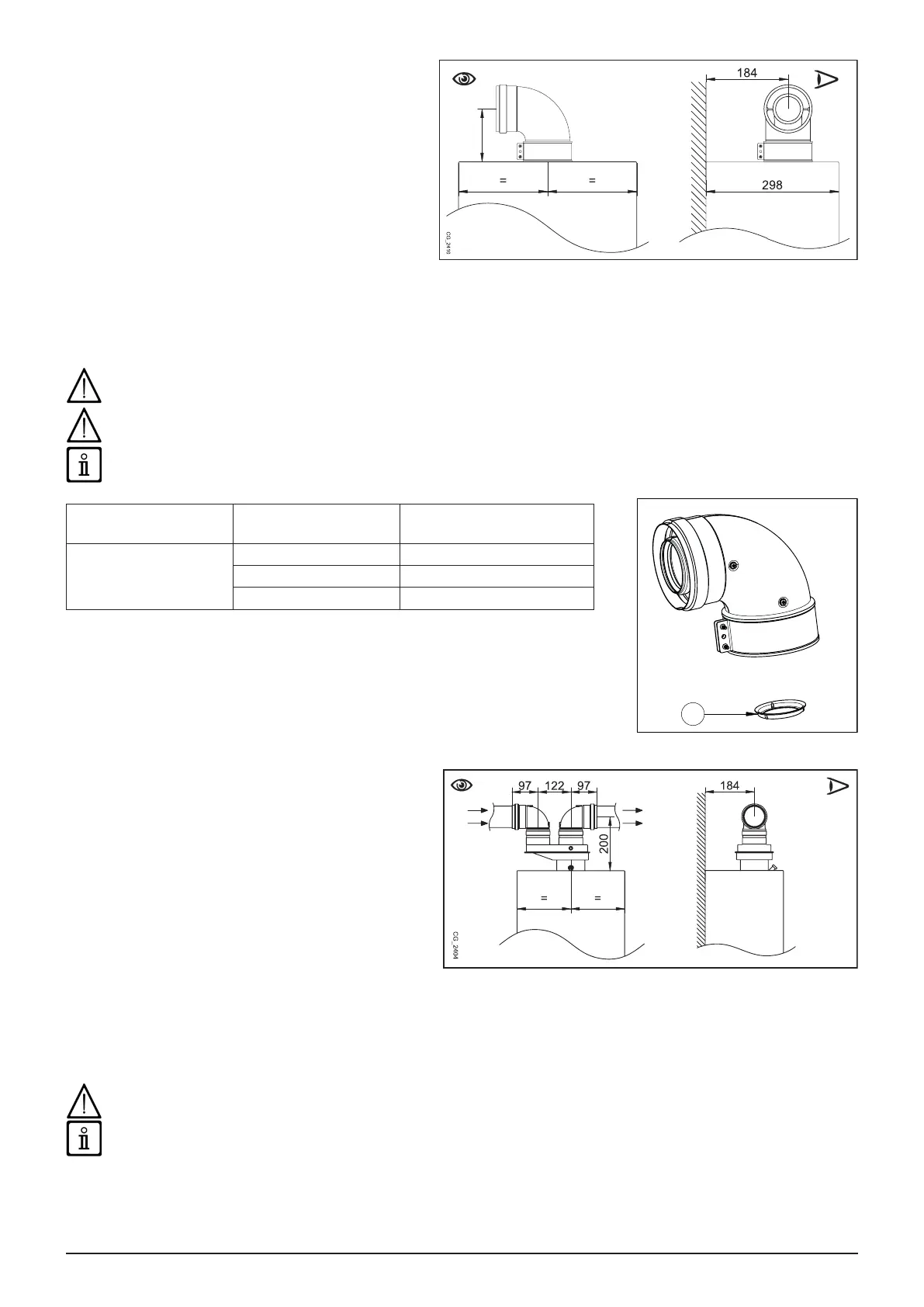

10.1 CONDOTTI COASSIALI
Questo tipo di condotto permette lo scarico dei combusti e
l’aspirazione dell’aria comburente sia all’esterno dell’edicio,
sia in canne fumarie di tipo LAS. La curva coassiale a
90° permette di collegare la caldaia ai condotti di scarico-
aspirazione in qualsiasi direzione grazie alla possibilità di
rotazione a 360°. Essa può essere utilizzata anche come
curva supplementare in abbinamento al condotto coassiale
o alla curva a 45°.
In caso di scarico all’esterno il condotto scarico-aspirazione
deve fuoriuscire dalla parete per almeno 18 mm per
permettere il posizionamento del rosone in alluminio e la sua
sigillatura onde evitare le inltrazioni d’acqua.
• L’inserimento di una curva a 90° riduce la lunghezza totale del condotto di 1 metro.
• L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 0,5 metri.
• La prima curva 90° non rientra nel calcolo della lunghezza massima disponibile.
Fissare i tubi di aspirazione con due viti zincate Ø 4,2 mm e aventi lunghezza massima di 19 mm.
Prima di ssare le viti, assicurarsi che il tubo sia inserito all'inteno della guarnizione per almeno 45 mm dalla sua estremità
(vedere le gure alla ne del manuale nell'allegato "SECTION" D).
La pendenza minima verso l'esterno del condotto di scarico deve essere di 1 cm per metro di lunghezza.
Misurare il diaframma con il calibro.
MODELLO Lunghezza (m)
Utilizzo DIAFRAMMA su
SCARICO (mm) “A”
1.24 F - 24 F
0 ÷ 1 Ø 43
1 ÷ 2 Ø 45
2 ÷ 5 No
10.2 CONDOTTI SEPARATI
Questo tipo di condotto permette lo scarico dei combusti sia
all'esterno dell'edicio, sia in canne fumarie singole.
L'aspirazione dell'aria comburente può essere effettuata in
zone diverse rispetto a quelle dello scarico.
L'accessorio sdoppiatore, fornito come accessorio, è ssato
sulla torretta (Ø 100/60 mm) della caldaia e consente
all'aria comburente e ai fumi di scarico di entrare/uscire da
due condotti separati (Ø 80 mm). Per maggiori informazioni
leggere le istruzioni di montaggio che accompagnano
l'accessorio stesso.
La curva a 90° permette di collegare la caldaia ai condotti
di scarico e di aspirazione adattandolo alle diverse
esigenze. Essa può essere utilizzata anche come curva
supplementare in abbinamento al condotto o alla curva a
45°.
• L’inserimento di una curva a 90° riduce la lunghezza totale del condotto di 0,5 metri.
• L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 0,25 metri.
• La prima curva 90° non rientra nel calcolo della lunghezza massima disponibile.
La pendenza minima del condotto di scarico verso l'esterno deve essere di 1 cm per metro di lunghezza. In caso d'installazione
del kit raccogli condensa la pendenza del condotto di scarico deve essere rivolta verso la caldaia.
Misurare il diaframma con il calibro.
