Westen Pulsar E - Modalidadesde Cambio de Gas; Válvula de Gas

7113126.02 (3-08/13) 78
S e c c i ó n I N S TA L A D O R ( e s )
12. VÁLVULA DE GAS
12.1 MODALIDADESDE CAMBIO DE GAS
El Servicio de Asistencia Técnica autorizado puede realizar la transformación de la caldera para el uso con gas metano (G20) o
gas GPL (G31). Las operaciones a efectuar en secuencia son las siguientes:
A) sustitución de los inyectores del quemador principal;
B) parametrización de la tarjeta electrónica;
C) calibrado mecánico del regulador de presión de la válvula del gas;
D) calibrado electrónico de la válvula del gas;
E) controles nales.

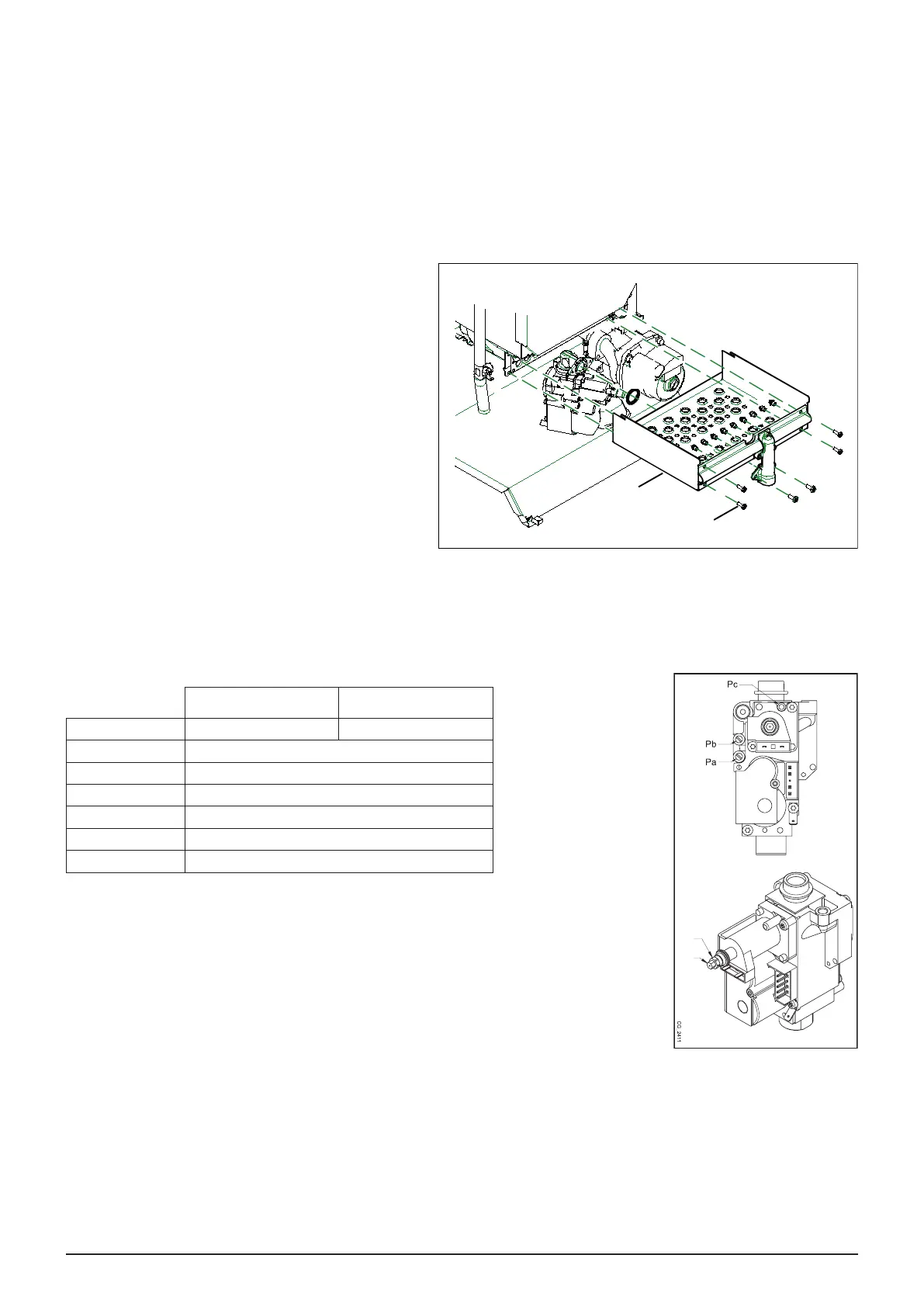

A) Sustitución de los inyectores del quemador
principal
• Cortar la alimentación eléctrica de la caldera;
• quitar el panel frontal de la caldera;
• destornillar los tornillos (a) que conectan la rampa de
inyectores a la válvula del gas y al quemador;
• extraer simultáneamente la rampa de inyectores y la
pantalla del quemador (b);
• sustituir los inyectores de la rampa asegurándose de
bloquearlos perfectamente para evitar escapes de gas.
El diámetro de los inyectores se muestra en la tabla de
inyectores-presión quemador;
• volver a instalar correctamente la rampa de inyectores
y la pantalla del quemador (b);
• jar los tornillos de conexión de la rampa de inyectores
al quemador y a la válvula del gas. Prestar atención a
la correcta posición de la junta tórica (c) situada entre la
válvula del gas y la rampa de inyectores;
• controlar la hermeticidad del circuito del gas.
B) Parametrización de la tarjeta electrónica
• Alimentar eléctricamente la caldera;
• congurar los parámetros (Fxx) con los valores que se indican en la siguiente tabla, según el tipo de gas y siguiendo el
procedimiento descrito en el apartado CONFIGURACIÓN DE LOS PARÁMETROS.
C) Calibrado mecánico del regulador de presión de la válvula del gas
• Conectar la toma de presión positiva de un manómetro, si es posible de agua, a la toma de
presión (Pb) de la válvula del gas;
• abrir el grifo del gas y situar la caldera en "Invierno";
• abrir el grifo de toma del agua sanitaria con un caudal de 10 l/min como mínimo o, en cualquier
caso, asegurarse de que se produzca la demanda máxima de calor.
C1) Regulación a la potencia nominal:
• quitar la tapa del modulador;
• regular el tornillo de latón (a) hasta obtener los valores de presión correspondientes a la potencia nominal que se indican en
la tabla de inyectores-presión quemador;
• controlar que la presión dinámica de alimentación de la caldera, medida en la toma de presión (Pa) de la válvula del gas sea
la correcta que se indica en el apartado CARACTERÍSTICAS TÉCNICAS.
C2) Regulación a potencia reducida:
• desconectar el cable de alimentación del modulador y regular el tornillo (b) hasta obtener los valores de presión correspondientes
a la potencia reducida que se indican en la tabla de inyectores-presión quemador;
• volver a conectar el cable;
• montar la tapa del modulador y precintar.
a
b
c
CG_2451
(b)
(a)
G20 G31
F02 0 1
F08 100
F09 100
F18 18
F45 1
F48 100
F64 1
