7113126.02 (3-08/13) 58
Р а з д е л У С ТА Н О В Щ И К ( r u )
Для электронной настройки газового клапана действуйте следующим образом:
• Подсоедините положительный вход манометра, предпочтительно водяного, к точке измерения давления (Pb) газового
клапана.
• Откройте газовый кран и установите котел в режим "Зима".
• Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и убедитесь, что котел работает на
максимальной мощности.
• Нажмите одновременно кнопки и и удерживайте их нажатыми не менее 10 секунд. Когда на дисплее отобразится
надпись "ВКЛ.", нажмите кнопку .
• После отображения на дисплее надписи "INF" нажмите кнопку ; на дисплее отобразится мигающее процентное
значение силы тока на модуляторе.
• Нажмите кнопку , как только давление на манометре превысит на 0.2 – 0.4 мбар значение давления, указанное в
таблице "Диаметр форсунок и давление газа на горелке" (при МИНИМАЛЬНОЙ МОЩНОСТИ); на дисплее отобразится
процентное значение силы тока на модуляторе
• Нажмите кнопку , как только давление на манометре достигнет значения, указанного в таблице "Диаметр форсунок
и давление газа на горелке" (при МАКСИМАЛЬНОЙ МОЩНОСТИ).
• После завершения настройки на дисплее в течение 5 секунд мигает надпись "MEM".
При отсутствии манометра для измерения давления газа на горелке можно включить функцию автоматической настройки
газового клапана. Для этого:
• Откройте газовый кран и установите котел в режим "Зима".
• Не снимайте переднюю панель котла.
• Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и убедитесь, что котел работает на
максимальной мощности.
• Нажмите одновременно кнопки и и удерживайте их нажатыми не менее 10 секунд. Когда на дисплее отобразится
надпись "ВКЛ.", нажмите кнопку .
• После завершения настройки на дисплее в течение 5 секунд мигает надпись "MEM".
Если по завершении настройки на дисплее отображается один из следующих символов: C01, C02, C03, C04, C05 –
повторите процедуру настройки газового клапана.
Перед тем как приступать к электронной настройке газового клапана, проверьте механическую регулировку
регулятора давления на газовом клапане согласно указаниям пункта С раздела "ПОРЯДОК ПЕРЕВОДА КОТЛА НА
ДРУГОЙ ТИП ГАЗА".
13. ВЫВОД ПАРАМЕТРОВ НА ДИСПЛЕЙ (ФУНКЦИЯ "ИНФО")
Чтобы вывести на дисплей информацию о работе котла нажмите и удерживайте нажатой не менее 6 секунд кнопку .

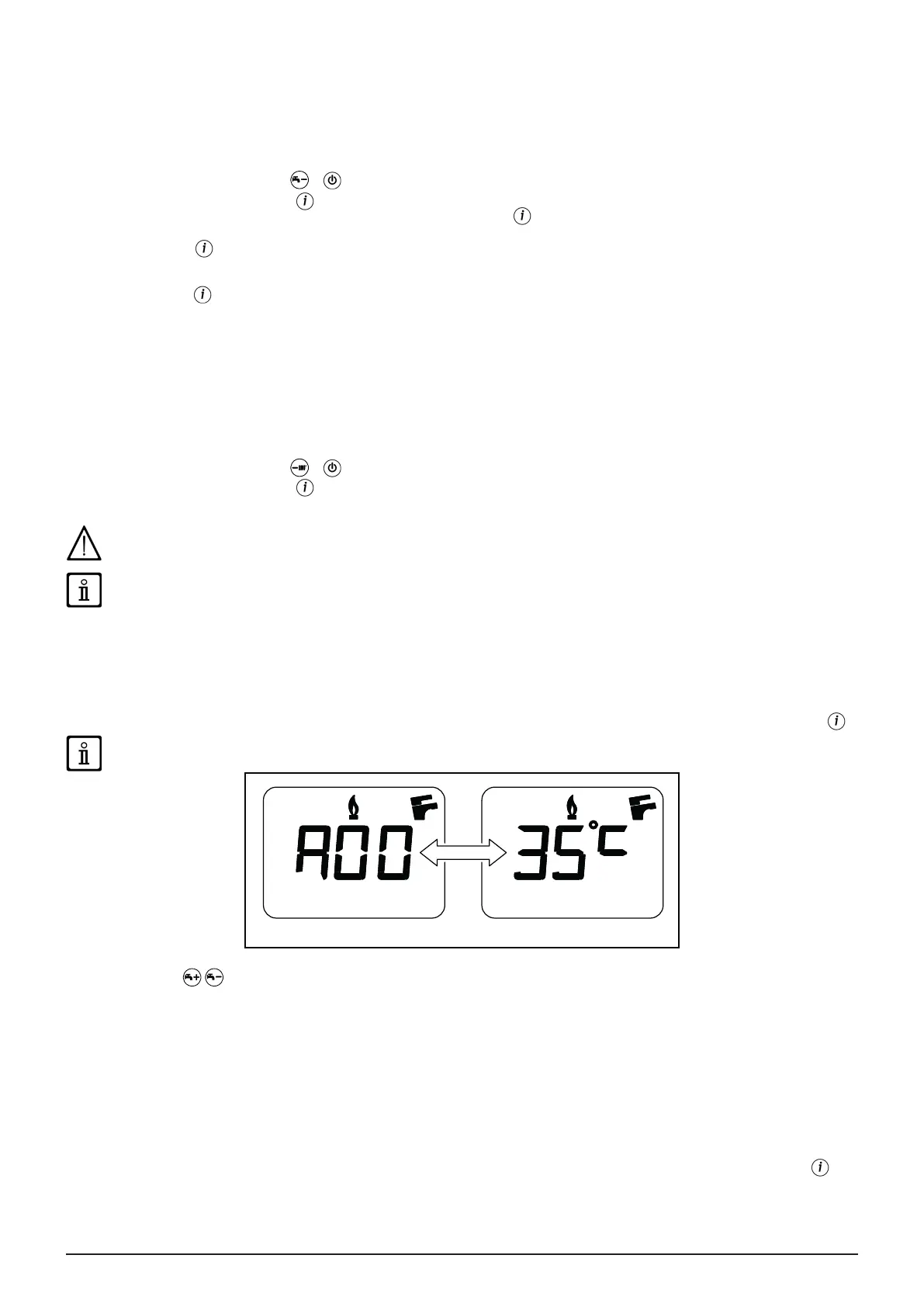

Когда функция "ИНФО" включена, на дисплее попеременно отображаются надпись "A00" и значение температуры
воды на подаче котла.
CG_1808
Нажатием кнопок можно вывести на дисплей следующую информацию:
A00: текущее значение температуры воды на подаче в контур отопления (°C);
A01: текущее значение температуры горячей бытовой воды (°C);
A02: текущее значение наружной температуры, в °C (при подключенном датчике уличной температуры);
A03: текущее значение температуры отходящих газов (°C);
A04: мгновенное значение сигнала управления газовым клапаном (%);
A05: показатель мощности, в % (MAX CH);
A06: заданное значение температуры отопительной воды (°C);
A07: заданное значение температуры горячей бытовой воды (°C);
A08: последнюю неисправность в работе котла;
A09: не используется;
A10: не используется.
Продолжительность данной функции – 3 минуты. Чтобы досрочно прервать функцию "ИНФО", нажмите кнопку или
отключите электропитание котла.
