75
S e c c i ó n I N S TA L A D O R ( e s )
7113126.02 (3-08/13)

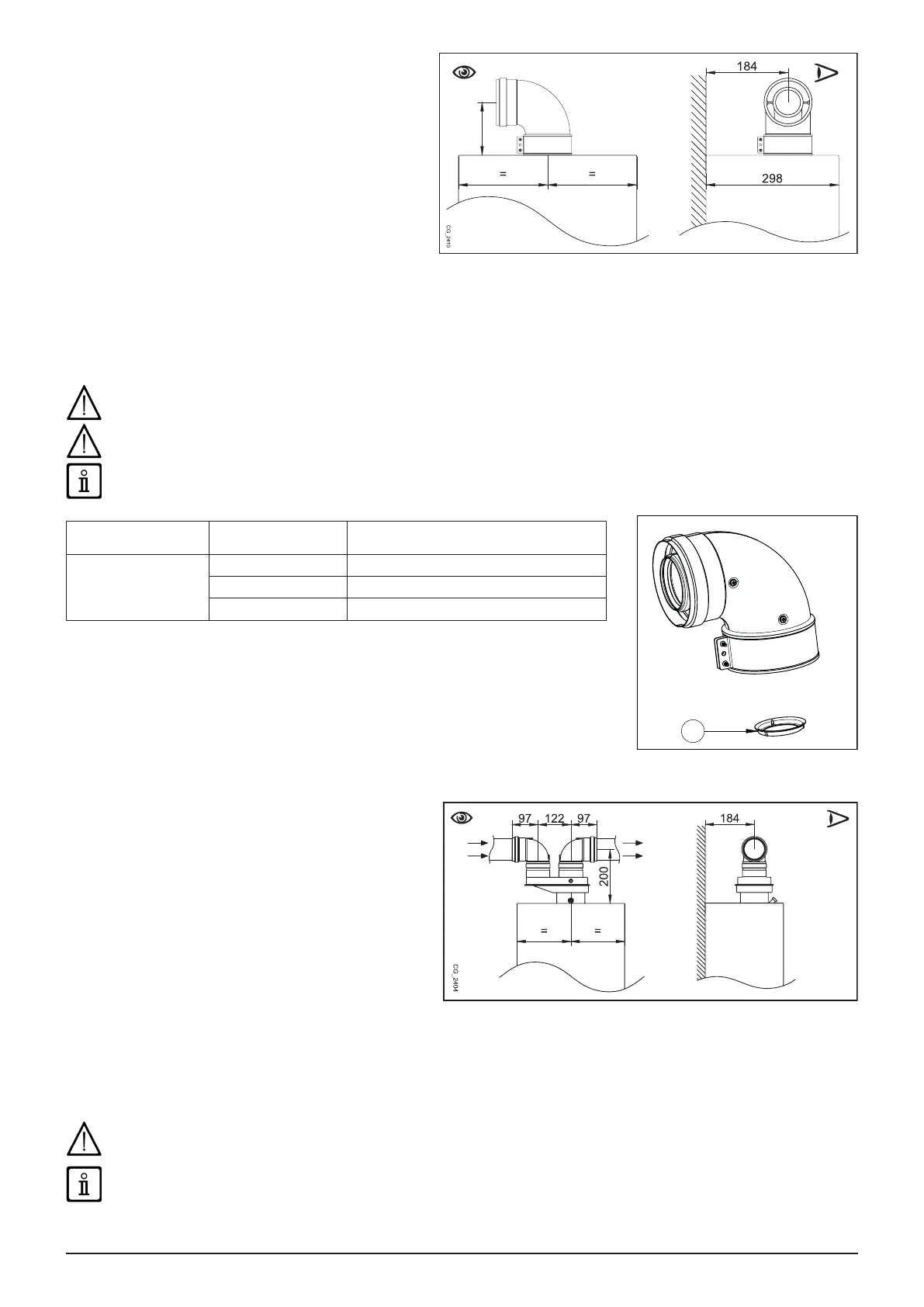

10.1 CONDUCTOS COAXIALES
Este tipo de conducto permite la descarga de los productos
de la combustión y la aspiración del aire comburente ya
sea fuera del edicio, como en conductos de humo de tipo
LAS. La curva coaxial de 90° permite conectar la caldera
a los conductos de descarga-aspiración en cualquier
dirección, gracias a la posibilidad de rotación de 360°.
También se puede utilizar como curva suplementaria
acoplada al conducto coaxial o a la curva de 45°.
Si la salida de gases se encuentra en el exterior, el
conducto de evacuación-aspiración debe sobresalir 18 mm
como mínimo de la pared para que la junta pasamuros de
aluminio pueda jarse y sellarse con el n de evitar fugas
de agua.
• La introducción de un codo de 90° comporta una reducción de 1 metro del largo total del conducto.
• La introducción de un codo de 45° comporta una reducción de 0,5 metros del largo total del conducto.
• El primer codo de 90° no entra en el cálculo de la longitud máxima disponible.
Fijar los tubos de aspiración con dos tornillos galvanizados Ø 4,2 mm, de 19 mm de longitud máxima.
Antes de jar los tornillos, asegurarse de que el extremo del tubo esté introducido en la junta por al menos 45 mm (véanse las
guras al nal del manual en el anexo "SECTION" D).
Asegurarse de dejar una pendiente descendente de 1 cm como mínimo hacia el exterior por cada metro de longitud del conducto.
Medir el diafragma con el calibre.
MODELO Longitud (m)
Utilización del DIAFRAGMA en el
CONDUCTO DE DESCARGA (mm) “A”
1.24 F - 24 F
0 ÷ 1 Ø 43
1 ÷ 2 Ø 45
2 ÷ 5 No
10.2 CONDUCTOS SEPARADOS
Este tipo de conducto permite la descarga de los productos
de la combustión ya sea fuera del edicio como en
conductos de humo individuales.
La aspiración del aire comburente se puede efectuar en
zonas diferentes a las de descarga.
El desdoblador, que se suministra como accesorio, está
jado a la torre (Ø 100/60 mm) de la caldera y permite al
aire comburente y a los humos de descarga entrar/salir de
dos conductos separados (Ø 80 mm). Para más información
leer las instrucciones de instalación que acompañan el
accesorio.
El codo de 90° permite conectar la caldera a los conductos
de descarga y aspiración, adaptándose a las diferentes
exigencias. También se puede utilizar como codo
suplementario acoplado al conducto o al codo de 45°.
• La introducción de un codo de 90° comporta una reducción de 0,5 metros del largo total del conducto.
• La introducción de un codo de 45° comporta una reducción de 0,25 metros del largo total del conducto.
• El primer codo de 90° no entra en el cálculo de la longitud máxima disponible.
Asegurarse de dejar una pendiente descendente de 1 cm como mínimo hacia el exterior por cada metro de longitud del
conducto. En caso de instalación del kit recolector del condensado la pendiente del conducto de descarga debe estar dirigida
hacia la caldera.
Medir el diafragma con el calibre.
116
A
CG_2117
