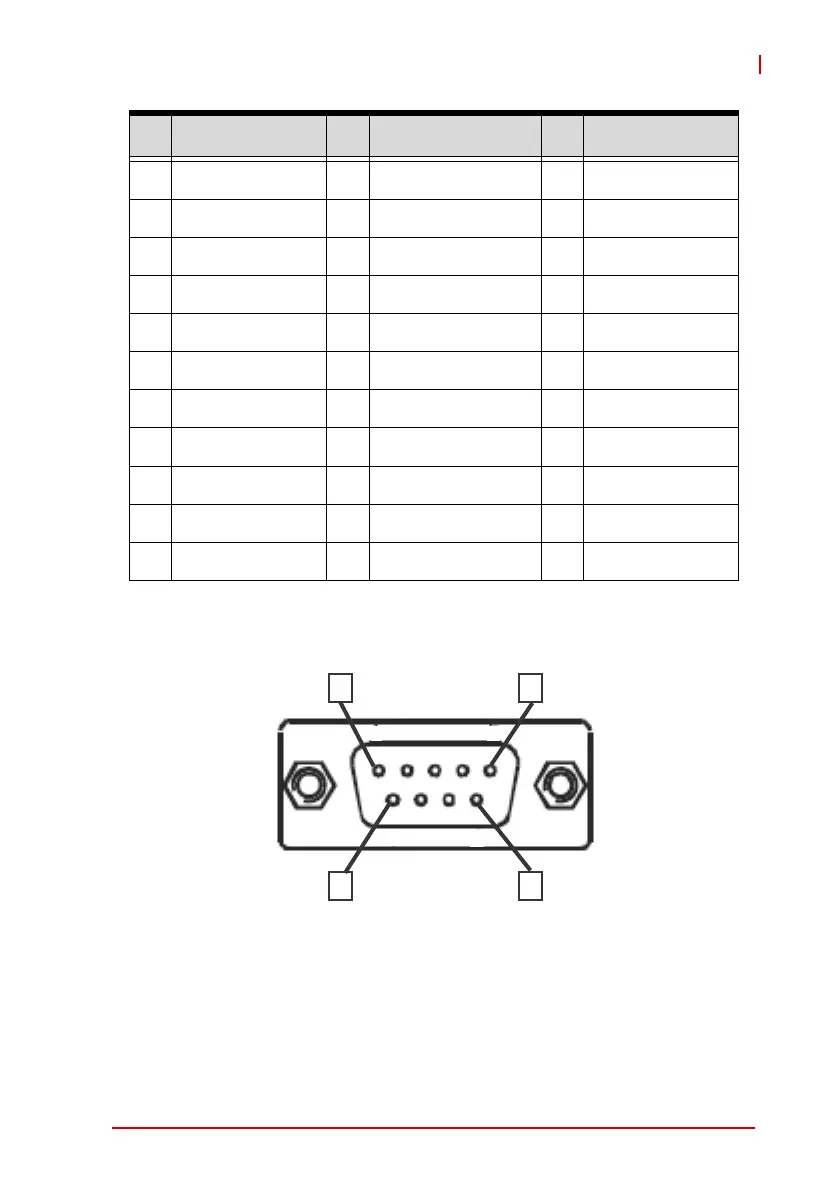

Table 1-8: DB-62P COM Port Pin Assignment
Figure 1-10: D-SUB 9P COM Connector
11 COM2_DTR# 32 COM2_DSR# 53 COM2_RTS#
12 COM2_RI# 33 COM2_DCD# 54 GND
13 IDI_67L 34 IDI_7H 55 IDI_0H
14 IDI_5H 35 IDI_6H 56 IDI_0L
15 IDI_4H 36 IDI_45L 57 IDI_1H
16 IDI_3H 37 IDI_3L 58 IDI_1L
17 EOGND 38 IDI_2L 59 IDI_2H
18 IDO_6 39 IDO_7 60 +V5DIO_ISO
19 IDO_4 40 IDO_5 61 +VDD
20 IDO_2 41 IDO_3 62 +VDD
21 IDO_0 42 IDO_1 N/C
Pin Signal Pin Signal Pin Signal
1 5
6
9
