ASMB-813I User Manual 6
Keep CMOS data/ Clear CMOS data/
Disable ME update Enable ME update

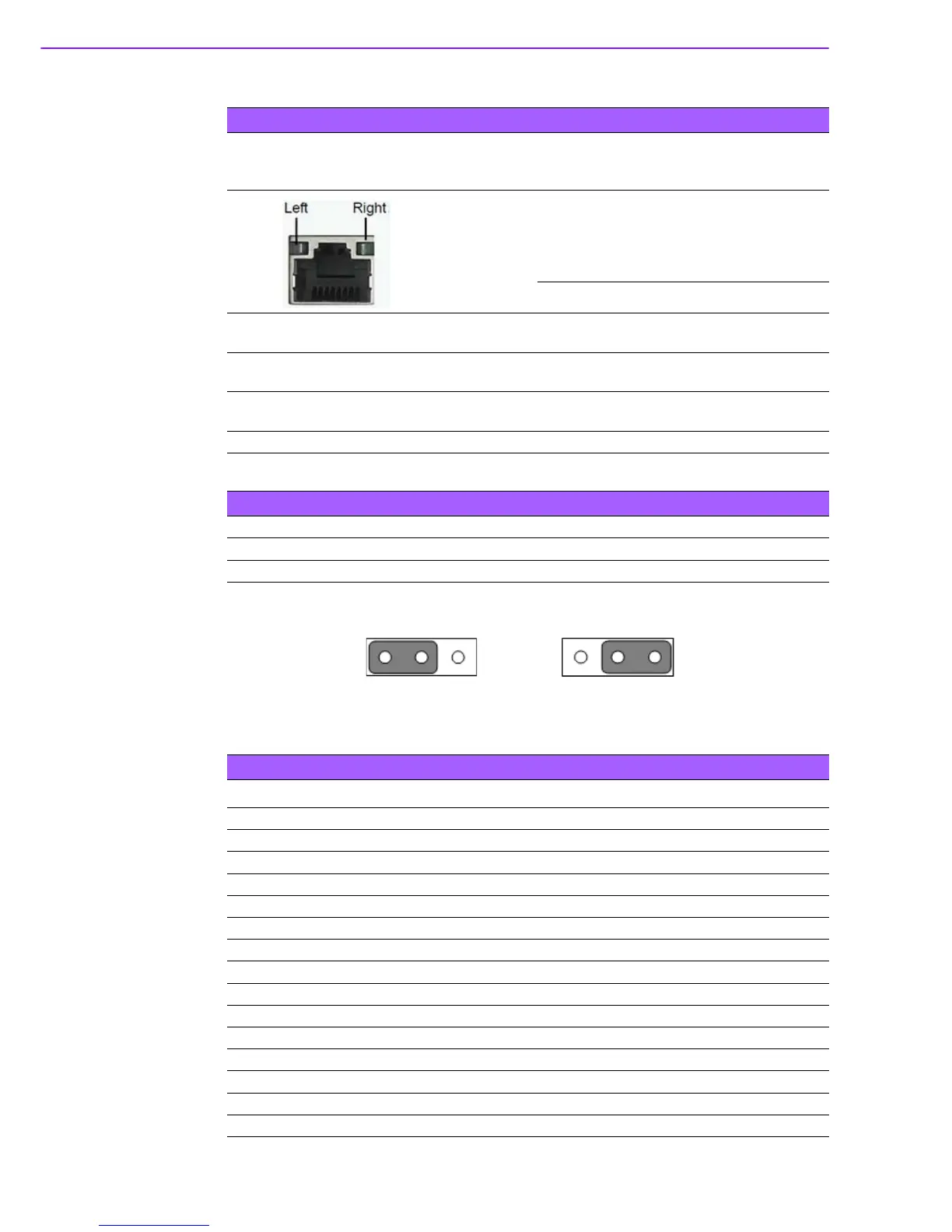

Table 1.2: Onboard LAN LED Color Definition
10/100/1000 Mbps LAN
Link/Activity LED
Scheme
LAN1 & LAN2
Left LED Right LED
10 Mbps
Link
Active
Off
Off
Green
Blinking green
100 Mbps
Link
Active
Amber
Amber
Green
Blinking green
1000 Mbps
Link
Active
Green
Green
Green
Blinking green
No Link Off Off
Table 1.3: Jumpers
Label Function
JCMOS1 CMOS Clear
JME1 ME update
Table 1.4: Connectors
Label Function
ATX12V1 SSI EPS 12V auxiliary power connector (for CPU0) and memory
ATXPWR1 SSI EPS 24-pin main power connector (for system)
SLOT12V1 For PCIe slot 12V input only
AUDIO1 HD audio Interface connector
BIOS1 BIOS SPI ROM
BMC1, BMC2 IPMI connector
COM2 Serial port: RS-232
CPU0 Intel LGA2011 CPU0 socket
CPUFAN0 CPU0 fan connector (4-pin)
DIMMA1/A2 Channel A DIMM1/Channel A DIMM2
DIMMB1/B2 Channel B DIMM1/Channel B DIMM2
DIMMC1/C2 Channel C DIMM1/Channel C DIMM2
DIMMD1/D2 Channel D DIMM1/Channel D DIMM2
EX_THR1 Connector for external thermistor
GPIO1 GPIO function for customize usage
