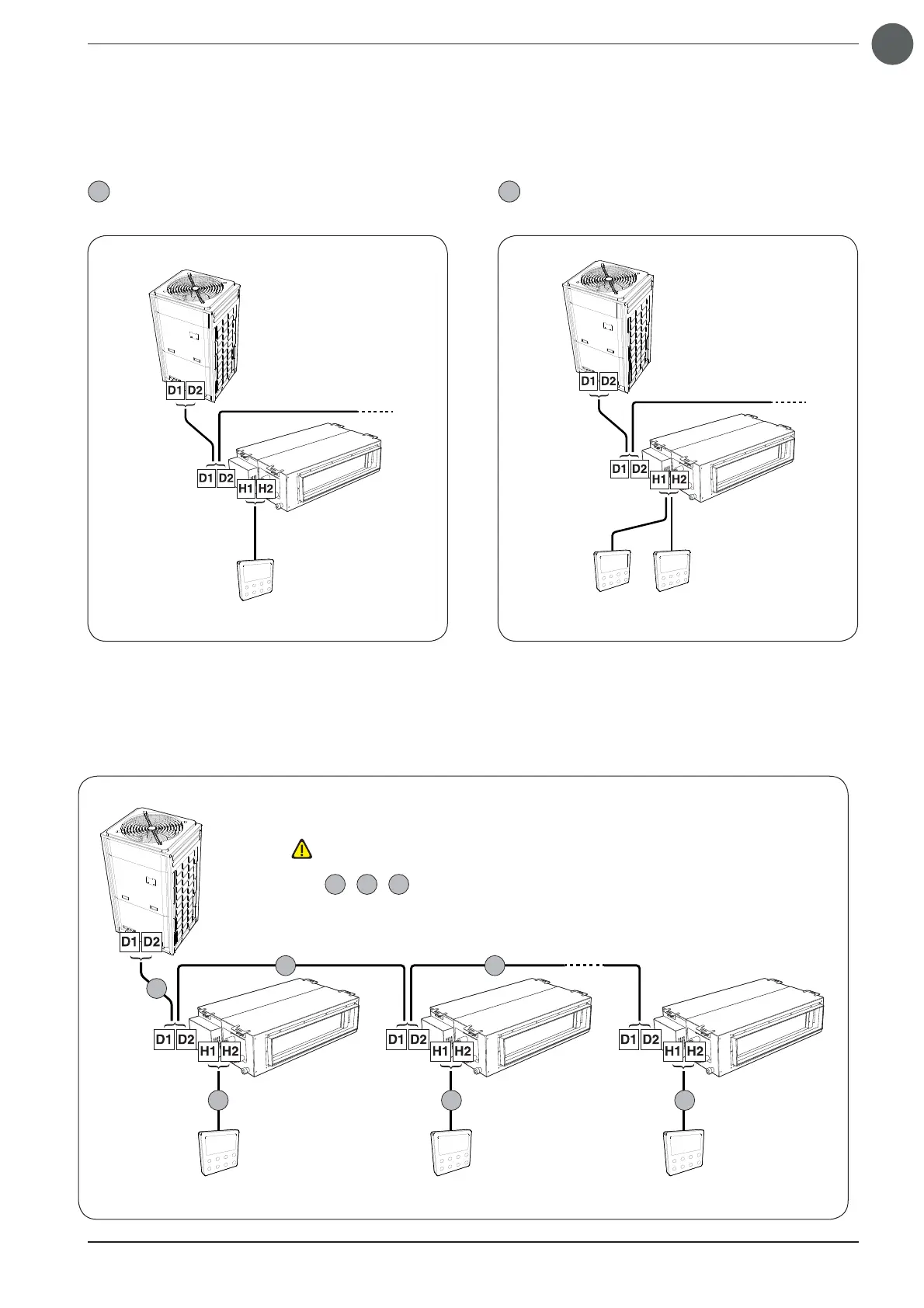

Conexión serial:
El panel con cable se comunica con la unidad interna mediante una conexión serial; Para gestionar la unidad interna con el
panel con cable se pueden seleccionar diferentes confi guraciones:
Conexión INDIVIDUAL, cuando un solo panel con ca-
ble se encarga de gestionar la unidad (o el grupo de
unidades):
A
Conexión DOBLE, cuando dos paneles con cable se encar-
gan de gestionar la unidad (o grupo de unidades). Un panel
debe considerarse como MÁSTER y el otro como SLAVE:
B
Unidad externa
Unidad interna
Panel con cable
Unidad externa
Unidad interna
Panel con
cable
(MÁSTER)
Panel con
cable
(SLAVE)
Unidad externa
Unidad interna (A) Unidad interna (B) Unidad interna (n)
Panel con cable (A) Panel con cable (B) Panel con cable (n)
1
3
2
5
4 6
ATENCIÓN:
2
,
4
,
6
≤ 250 m
La primera posibilidad de conexión serial prevé un panel
(se recuerda que cada unidad o grupo de unidades puede
gestionarse mediante un solo panel o mediante dos paneles
conectados a la misma unidad interna en modo MÁSTER/
SLAVE, tal como se indica en la página anterior) para cada
unidad. Esta solución permite confi gurar el timer, el set point y
la velocidad de ventilación en forma personalizada para cada
unidad interna;
Ejemplos de conexión serial entre panel con cable y unidad interna:
