82
FR

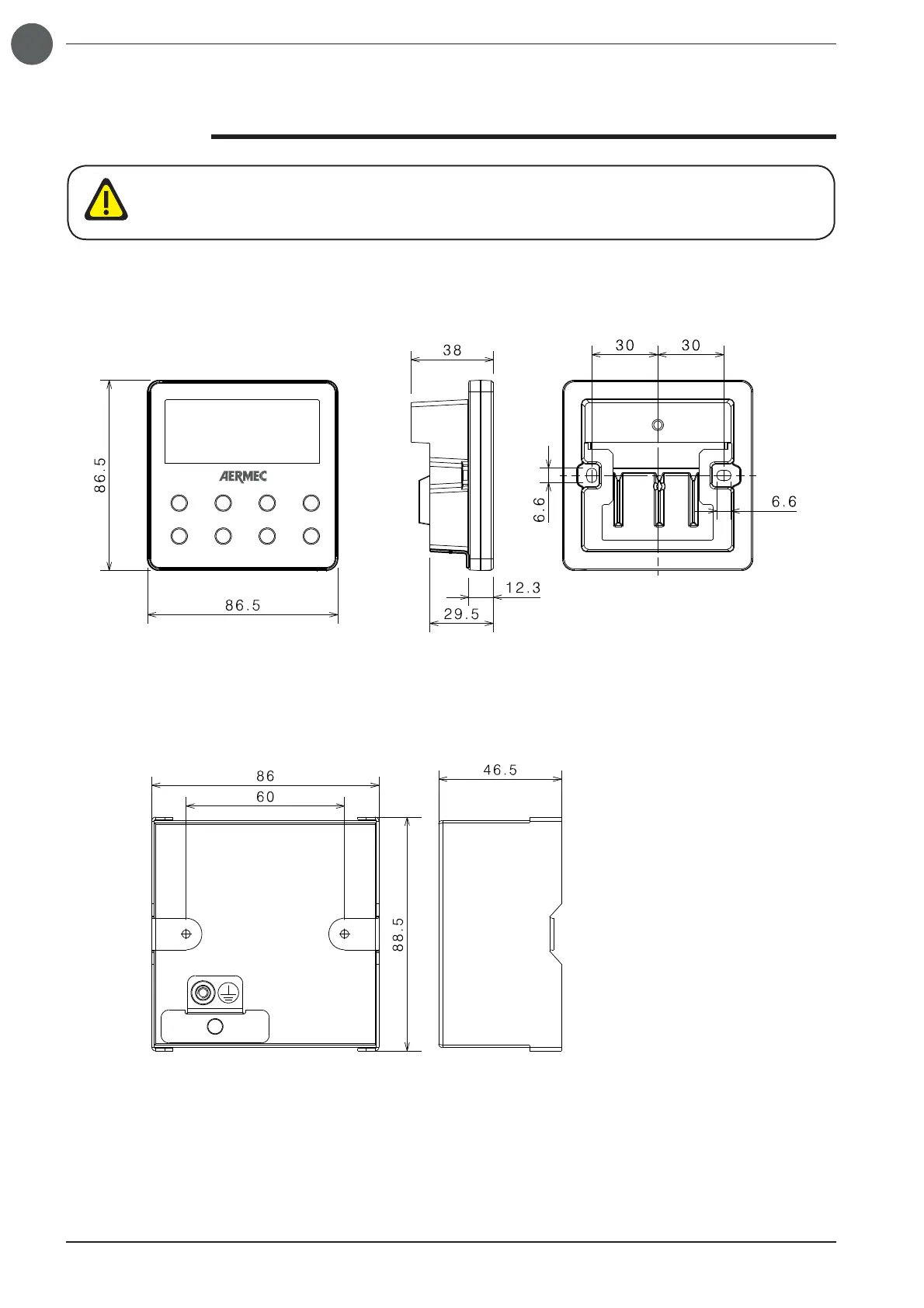

Dimensions du panneau de contrôle câblé (mm) :
Installation du panneau de contrôle câblé
A
TTENTION : LES SYSTÈMES MV
A DOIVENT A
V
OIR OBLIGA
T
OIREMENT UN MASTER (SEU-
LEMENT UN) POUR LA GESTION CORRECTE DES MODES DE FONCTIONNEMENT
.
POUR LA PROCÉDURE DE RÉGLA
GE, SE RÉFÉRER A
U CHAPITRE SPÉCIFIQUE.
Dimensions de l’armoire électrique métallique (mm) :
81
83
Table of Contents
Table of Contents
2
Pannello a Filo Wrc1
4
Interfaccia Utente (Display)
4
Interfaccia Utente (Tasti)
7
Dimensioni del Pannello a Filo (MM)
8
Dimensioni Scatola Elettrica Metallica (MM)
8
Installazione del Pannello a Filo
8
Collegamento Seriale
9
Esempi DI Collegamento Seriale Tra Pannello a Filo Ed Unità Interna
9
Accendere O Spegnere L'unità Interna
13
Funzioni Disponibili da Pannello a Filo
13
Modificare la Modalità DI Funzionamento Per L'unità Interna
14
Modificare la Temperatura DI Lavoro
15
Modificare la Velocità Dei Ventilatori
15
Modificare Il Timer Per Accensione E Spegnimento Programmato (Modalità Conto Alla Rovescia)
16
Impostare L'orario DI Sistema (Usato solo Nella Modalità Orologio)
17
Modificare Il Timer Per Accensione E Spegnimento Programmato (Modalità Orologio)
18
Impostare L'oscillazzione Delle Alette DI Mandata (Swing)
20
Impostare la Funzione Quiet (Abbassa Il Livello DI Rumorosità Prodotta Dall'unità Interna)
21
Impostare la Funzione DI Benessere Notturno
22
Impostare la Funzione Display Su Unità Interna (Led E Display a Doppia Cifra)
23
Impostare la Funzione Risparmio Energetico (Attivo Su Unità Interna)
24
Impostare L'allarme Pulizia Filtro Unità Interna
25
Impostare la Funzione X-Fan Su Unità Interna
26
Impostare la Funzione Antigelo Su Unità Interna
27
Impostare Il Blocco Dei Tasti Sul Pannello a Filo
28
Visualizzare I Parametri Operativi Dell'unità Interna
29
Lista Dei Parametri Operativi (Dati in Sola Lettura)
30
Attivazione del Menù Modifica Dei Parametri Operativi Dell'unità Interna
32
Attivazione del Menù Modifica Dei Parametri Operativi Evoluti Dell'unità Interna
35
Visualizzazione Errori DI Funzionamento O Messaggi DI Sistema
36
Wired Panel Wrc1
41
User Interface (Display)
41
User Interface (Keys)
44
Dimensions of the Wired Panel (MM)
45
Dimensions of Metal Electrical Box (MM)
45
Installing the Wired Panel
45
Serial Connection
46
Examples of Serial Connection between Wired Panel and Indoor Unit
46
Switching the Indoor Unit on and off
50
Functions Available Via the Wired Panel
50
Modifying the Operating Mode for the Indoor Unit
51
Modifying the Operating Temperature
52
Modifying Fan Speed
52
Modifying the Programmed On/Off Timer (Countdown Mode)
53
Set System Time (Only Used in Clock Mode)
54
Modifying the Programmed On/Off Timer (Clock Mode)
55
Set Delivery Fin Swing
57
Set Quiet Function (Reduces the Noise Generated by the Indoor Unit)
58
Setting Night-Time Comfort Function
59
Set the Display Function on the Indoor Unit (Led and Two-Figure Display)
60
Set the Energy Saving Function (Active on Indoor Unit)
61
Set Indoor Unit Filter Cleaning Alarm
62
Set the X-Fan Function on Indoor Unit
63
Set the Antifreeze Function on Indoor Unit
64
Set Key Lock on Wired Panel
65
Display Indoor Unit Operating Parameters
66
List of Operating Parameters (Read-Only Data)
67
Activating the Indoor Unit Operating Parameter Modification Menu
69
Activating the Indoor Unit Advanced Operating Parameter Modification Menu
72
Display Operating Errors or System Messages
73
Panneau de Contrôle Câblé Wrc1
78
Interface Utilisateur (Afficheur)
78
Interface Utilisateur (Boutons)
81
Dimensions du Panneau de Contrôle Câblé (MM)
82
Dimensions de L'armoire Électrique Métallique (MM)
82
Installation du Panneau de Contrôle Câblé
82
Liaison Série
83
Exemples de Liaison Série entre Le Panneau de Contrôle Câblé Et L'unité Intérieure
83
Fonctions Disponibles Par Panneau de Contrôle Câblé
87
Allumer Ou Éteindre L'unité Intérieure
87
Modifier Le Mode de Fonctionnement Pour L'unité Intérieure
88
Modifier la Température de Fonctionnement
89
Modifier la Vitesse des Ventilateurs
89
Modifier Le Temporisateur D'allumage Et D'arrêt Programmés (Mode Compte À Rebours)
90
Régler L'heure de Système (Utilisé Uniquement en Mode Horloge)
91
Modifier Le Temporisateur D'allumage Et D'arrêt Programmés (Mode Horloge)
92
Régler L'oscillation des Ailettes de Refoulement (Swing)
94
Régler la Fonction Quiet (Elle Descend Le Niveau de Bruit Produit Par L'unité Intérieure)
95
Régler la Fonction Bien-Être Nocturne
96
Régler la Fonction Affichage Sur L'unité Intérieure (Voyant Et Afficheur À Deux Chiffres)
97
Régler la Fonction Économie D'énergie (Active Sur L'unité Intérieure)
98
Régler L'alarme Nettoyage du Filtre de L'unité Intérieure
99
Régler la Fonction X-Fan Sur L'unité Intérieure
100
Régler la Fonction Antigel Sur L'unité Intérieure
101
Régler Le Blocage des Boutons Sur Le Panneau de Contrôle Câblé
102
Afficher Les Paramètres de Fonctionnement de L'unité Intérieure
103
Liste des Paramètres de Fonctionnement (Donnés en Lecture Seule)
104
Activation du Menu de Modification des Paramètres de Fonctionnement de L'unité Intérieure
106
Activation du Menu de Modification des Paramètres de Fonctionnement Avancés de L'unité Intérieure
109
Affichage des Erreurs de Fonctionnement Ou des Messages de Système
110
Verdrahtete Bedientafel Wrc1
115
Benutzerschnittstelle (Display)
115
Benutzerschnittstelle (Tasten)
118
Abmessungen der Verdrahteten Bedientafel
119
Abmessungen des Schaltkastens aus Metall (MM)
119
Installation der Verdrahteten Bedientafel
119
Serielle Verbindung
120
Beispiele einer Seriellen Verbindung zwischen Verdrahteter Bedientafel und Innengerät
120
Ein- und Abschalten des Innengeräts
124
Funktionen der Verdrahteten Bedientafel
124
Anpassung des Funktionsmodus des Innengeräts
125
Änderung der Betriebstemperatur
126
Änderung der Lüfterdrehzahl
126
Timereinstellung für Programmiertes Ein- und Abschalten (Countdown-Modus)
127
Einstellung der Systemzeit (nur IM Uhr-Modus Verwendet)
128
Timereinstellung für Programmiertes Ein- und Abschalten (Uhr-Modus)
129
Einstellung der Schwenkung der Luftauslasslamellen (Swing)
131
Einstellung der Quiet-Funktion (zur Senkung des Geräuschpegels des Innengeräts)
132
Einstellung der Nacht-Komfort-Funktion
133
Einstellung der Display-Funktion am Innengerät (Led und 2-Zeilen-Display)
134
Einstellung der Energieeinsparung-Funktion (am Innengerät)
135
Einstellung des Filterreinigung-Alarms des Innengeräts
136
Einstellung der X-Fan-Funktion am Innengerät
137
Einstellung der Frostschutz-Funktion am Innengerät
138
Einstellung der Tastensperre an der Verdrahteten Bedientafel
139
Anzeige der Betriebsparameter des Innengeräts
140
Liste der Betriebsparameter (Nurlesedaten)
141
Aktivierung des Bearbeitungsmenüs der Betriebsparameter des Innengeräts
143
Aktivierung des Bearbeitungsmenüs der Erweiterten Betriebsparameter des Innengeräts
146
Anzeige der Betriebsfehler oder der Systemnachrichten
147
Panel con Cable Wrc1
152
Interfaz de Usuario (Pantalla)
152
Interfaz de Usuario (Teclas)
155
Dimensiones del Panel con Cable (MM)
156
Dimensiones de la Caja Eléctrica de Metal (MM)
156
Instalación del Panel con Cable
156
Conexión Serial
157
Ejemplos de Conexión Serial entre Panel con Cable y Unidad Interna
157
Encender O Apagar la Unidad Interna
161
Funciones Disponibles en el Panel con Cable
161
Modificar el Modo de Funcionamiento para la Unidad Interna
162
Modificar la Temperatura de Trabajo
163
Modificar la Velocidad de Los Ventiladores
163
Modificar el Timer para el Encendido y Apagado Programados (Modo Cuenta Regresiva)
164
Configurar el Horario de Sistema (Se Usa solo en Modo Reloj)
165
Modificar el Timer para Encendido O Apagado Programados (Modo Reloj)
166
Configurar la Oscilación de las Aletas de Ventilación (Swing)
168
Configurar la Función Quiet (Disminuye el Nivel del Ruido Producido por la Unidad Interna)
169
Seleccionar la Función de Bienestar Nocturno
170
Seleccionar la Función Display en Unidad Interna (Led y Pantalla de Doble Cifra)
171
Seleccionar la Función Ahorro Energético (Activo en la Unidad Interna)
172
Seleccionar la Alarma Limpieza Filtro de la Unidad Interna
173
Seleccionar la Función X-Fan en la Unidad Interna
174
Seleccionar la Función Antihielo en la Unidad Interna
175
Configurar el Bloqueo de Teclas en el Panel con Cable
176
Visualizar Los Parámetros Operativos de la Unidad Interna
177
Lista de Los Parámetros Operativos (Datos de solo Lectura)
178
Activación del Menú de Modificación de Los Parámetros Operativos de la Unidad Interna
180
Activación del Menú de Modificación de Los Parámetros Operativos Avanzados de la Unidad Interna
183
Visualización de Errores de Funcionamiento O Mensajes del Sistema
184
