Collegamento seriale:
Il pannello a fi lo comunica con l’unità interna tramite un collegamento seriale; è possibile scegliere diverse confi gurazioni nella
gestione dell’unità interna tramite pannello a fi lo:

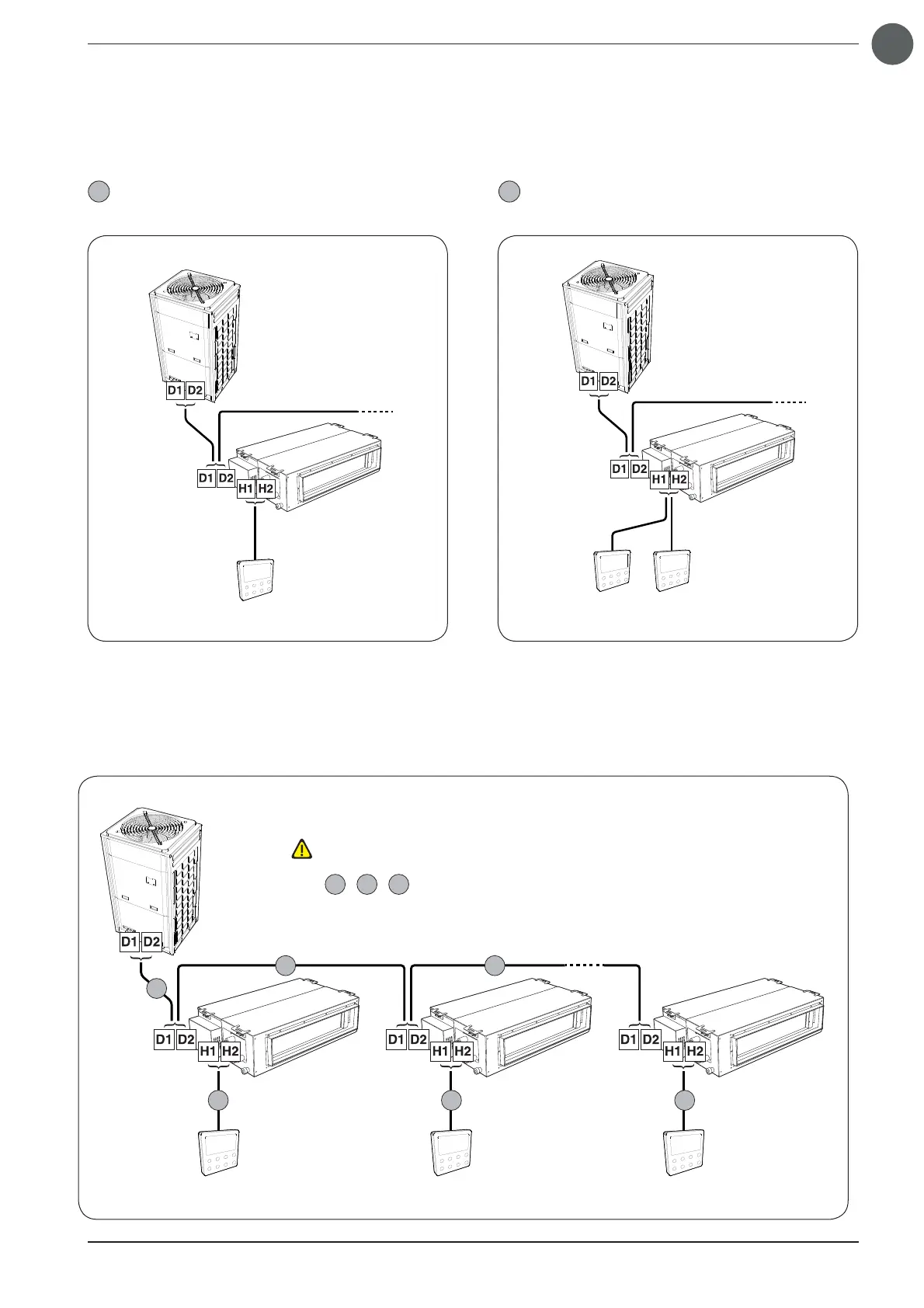

Collegamento SINGOLO, in cui l’unità (o il gruppo di
unità) è gestito da un solo pannello a fi lo:
A
Collegamento DOPPIO, in cui l’unità (o il gruppo di
unità) è gestito da due pannelli a fi lo di cui uno è da
considerarsi MASTER mentre l’altro è SLAVE:
B
Unità esterna
Unità interna
Pannelo a fi lo
Unità esterna
Unità interna
Pannelo a fi lo
(MASTER)
Pannelo a fi lo
(SLAVE)
Unità esterna
Unità interna (A) Unità interna (B) Unità interna (n)
Pannello a fi lo (A) Pannello a fi lo (B) Pannello a fi lo (n)
1
3
2
5
4 6
ATTENZIONE:
2
,
4
,
6
≤ 250m
La prima possibilità di collegamento seriale, prevede un pan-
nello (si ricorda che ogni singola unità, o gruppo di unità può
essere gestito da un singolo pannello oppure da due pannelli
collegati alla stessa unità interna in modalità MASTER/SLAVE,
come indicato nella pagina precedente) per ogni unità, que-
sta soluzione permette di impostare timer, setpoint e velocità
di ventilazione personalizzati per ogni unità interna;
Esempi di collegamento seriale tra pannello a filo ed unità interna:
