Liaison série :
Le panneau de contrôle câblé communique avec l’unité intérieure au moyen d’une liaison série. Il est possible de choisir de
différentes confi gurations dans la gestion de l’unité intérieure au moyen du panneau de contrôle câblé :

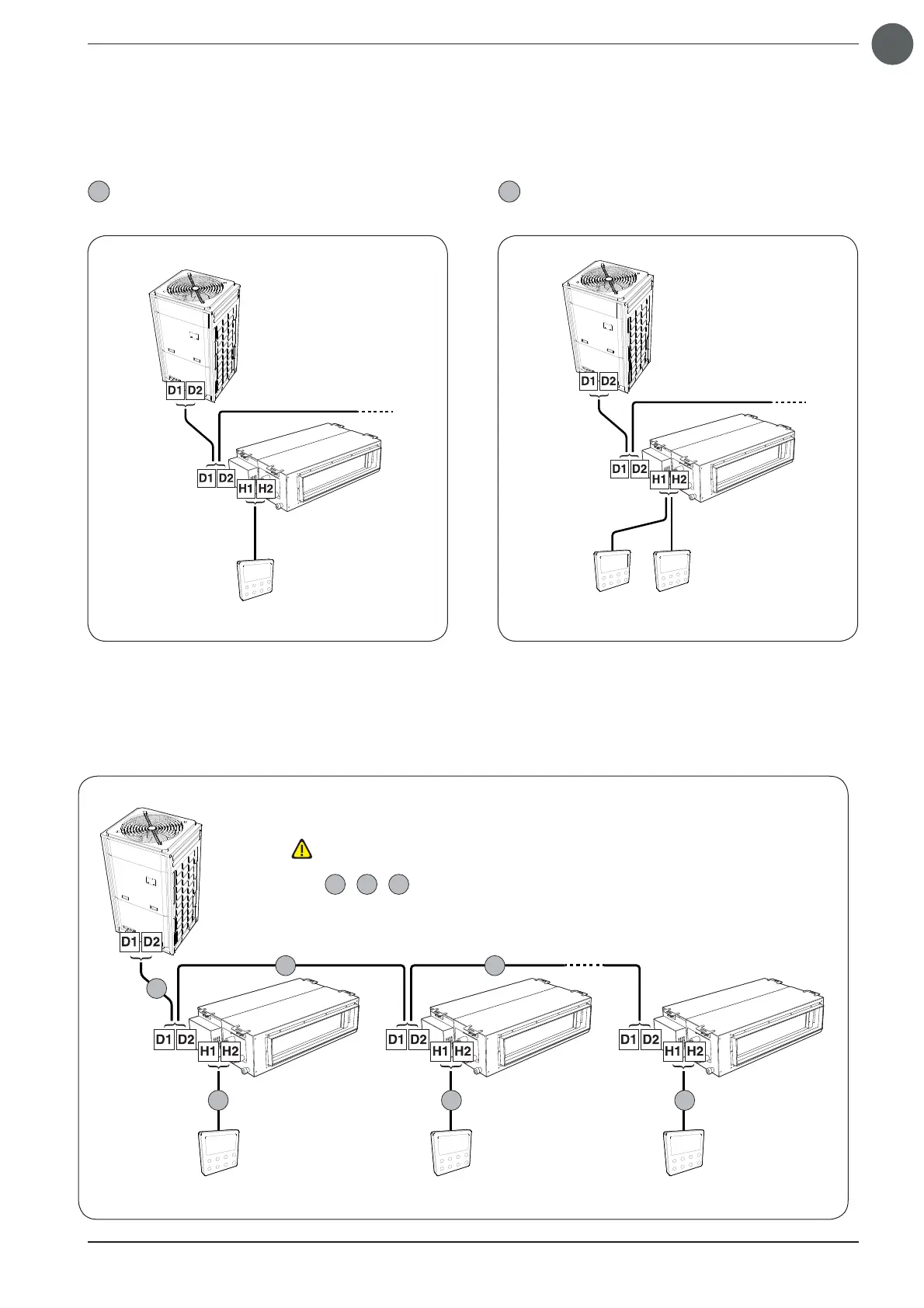

Liaison SIMPLE, où l’unité (ou le groupe d’unités) est
gérée par un seul panneau de contrôle câblé :
A
Liaison DOUBLE, où l’unité (ou le groupe d’unités) est gé-
rée par deux panneaux de contrôle câblés, dont l’un doit être
considéré comme MASTER et l’autre comme SLAVE :
B
Unité extérieure
Unité intérieure
Panneau de commande câblé
Unité extérieure
Unité intérieure
Panneau de com-
mande câblé
(MASTER)
Panneau de com-
mande câblé
(SLAVE)
Unité extérieure
Unité intérieure (A) Unité intérieure (B) Unité intérieure (n)
Panneau de contrôle câblé (A) Panneau de contrôle câblé (B) Panneau de contrôle câblé (n)
1
3
2
5
4 6
ATTENTION :
2
,
4
,
6
≤ 250 m
La première possibilité de liaison série prévoit un panneau (il
faut rappeler que chaque unité ou groupe d’unités peut être
géré par un seul panneau ou par deux panneaux connectés à
la même unité intérieure en mode MASTER/SLAVE, comme in-
diqué dans la page précédente) pour chaque unité ; cette so-
lution permet de régler le temporisateur, le point de consigne
et la vitesse de ventilation personnalisés pour chaque unité
intérieure ;
Exemples de liaison série entre le panneau de contrôle câblé et l’unité intérieure :
