10
IT
Unità esterna
Unità interna (A) Unità interna (B) Unità interna (n)
Pannello a fi lo
1
3
2
5
4 6
ATTENZIONE:
2
+
4
+
6
≤ 250m

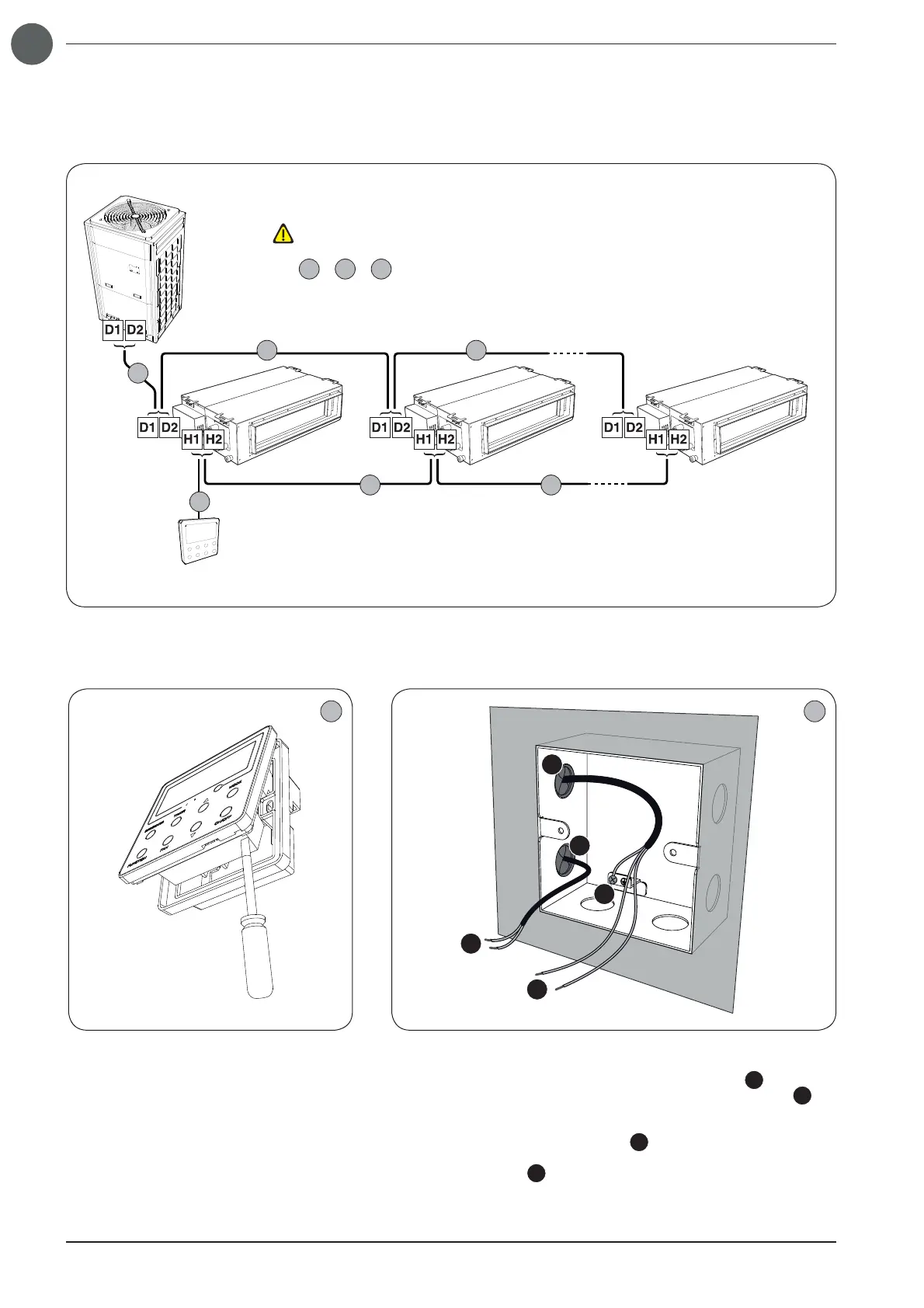

La seconda possibilità di collegamento seriale, prevede un
solo pannello (si ricorda che ogni gruppo di unità può essere
gestito da un singolo pannello oppure da due pannelli col-
legati alla stessa unità interna in modalità MASTER/SLAVE,
come indicato nella pagina precedente) per un intero gruppo
di unità (un gruppo può essere formato da massimo 16 unità),
questa soluzione permette di impostare timer, setpoint e velo-
cità di ventilazione unici per tutte le unità interne del gruppo;
La prima operazione per installare il pannello a
fi lo, prevede di aprirlo tramite l’uso di un cac-
ciavite piatto, facendo pressione nell’apposita
fessura sulla base del pannello.
1
Procedura d’installazione del pannello a fi lo:
È necessario installare a muro la scatola elettrica metallica fornita a cor-
redo; una volta adeguatamente predisposta a muro, far passare i cavi (si
ricorda l’utilizzo dei passacavi in gomma forniti a corredo
A
):
• Un cavo bipolare per il collegamento seriale con l’unità interna (
C
);
• Un cavo tripolare (per maggiori informazioni sulle caratteristiche dei
cavi di collegamento fare riferimento alla sezione specifi ca) per il collega-
mento dell’eventuale contatto esterno (
D
); SI RICORDA CHE È NECES-
SARIO COLLEGARE A TERRA LA SCATOLA ELETTRICA UTILIZZANDO
L’APPOSITO PUNTO (
B
) E LA VITE FORNITA A CORREDO
2
A
A
B
C
D
