Il collegamento dei cavi deve avvenire serrando i morsetti a vite tramite un apposito cacciavite a stella; i collegamenti da
eseguire sono i seguenti:
• Cavo seriale unità interne (
A
): morsetti H1 e H2;
• Cavo per il collegamento contatto esterno con segnale 5-24Vdc (
B
): morsetti GND e VCC (il segnale in tensione si collega
al morsetto VCC);
• Cavo per il collegamento contatto esterno con segnale in tensione alternata 100-240V 50/60Hz (
C
): morsetti L e N;
Le caratteristiche del cavo per il collegamento seriale da utilizzare sono le seguenti:
Tipo di cavo Lunghezza max Diametro Note
Cavo 2 poli standard con
isolamento in PVC
(60227 IEC 52 / 60227 IEC 53)
250 metri da 2x0,75 a 2x1,25mm
2
Il cavo di comunicazione seriale
NON è fornito a corredo
3
A
B
C
Il pannello a filo può gestire due tipologie di segnale in arrivo dal dispositivo di controllo: 100-240V
AC
(50/60Hz)oppure 5-24V
DC
in base alla tipologia di segnale, il dispositivo di controllo dovrà essere collegato in maniera adeguata al pannello a filo, come
indicato negli schemi seguenti:

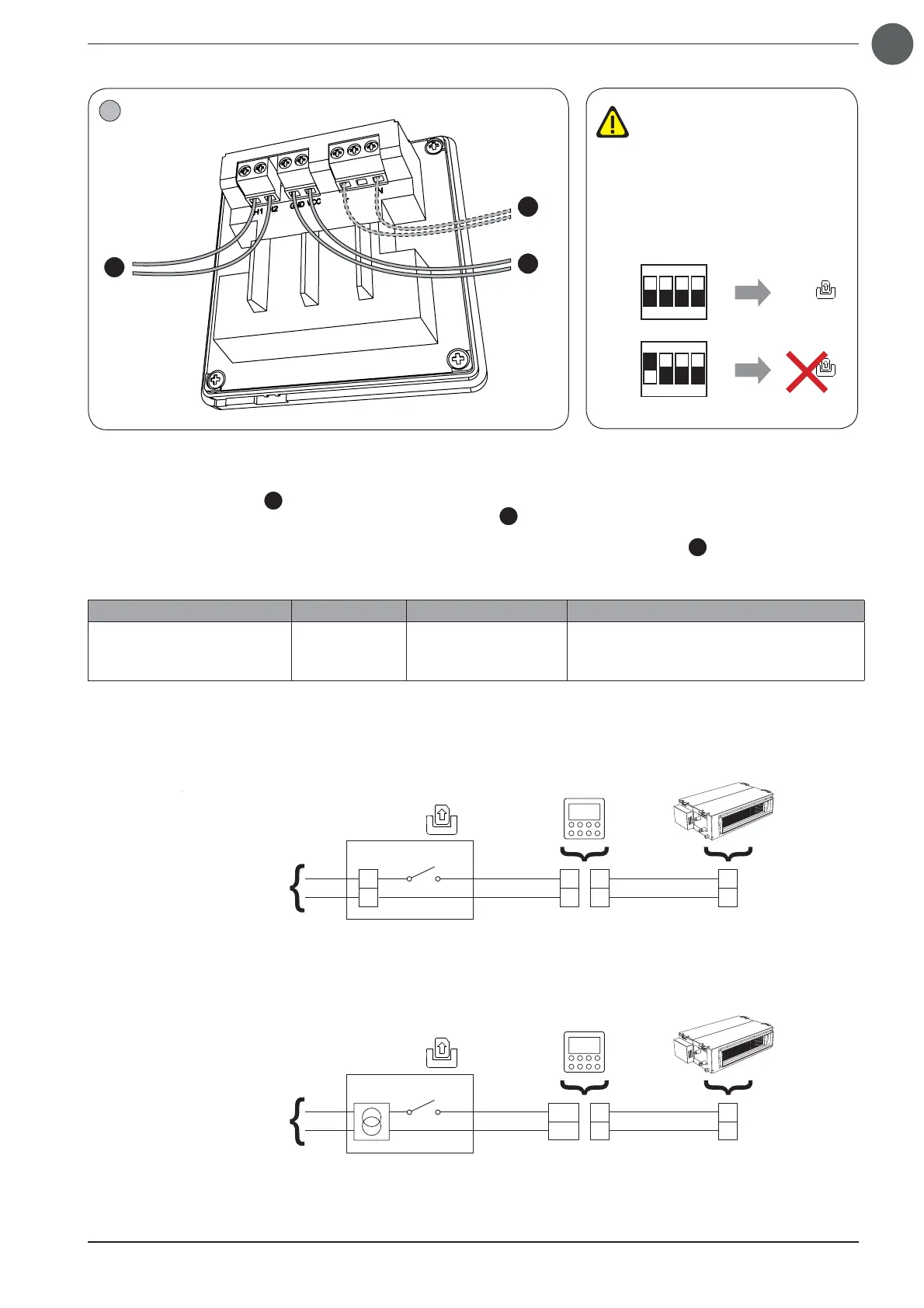

Collegamento panello a filo al contatto esterno con segnale 100-240V
AC
N
L
N
L
H1
H2
H1
H2
100-240V~50/60Hz
Gate control
100-240 VAC
WRC1
Collegamento panello a filo al contatto esterno con segnale 5-24V
DC
H1
H2
H1
H2
100-240V~50/60Hz
Gate control
VCC
GND
5-24 VDC
WRC1
S1 DIP
S1 DIP
Gate control
Gate control
12
ON
34
12
ON
34
ON - ON
(default)
OFF - ON
La funzione Gate Control è abili-
tata di default; per disabilitarla è
necessario agire sul dip switch
S1 (posto sulla scheda elettro-
nica, e raggiungibile svitando le
4 viti che chiudono la scocca in
plastica), modifi cando il valore
del dip 1, come indicato in fi gura:
