159
ES

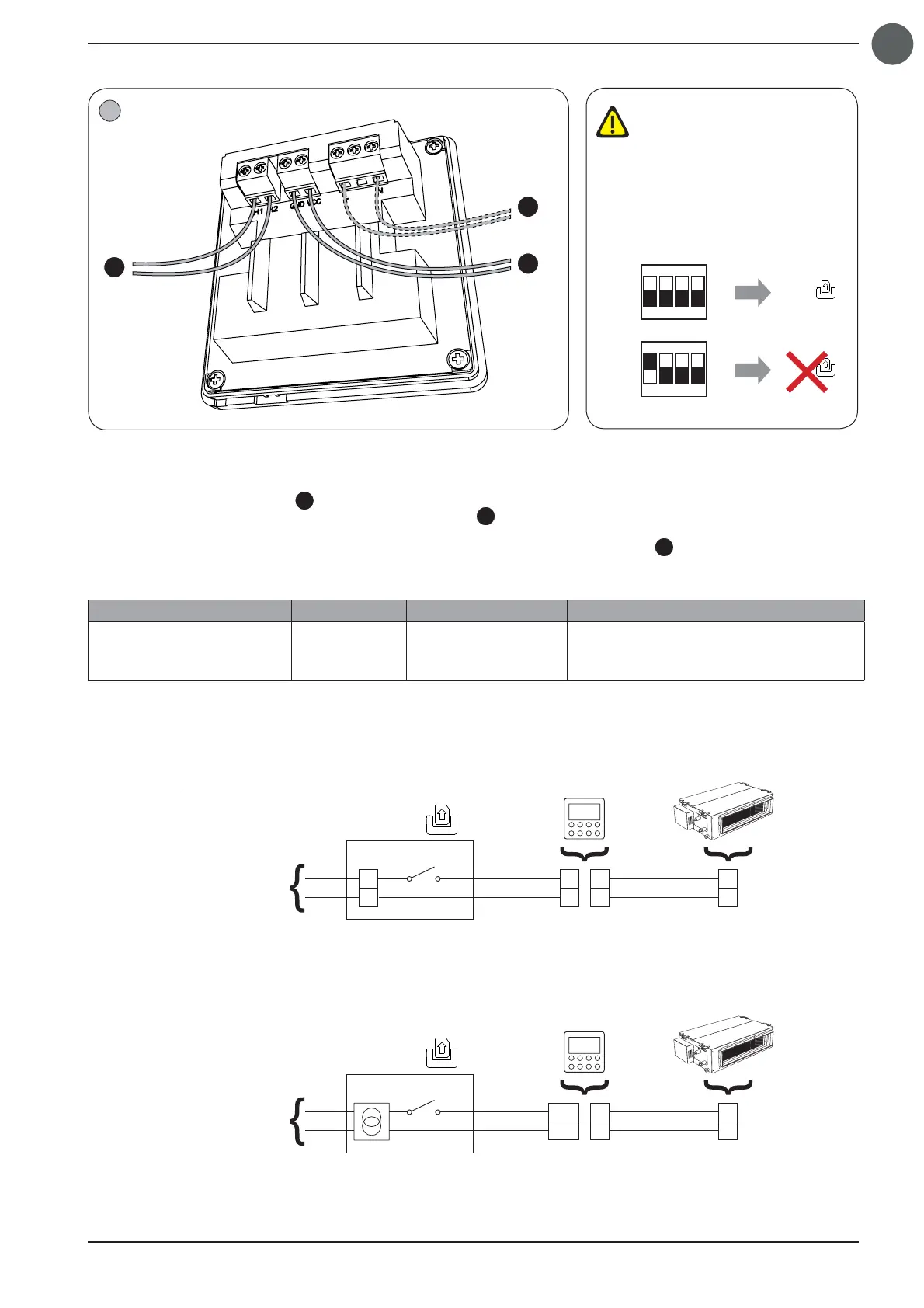

Los cables deben conectarse apretando los bornes de tornillo utilizando un destornillador de estrella adecuado; las conexio-
nes que se deben realizar son las siguientes:
• Cable serial unidades internas (
A
): bornes H1 y H2;
• Cable para la conexión contacto externo con señal 5-24Vdc (
B
): bornes GND y VCC (la señal en tensión se conecta al
borne VCC);
• Cable para la conexión del contacto externo con señal tensión alterna 100-240V 50/60Hz (
C
): bornes L y N;
Las características del cable para la conexión serial a utilizarse son las siguientes:
Tipo de cable Longitud máx. Diámetro Notas
Cable de 2 polos estándar con
aislamiento de PVC
(60227 IEC 52 / 60227 IEC 53)
250 metros de 2x0,75 a 2x1,25 mm
2
El cable de comunicación serial
NO se suministra en dotación
El panel con cable puede gestionar dos tipos de señales transmitidas por el dispositivo de control: 100-240V
AC
(50/60Hz) ó 5-24V
DC
de acuerdo con el tipo de señal, el dispositivo de control deberá conectarse adecuadamente al panel con cable, como se
muestra en los siguientes esquemas:
Conexión del panel con cable al contacto externo con señal 100-240 V
AC
N
L
N
L
H1
H2
H1
H2
100-240V~50/60Hz
Gate control
100-240 VAC
WRC1
WRC1
(1)2)
Conexión del panel con cable al contacto externo con señal 5-24 V
AC
H1
H2
H1
H2
100-240V~50/60Hz
Gate control
VCC
GND
5-24 VDC
WRC1
3
A
B
C
S1 DIP
S1 DIP
Gate control
Gate control
12
ON
34
12
ON
34
ON - ON
(default)
OFF - ON
La función de control de puerta está
activado por defecto; Para desactivar
es necesario actuar sobre el interruptor
DIP S1 (colocado sobre la tarjeta elec-
trónica, y accesible afl ojando los cuatro
tornillos que cierran la carcasa de plásti-
co), cambiando el valor de la inmersión
1, como se muestra en la fi gura:
