85
FR

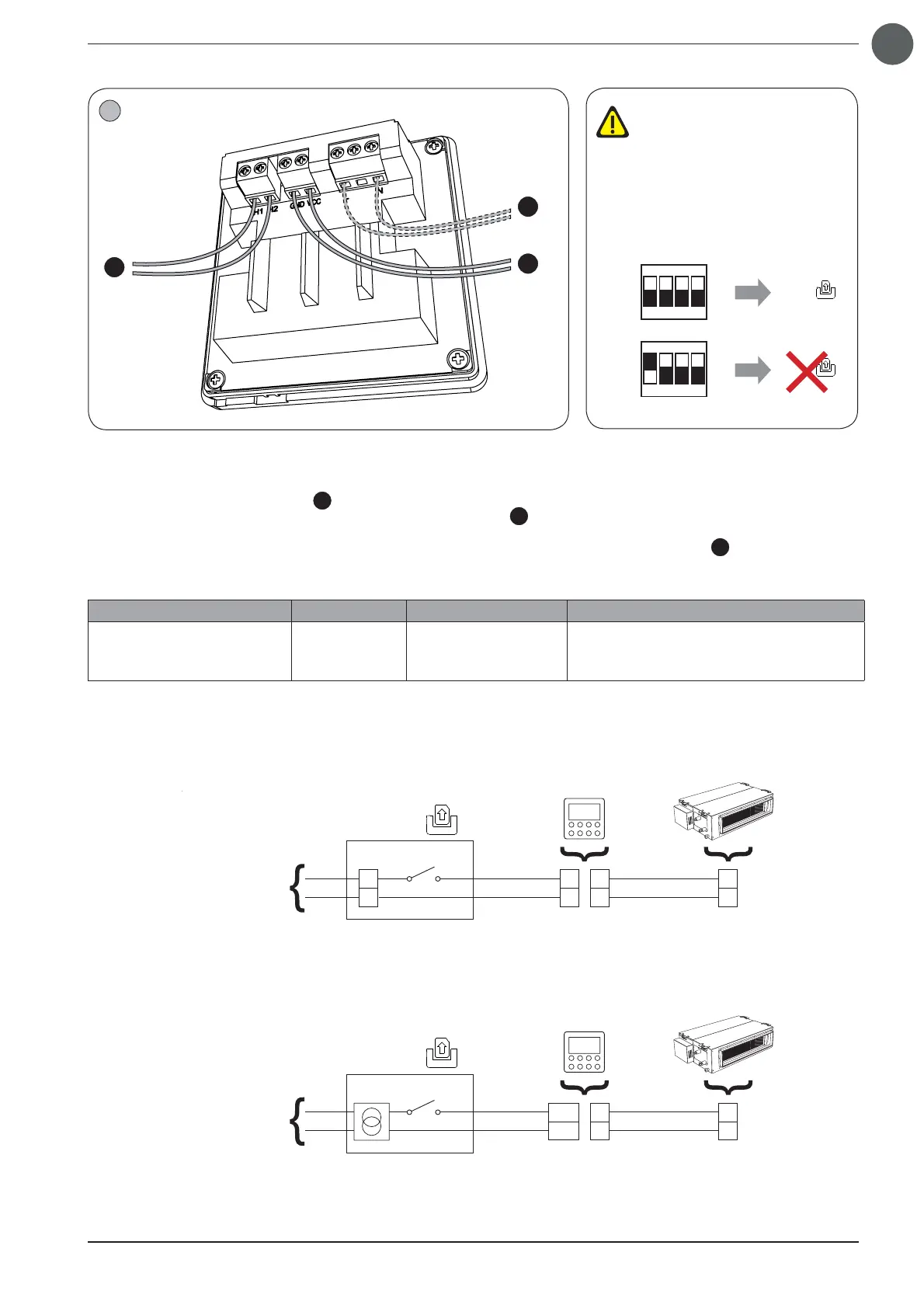

La connexion des câbles doit être effectuée en serrant les bornes à vis à l’aide d’un tournevis cruciforme. Les connexions à
effectuer sont les suivantes :
• Câble série des unités intérieures (
A
) : bornes H1 et H2.
• Câble de connexion du contact extérieur avec un signal 5-24 Vcc (
B
) : bornes GND et VCC (le signal de tension est
connecté à la borne VCC).
• Câble de connexion du contact extérieur avec un signal de tension alternative 100-240 V 50/60 Hz (
C
) : bornes L et N.
Les caractéristiques du câble de liaison série à utiliser sont les suivantes :
Type de câble Longueur max. Diamètre Remarque
Câble à 2 pôles standard avec
isolement en PVC
(60227 IEC 52 / 60227 IEC 53)
250 mètres de 2x0,75 à 2x1,25 mm
2
Le câble de liaison série
N’EST PAS fourni de série
Le panneau de contrôle câblé peut gérer deux types de signal en provenance du dispositif de commande : 100-240 V
CA
(50/60 Hz)
ou 5-24 V
CC
En fonction du type de signal, le dispositif de commande devra être correctement connecté au panneau de contrôle câblé,
comme indiqué sur les schémas suivants :
Raccordement du panneau de contrôle câblé au contact extérieur avec un signal 100-240 V
CA
N
L
N
L
H1
H2
H1
H2
100-240V~50/60Hz
Gate control
100-240 VAC
WRC1
WRC1
(1)2)
Raccordement du panneau de contrôle câblé au contact extérieur avec un signal 5-24 V
CC
H1
H2
H1
H2
100-240V~50/60Hz
Gate control
VCC
GND
5-24 VDC
WRC1
3
A
B
C
S1 DIP
S1 DIP
Gate control
Gate control
12
ON
34
12
ON
34
ON - ON
(default)
OFF - ON
La fonction Gate Control est activée
par défaut; Pour désactiver il est
nécessaire d’agir sur le commutateur
DIP S1 (placé sur la carte électronique
et accessibles en dévissant les quatre
vis qui ferment la coque en plastique),
en changeant la valeur du creux 1,
comme représenté sur la fi gure:
