ahlmann AL70 - Heizungs- und Belüftungsanlage

L06M L06M5-5

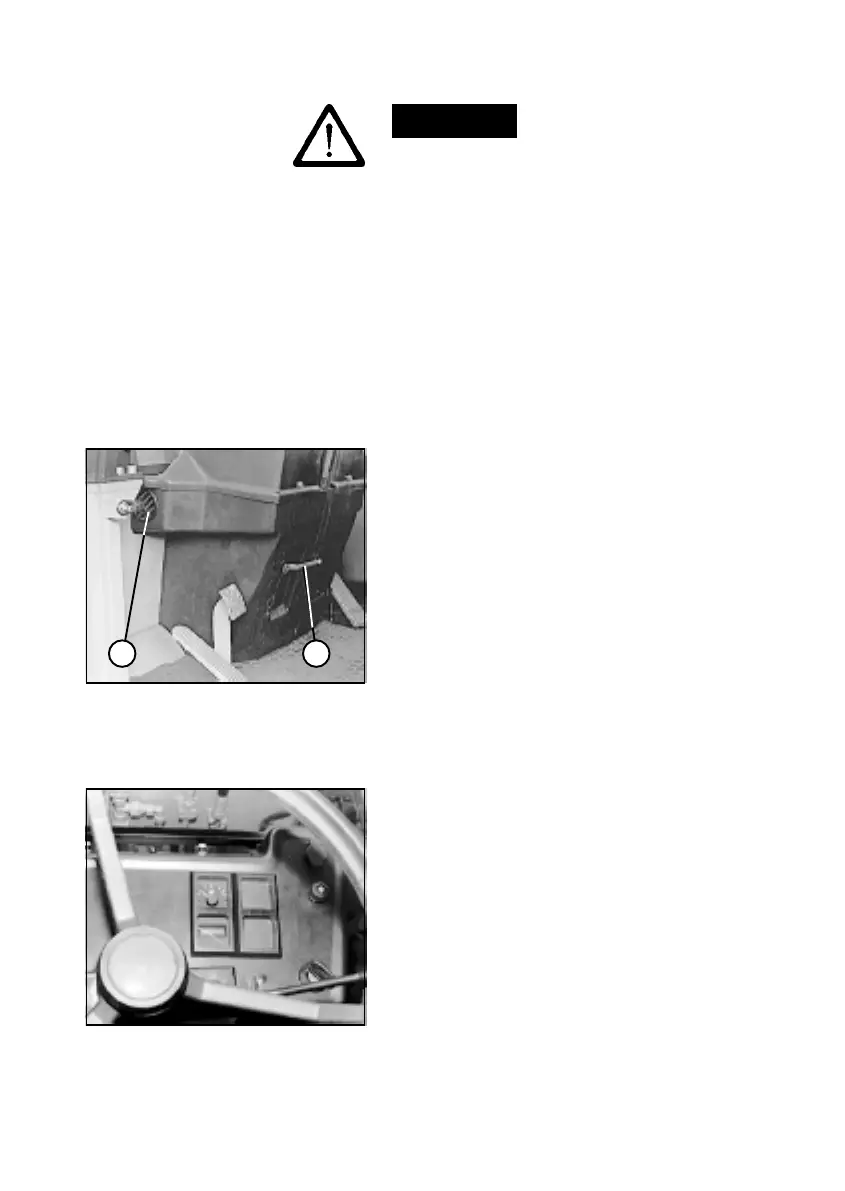

Bild 5-4
21
Bild 5-5
ACHTUNG
Leuchtet während des Betriebes die
Kontrolleuchte für Hydrauliköltem-
peratur (4-14/11) auf, ist das Gerät
sofort stillzusetzen und die Ursa-
che hierfür durch einen Sachkundi-
gen in der Hydraulik zu ermitteln
und die Störung zu beseitigen.
5.2.4 Heizungs- und
Belüftungsanlage
(1) Je nach Wärmebedarf Kugel-
hahn (5-4/2) nach oben oder nach
unten bewegen.
HINWEIS
Kugelhahn nach unten, senkrecht,
warm.
Kugelhahn nach oben, waagerecht,
kalt.
.
(2) Gebläsedrehschalter (5-5/
Pfeil) je nach gewünschter Luft-/
Wärmemenge in Stellung 0, 1, oder
2 schalten.
(3) Luftstromrichtung an den seit-
lich angebrachten Ausströmerdüsen
(Bild 5-4/1) einstellen.
5-5
