ahlmann AL70 - Staplervorsatz

L06ML06M6-2
Abbau
(1) Schaufel auf den Boden stand-
sicher absetzen.
(2) Mit Handhebel für Zusatz-
hydraulik (4-13/2) Schaufel entrie-
geln.
(3) Schnellwechselvorrichtung
abkippen und rückwärts heraus-
fahren.
HINWEIS
Das Typenschild befindet sich auf
der Schaufelrückenseite rechts
unterhalb des Querträgers (6-2/
Pfeil).
6.1.2 Staplervorsatz
HINWEIS

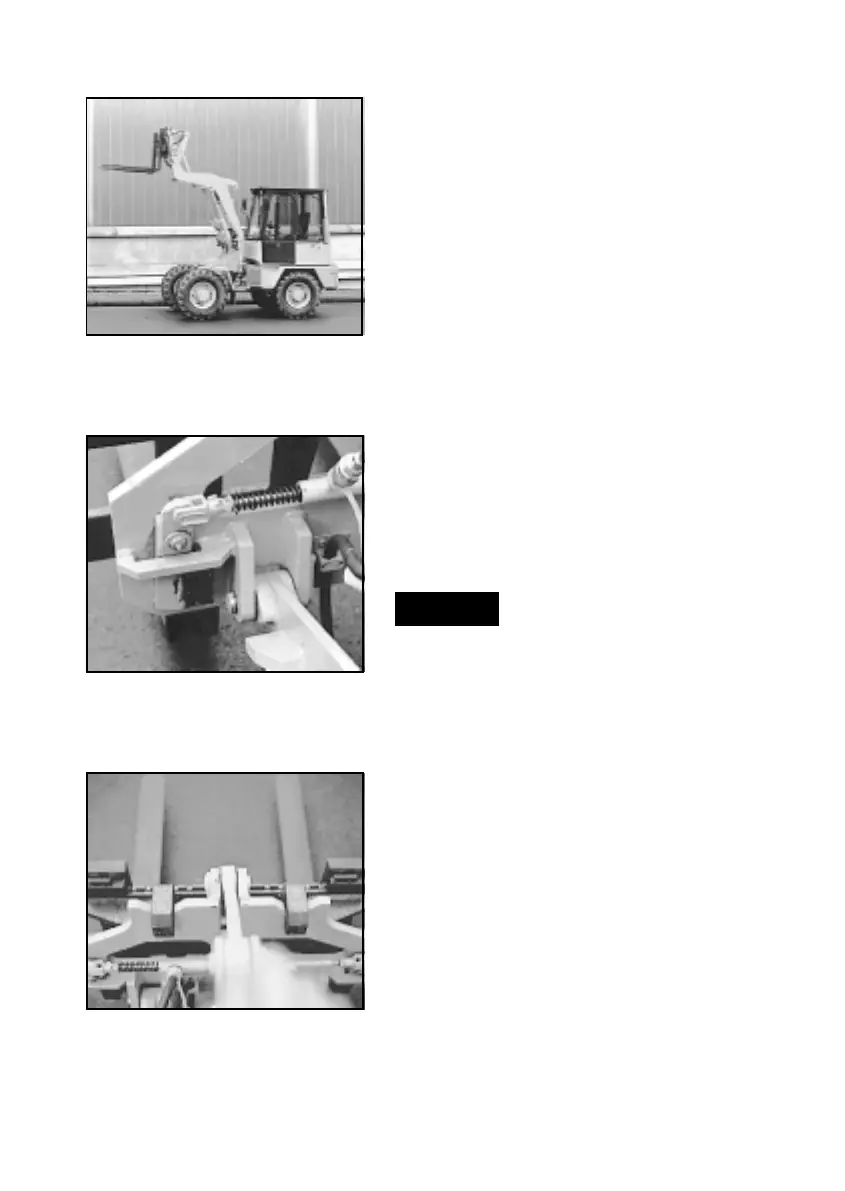

- Bild 6-4 zeigt das Gerät mit Stap-
lervorsatz in oberster Stellung.
- Der An- und Abbau wird analog
zur Schaufel (Abschnitt 6.1.1)
durchgeführt.
GEFAHR
- Die beiden Spannklauen der
Schnellwechselvorrichtung müs-
sen sich auf beiden Seiten deut-
lich erkennbar hinter den Halte-
blechen der Staplervorsatzauf-
hängung befinden (6-5/Pfeil).
- Die Last auf beide Gabelzinken
gleichmäßig verteilen und gegen
Verschieben und Herabfallen si-
chern.
- Last an Gabelrücken anlegen und
Staplervorsatz ankippen.
- Beide Zinken im gleichen Ab-
stand zur Mitte verstellen (6-6/
Pfeile) und arretieren.
HINWEIS
- Die Zinken sind dann richtig arre-
tiert, wenn die beiden umklappba-
ren Arretierhebel in voller Länge
auf dem Gabelträger aufliegen.
- Das Typenschild befindet sich
auf der Rückseite des oberen
Gabelträgers rechts.
Bild 6-5
Bild 6-6
Bild 6-4
6-2
