ahlmann AL70 - Luftfilter Warten; Wechseln

L06M L06M8-8
(3) Verschlußstopfen Achsbrücke
(8-12/3) und Verschlußstopfen Vor-
satzgetriebe (8-12/2) mit neuen
Dichtringen einschrauben.
(4) Öl über Verschlußstopfen-
bohrung (8-12/1) einfüllen bis Öl
zur Öffnung reicht.
HINWEIS
- Angaben zur Ölmenge sind dem
Wartungsplan (Kapitel 10) zu ent-
nehmen.
- Nach einigen Minuten, falls Öl-
stand gesunken, Öl nachfüllen,
bis vorgeschriebener Stand er-
reicht ist und konstant bleibt.
(5) Verschlußstopfen (8-12/1) mit
neuem Dichtring einschrauben.
HINWEIS
Achsbrücke und Vorsatzgetriebe
haben gemeinsamen Ölhaushalt
und dadurch gleiches Ölstandskon-
trollniveau.
8.2.8 Luftfilter warten/
wechseln
HINWEIS
- Das Staubaustragventil ist von
Zeit zu Zeit zu kontrollieren ggf.
zu reinigen.
- Die Wartung der Filterpatrone ist
erforderlich, wenn das rote Feld
im Wartungsanzeiger (8-7/2)
sichtbar ist, spätestens jedoch
nach 12 Monaten.
(1) Heckklappe des Gerätes ent-
riegeln, nach oben schwenken und
feststellen.
(2) Die beiden Befestigungsklem-
men des Luftfilterdeckels (8-13/
Pfeil) lösen und Luftfilterdeckel ab-
ziehen.

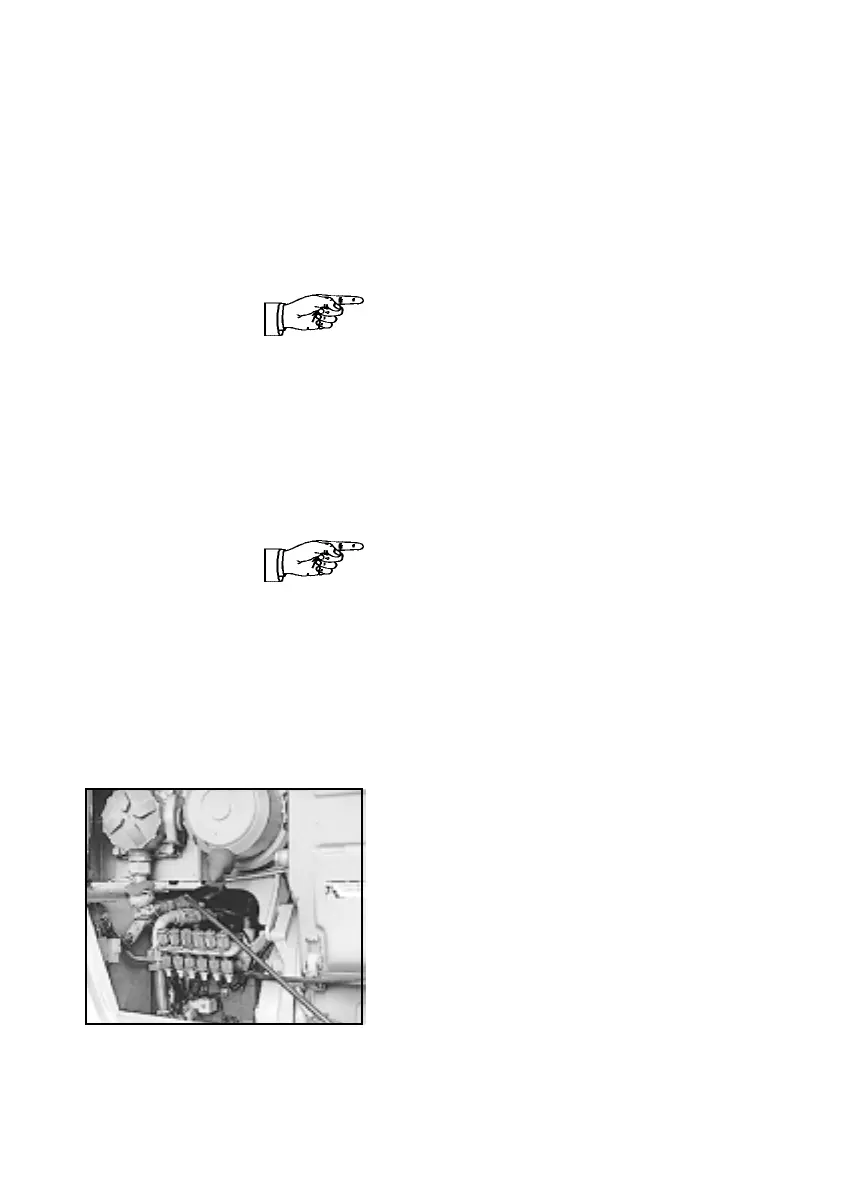

Bild 8-13
8-8
