ahlmann AL70 - Bergen, Abschlep- Pen, Verzurren, Kranverlasten; Bergen, Abschleppen Verzurren

L06M L06M7-1
7 Bergen, Abschleppen,
Versurren, Kranverlasten
7.1 Bergen, Abschleppen
Verzurren
ACHTUNG
Das Abschleppen auf öffentlichen
Straßen ist nur mit leerer Stan-
dard-, Mehrzweck- oder Leichtgut-
schaufel und nur mit montiertem
Schaufelschutz erlaubt.
(1) Feststellbremse (4-13/3) an-
ziehen.
(2) Schaufelarm soweit absenken
bzw. anheben, daß der tiefste Punkt
des Schaufelarmes bzw. der Schau-
fel mindestens 20 cm über der Fahr-
bahn steht (5-2).
(3) Die Schaufelschneide und
-zähne durch den Schaufelschutz
abdecken (5-2/Pfeil).
(4) Stecker des Schaufelschutzes
in die Steckdose stecken (5-3/Pfeil).
(5) Beide Kugelblockhähne schlie-
ßen (1-3/Pfeile).
(6) Abschleppstange an Rangier-
und Abschleppkupplung (7-1/2) des
abzuschleppenden und an dem
ziehenden Fahrzeug befestigen.
ACHTUNG
- Den hydrostatischen Fahrantrieb
vor dem Abschleppen auf freien
Ölumlauf schalten. Zu diesem
Zweck sind die Stiftschrauben an
beiden Hochdruckbegrenzungs-
ventilen (7-2/Pfeile) der Fahrpum-
pe bis auf eine Ebene mit den
zuvor gelösten Sechskantmuttern
einzuschrauben. Danach sind die
Sechskantmuttern festzuziehen.

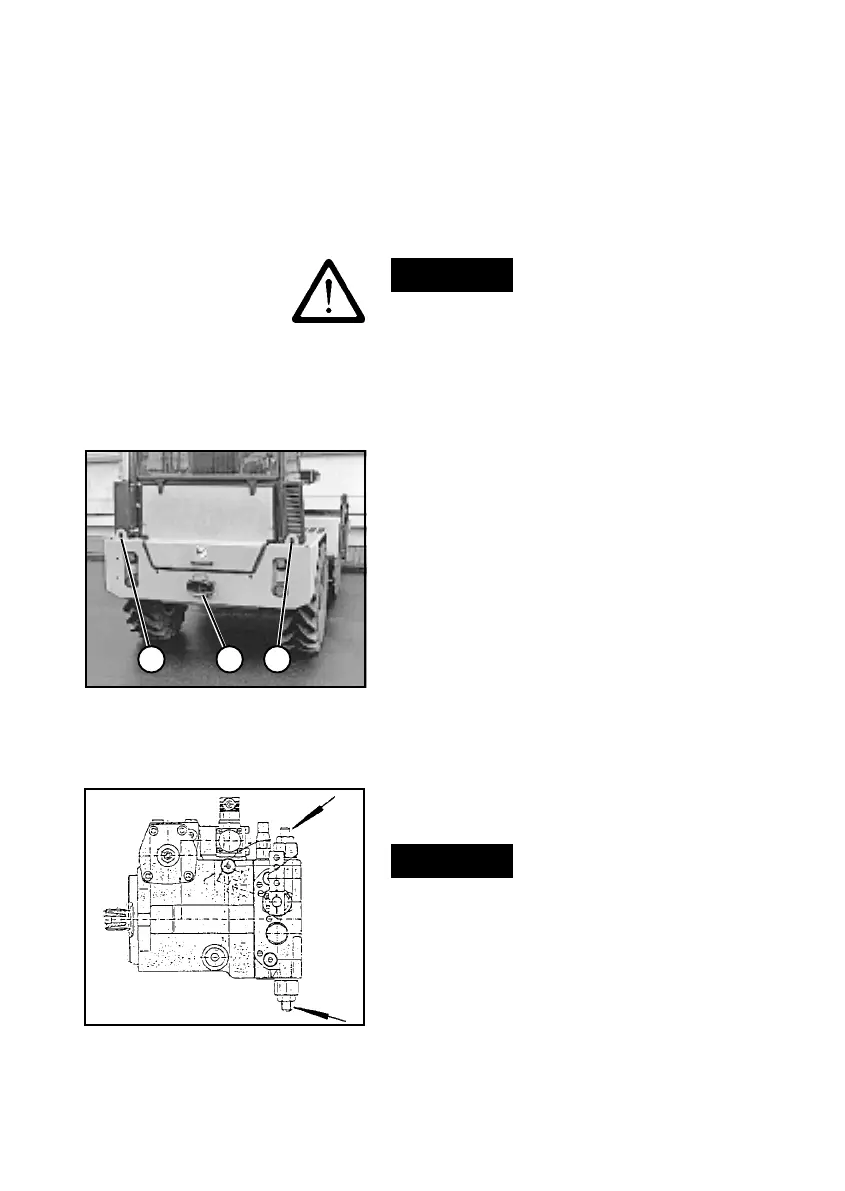

Bild 7-2
Bild 7-1
21 1
7-1
