ahlmann AL70 - Heizungs- und Belüftungsanlage Ausschalten; Gerät Verlassen; Fahrersitz Einstellen

L06M L06M5-7
Bild 5-7
Bild 5-6
5.3.3 Heizungs- und Belüf-
tungsanlage ausschalten
(1) Warmluftzufuhr (5-4/2) abstel-
len.
(2) Gebläsedrehschalter (5-5/
Pfeil) in "0"- Stellung drehen.
5.3.4 Gerät verlassen
(1) Beide Kugelblockhähne (1-3/
Pfeile) schließen.
(2) Zündschlüssel abziehen und
Türen verschließen.

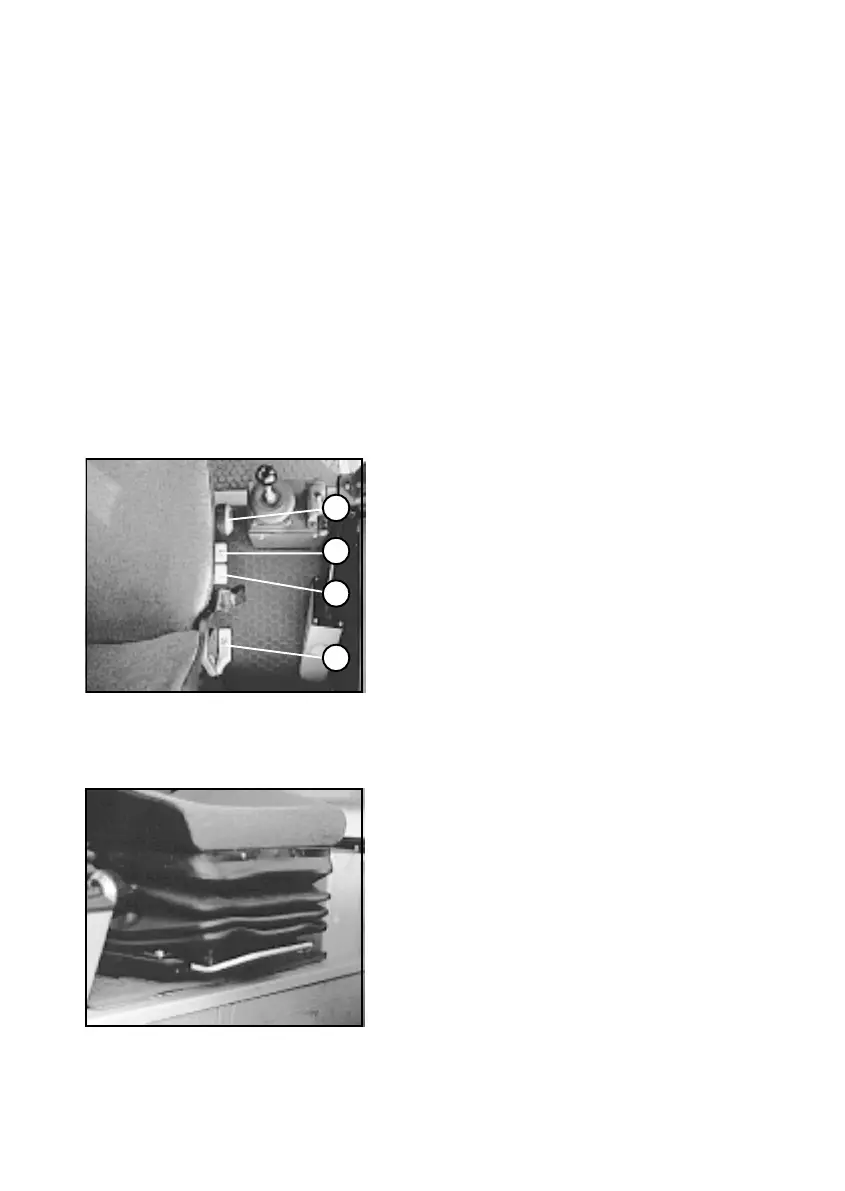

5.4 Fahrersitz einstellen
(1) Die Sitzfederung läßt sich mit
Hilfe des Handrades (5-6/1) auf das
Gewicht des Fahrers (40 ... 130 kg)
einstellen.
(2) Durch Hochziehen des Hand-
hebels (5-6/2) Sitzhöhe und Sitz-
neigung vorn festlegen.
(3) Durch Hochziehen des Hand-
hebels (5-6/3) Sitzhöhe und Sitz-
neigung hinten einstellen.
(4) Mit Handhebel (5-6/4) Neigung
der Rückenlehne einstellen bzw.
Rückenlehne umklappen.
(5) Der Fahrersitz kann durch
Hochziehen des Bügels (5-7/Pfeil)
unter gleichzeitigem Verschieben
des Sitzes nach vorn oder hinten in
seiner horizontalen Lage den Be-
dürfnissen des Fahrers angepaßt
werden.
(6) Ggf. Position der Ventilgeber
für Arbeits- (4-13/1) und Zusatz-
hydraulik (4-13/2) neu bestimmen.
2
4
3
1
