L06M L06M8-2
8.2 Wartungsarbeiten
8.2.1 Ölstandskontrolle
Motor
Siehe Betriebsanleitung Motor
HINWEIS
Der Motor ist durch die Heckklappe
zugänglich.
8.2.2 Ölstandskontrolle
Achsen
Vorderachse
(1) Verschlußstopfen aus Achs-
brücke (8-1/Pfeil) herausdrehen.
HINWEIS
- Ölstand muß bis zur Verschluß-
stopfenbohrung reichen.
- Evtl. austretendes Öl auffangen
bzw. ggf. Öl nachfüllen.
(2) Verschlußstopfen mit neuem
Dichtring wieder hineindrehen.
Planetengetriebe
(1) Rad so drehen, daß Verschluß-
stopfen in Stellung 3 oder 9 Uhr
steht (8-2/Pfeil).
(2) Verschlußstopfen herausdre-
hen.
HINWEIS
- Ölstand muß bis zur Verschluß-
stopfenbohrung reichen.
- Evtl. austretendes Öl auffangen
bzw. ggf. Öl nachfüllen.
(3) Verschlußstopfen mit neuem
Dichtring wieder hineindrehen.

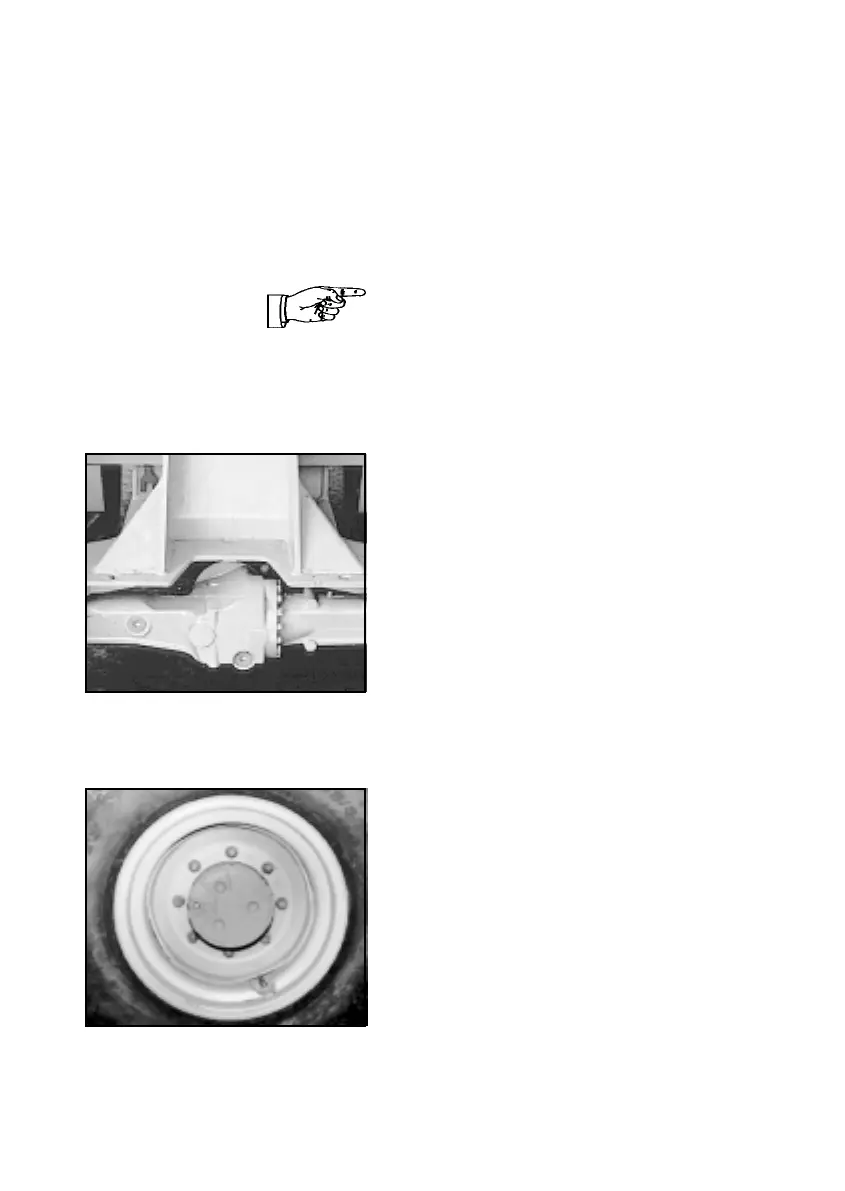

Bild 8-1
Bild 8-2
8-2
8.2 Wartungsarbeiten
8.2.1 Ölstandskontrolle
Motor
Siehe Betriebsanleitung Motor
HINWEIS
Der Motor ist durch die Heckklappe
zugänglich.
8.2.2 Ölstandskontrolle
Achsen
Vorderachse
(1) Verschlußstopfen aus Achs-
brücke (8-1/Pfeil) herausdrehen.
HINWEIS
- Ölstand muß bis zur Verschluß-
stopfenbohrung reichen.
- Evtl. austretendes Öl auffangen
bzw. ggf. Öl nachfüllen.
(2) Verschlußstopfen mit neuem
Dichtring wieder hineindrehen.
Planetengetriebe
(1) Rad so drehen, daß Verschluß-
stopfen in Stellung 3 oder 9 Uhr
steht (8-2/Pfeil).
(2) Verschlußstopfen herausdre-
hen.
HINWEIS
- Ölstand muß bis zur Verschluß-
stopfenbohrung reichen.
- Evtl. austretendes Öl auffangen
bzw. ggf. Öl nachfüllen.
(3) Verschlußstopfen mit neuem
Dichtring wieder hineindrehen.
Bild 8-1
Bild 8-2
