ahlmann AL70 - Bedienelemente

L06M L06M
1 - Ventilgeber
für Arbeitshydraulik
2 - Ventilgeber
für Zusatzhydraulik
3 - Handhebel
für Feststellbremse
4 - Hydraulische Fahrstufen:
- rechts - Stufe I: langsam
- links - Stufe II: schnell
5 - Fahrschalter:
vorwärts/0/rückwärts
1 - Unterdruckmanometer
für Hydraulikölfilter
2 - Wartungsanzeiger Luftfilter
1

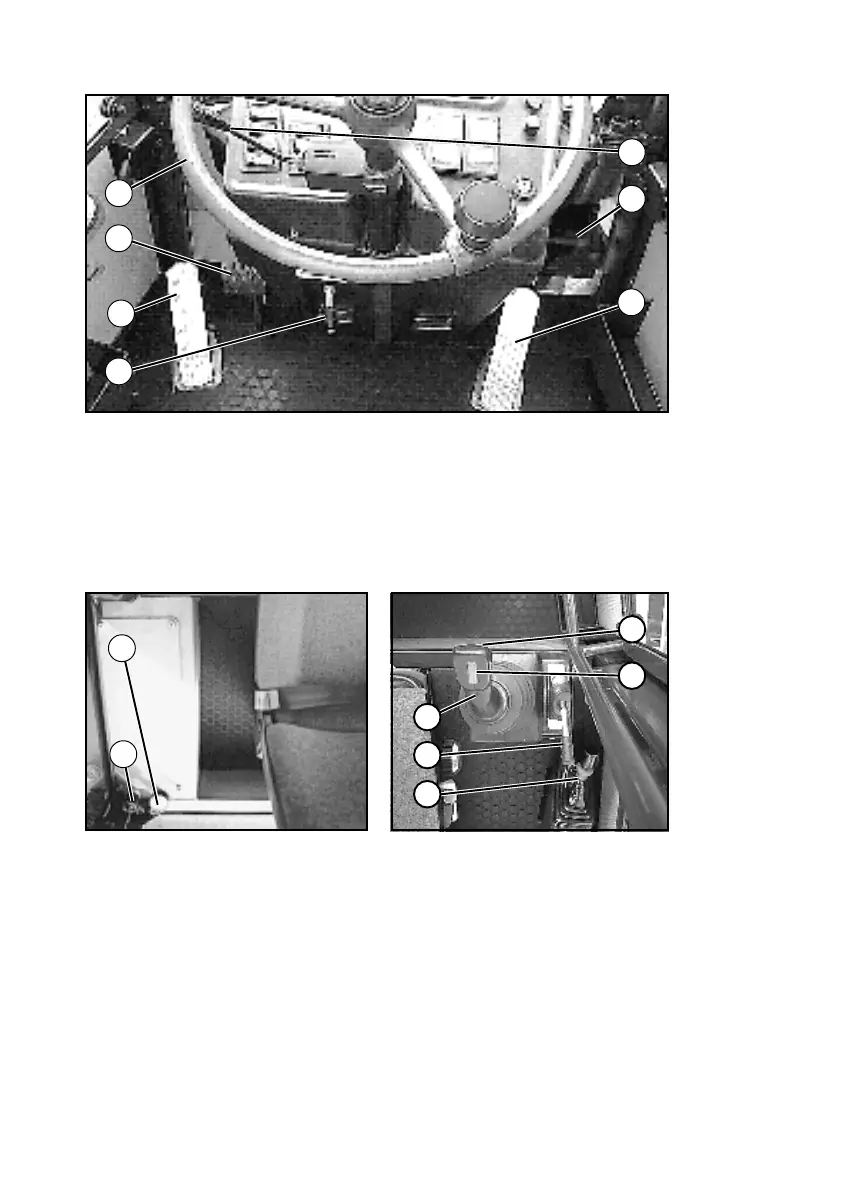

Bild 4-12 Bild 4-13
1 - Blinkerschalter/Hebel
- oben - Abblendlicht
- unten - Fernlicht
- Druckknopf - Signalhorn
2 - Vorratsbehälter
für Wascheranlage
3 - Fahrpedal
4 - Handhebel für Heizung/
Wärmemengenregulierung
5 - Pedal für Inchung
6 - Pedal für Betriebsbremse
7 - Lenkrad
2
1
2
3
4
5
7
6
1
5
4
1
1
2
3
4.5 Bedienelemente
Bild 4-11
4-10
