ahlmann AL70 - Ölstandskontrolle Hydraulikölbehälter; Ölwechsel Hydraulikanlage

L06M L06M
8-3

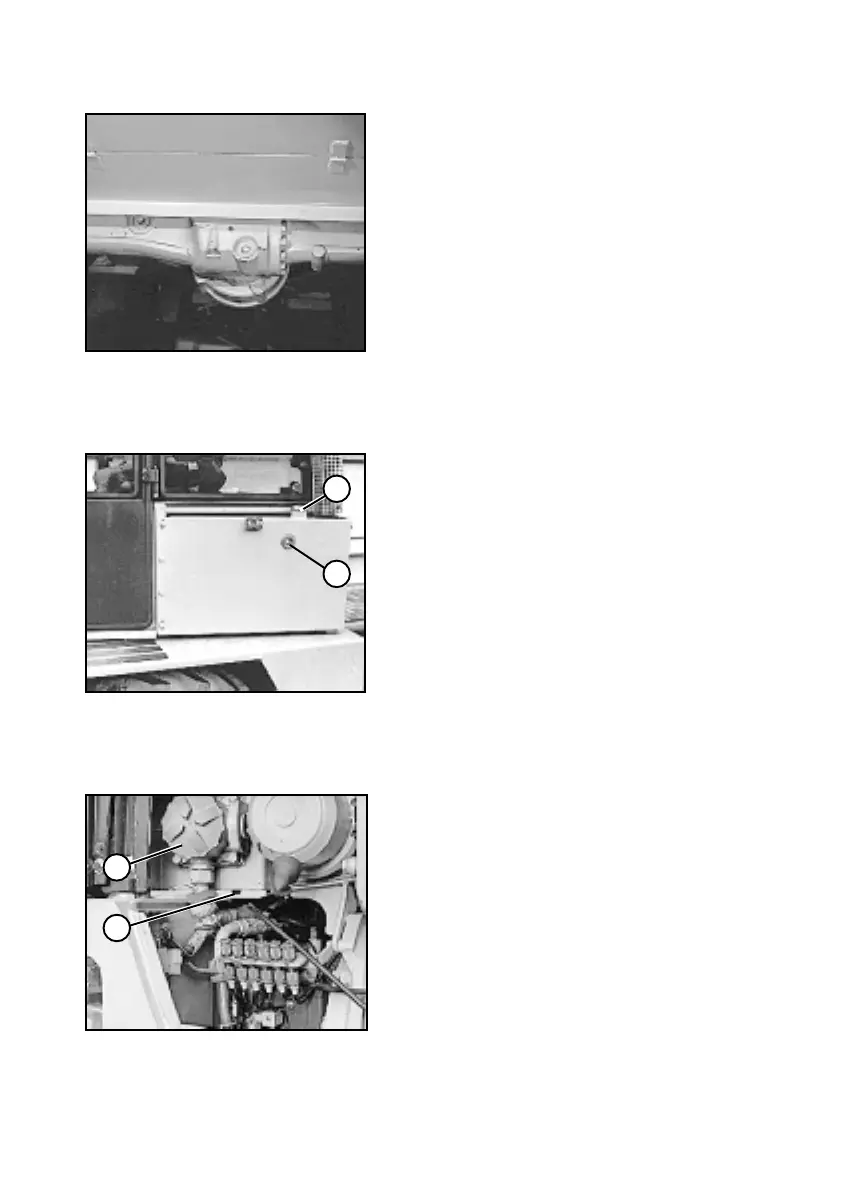

Bild 8-3
Bild 8-4
Bild 8-5
Hinterachse
(1) Verschlußstopfen aus Achs-
brücke (8-3/Pfeil) herausdrehen.
HINWEIS
- Achsbrücke und Vorsatzgetriebe
haben gemeinsamen Ölhaushalt
und dadurch gleiches Ölstands-
kontrollniveau.
- Ölstand muß bis zur Verschluß-
stopfenbohrung reichen.
- Evtl. austretendes Öl auffangen
bzw. ggf. Öl nachfüllen.
(2) Verschlußstopfen mit neuem
Dichtring wieder hineindrehen.
8.2.3 Ölstandskontrolle
Hydraulikölbehälter
(1) Gerät in waagerechter Position
abstellen.
(2) Schaufelarm in unterste Stel-
lung bringen.
(3) Ölstand im Schauglas prüfen
(8-4/2).
HINWEIS
Ölspiegel muß im Schauglas
sichtbar sein. Ggf. Hydrauliköl über
Einfüllstutzen (8-4/1) nachfüllen.
8.2.4 Ölwechsel Hydraulik-
anlage
(1) Heckklappe des Gerätes ent-
riegeln, nach oben schwenken und
feststellen.
(2) Ölauffangbehälter (mind. 60 l)
unterstellen.
(3) Abdeckkappe der Ölablaß-
schraube (8-5/1) abschrauben.
2
2
1
1
