ahlmann AL70 - Lasthaken; An- und Abbau von Anbaugeräten mit Hydraulischem Anschluß; Mehrzweckschaufel

L06ML06M6-4

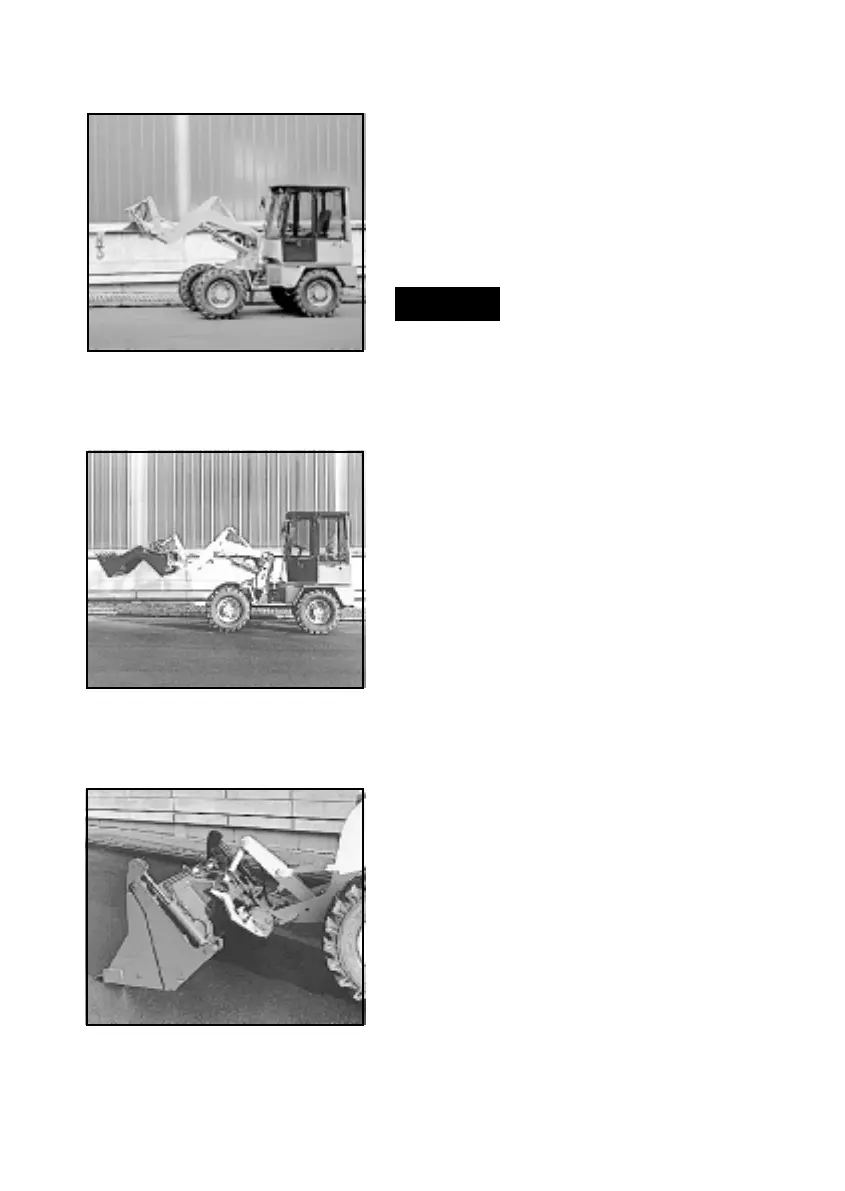

Bild 6-10
Bild 6-11
Bild 6-9
6.1.3 Lasthaken
HINWEIS
- Bild 6-9 zeigt das Gerät mit Last-
haken.
- Der An- und Abbau wird analog
zur Schaufel (Abschnitt 6.1.1)
durchgeführt.
GEFAHR
- Die beiden Spannklauen der
Schnellwechselvorrichtung müs-
sen sich auf beiden Seiten deut-
lich erkennbar hinter den Halte-
blechen der Lasthakenaufhän-
gung befinden (siehe sinngemäß
6-3/Pfeil).
- Sicherungsklappe am Kranhaken
auf Funktionsfähigkeit überprüfen.
HINWEIS
Das Typenschild befindet sich auf
der Oberseite des Lasthaken-
trägers rechts.
6.2 An- und Abbau von An-
baugeräten mit hydrauli-
schem Anschluß
6.2.1 Mehrzweckschaufel
HINWEIS
Bild 6-10 zeigt das Gerät mit Mehr-
zweckschaufel in geöffnetem Zu-
stand und weitester Ausladung.
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heranfah-
ren (6-11).
6-4
