ahlmann AL70 - Kranverlasten

L06M L06M7-2
- Nach beendetem Abschleppvor-
gang Sechskantmuttern wieder
lösen, die Stiftschrauben der
beiden Hochdruckbegrenzungs-
ventile bis zum Anschlag her-
ausschrauben und Sechskant-
muttern festziehen.
(7) Fahrtrichtungsschalter (4-13/5)
in "0"-Stellung bringen.
(8) Kippschalter für Warnblinkan-
lage (4-14/17) betätigen.
(9) Feststellbremse (4-13/3) lösen.
GEFAHR
- Das Gerät läßt sich nur mit
erheblich größerem Kraftaufwand
lenken.
- Gerät in Schrittgeschwindigkeit
(2 km/h) abschleppen.
- Die Schleppentfernung sollte
1 km nicht überschreiten.
- Bei längerer Wegstrecke ist das
defekte Fahrzeug zu verladen
(Verzurrpunkte siehe 7-1/2 und
7-3/2).
- Die max. zulässige Lastauf-
nahme der Rangier- und Ab-
schleppkupplung (7-1/2) be-
trägt 4,0 t.
- Die max. zulässige Lastauf-
nahme der vorderen Verzurr-
punkte (7-3/2) beträgt bei einem
angenommenen Abspannwinkel
von 45° 2,0 t.

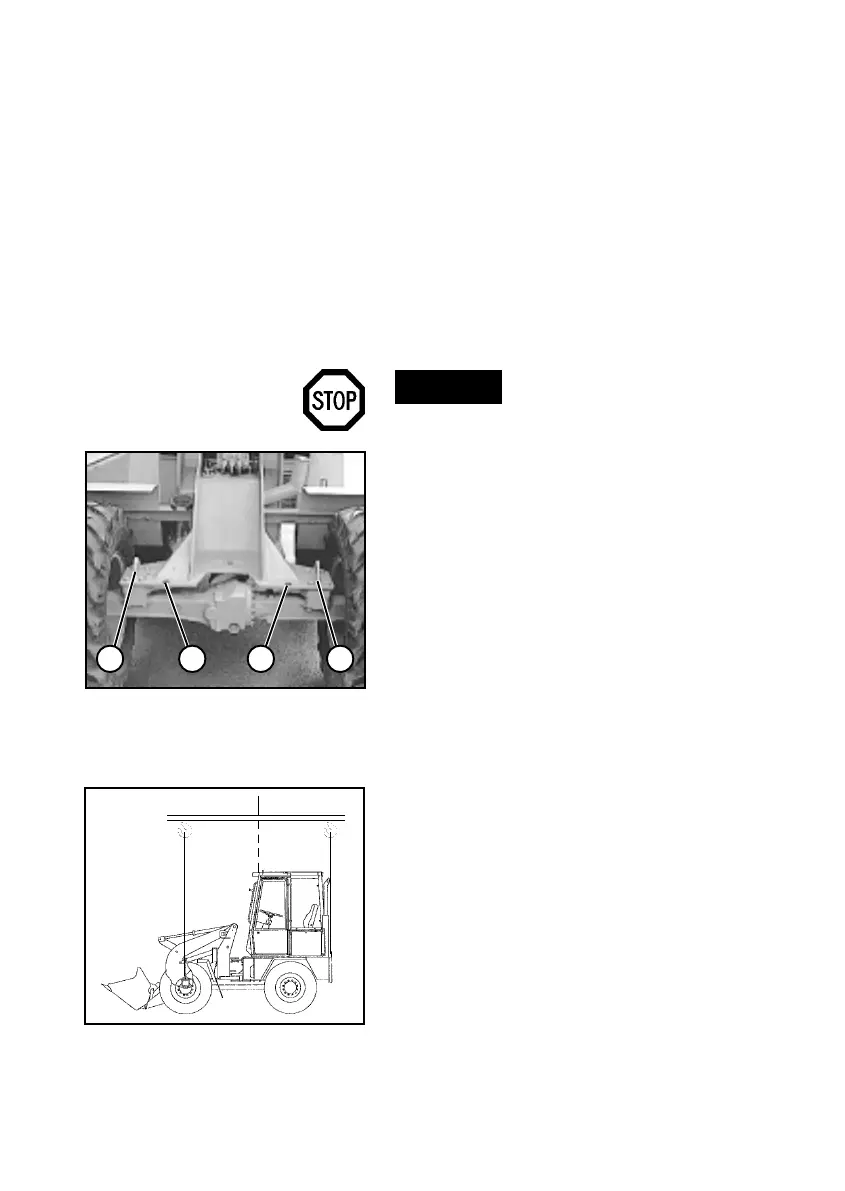

7.2 Kranverlasten
Auf folgende Dinge ist bei der Kran-
verlastung besonders zu achten:
- Der Aufnahmepunkt (7-4/A) des
Tragmittels (7-4/B) muß genau
senkrecht über dem Schwerpunkt
(7-4/C) des Gerätes liegen (sie-
he Bild 7-4), damit sich das Last-
aufnahmemittel waagerecht
über der Längsmittelachse des
Gerätes befindet.
Bild 7-3
221 1
Bild 7-4
D
A
C
D
B
7-2
