ahlmann AL70 - Betriebsbremse Prüfen

L06M L06M8-12

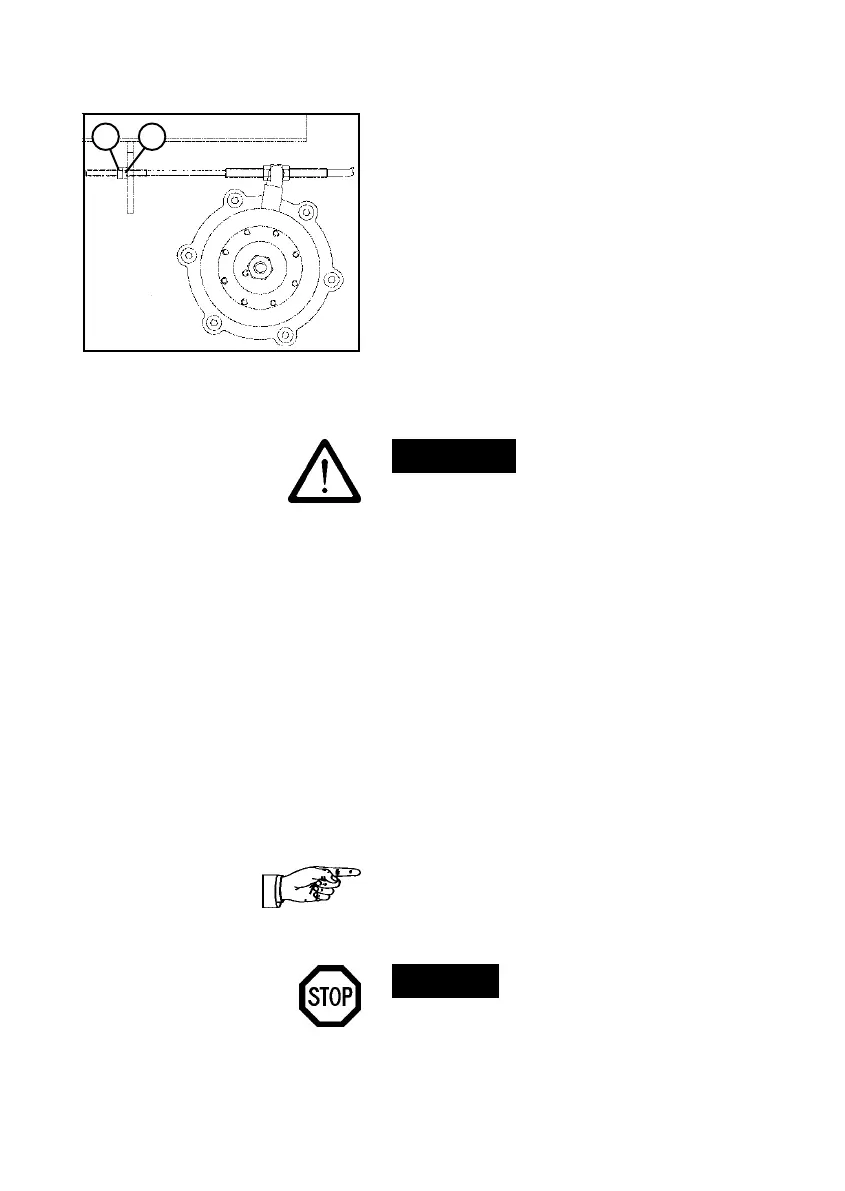

Bild 8-18
1 2
Sollte die Feststellbremse erst
wesentlich nach dem 2. Einrasten
beginnen, wirksam zu werden, sind
folgende Einstellarbeiten durchzu-
führen:
(3) Feststellbremse lösen (unter-
ste Lage).
(4) Kontermutter (8-18/1) am
Widerlagerblech lösen.
(5) Verstellschraube (8-18/2) in
Richtung Widerlager so weit ver-
stellen, daß zwischen Verstell-
schraube und Widerlager gerade
noch Spiel ist.
(6) Kontermutter wieder anziehen.
ACHTUNG
Sollte einer der Bremsbeläge eine
Mindestbelagdicke von 2 mm un-
terschreiten oder sich die Feststell-
bremse nicht mehr einstellen las-
sen, sind die Bremsbeläge zu er-
neuern.
(7) Bremsprobe durchführen.
8.2.13 Betriebsbremse
prüfen
(1) Pedalweg prüfen.
(2) Komplette Anlage auf Dicht-
heit prüfen (Sichtprüfung).
HINWEIS
Die Betriebsbremse ist wartungs-
frei und erfordert daher keine wei-
tere Prüfung.
GEFAHR
Sollte der Pedalweg zu lang sein
bzw. sollte die Bremswirkung
spürbar nachlassen, ist das Gerät
unverzüglich stillzusetzen.
8-12
Bild 8-18
1 2
Sollte die Feststellbremse erst
wesentlich nach dem 2. Einrasten
beginnen, wirksam zu werden, sind
folgende Einstellarbeiten durchzu-
führen:
(3) Feststellbremse lösen (unter-
ste Lage).
(4) Kontermutter (8-18/1) am
Widerlagerblech lösen.
(5) Verstellschraube (8-18/2) in
Richtung Widerlager so weit ver-
stellen, daß zwischen Verstell-
schraube und Widerlager gerade
noch Spiel ist.
(6) Kontermutter wieder anziehen.
ACHTUNG
Sollte einer der Bremsbeläge eine
Mindestbelagdicke von 2 mm un-
terschreiten oder sich die Feststell-
bremse nicht mehr einstellen las-
sen, sind die Bremsbeläge zu er-
neuern.
(7) Bremsprobe durchführen.
8.2.13 Betriebsbremse
prüfen
(1) Pedalweg prüfen.
(2) Komplette Anlage auf Dicht-
heit prüfen (Sichtprüfung).
HINWEIS
Die Betriebsbremse ist wartungs-
frei und erfordert daher keine wei-
tere Prüfung.
GEFAHR
Sollte der Pedalweg zu lang sein
bzw. sollte die Bremswirkung
spürbar nachlassen, ist das Gerät
unverzüglich stillzusetzen.
