ahlmann AL70 - 1 Abkippsperre

L06ML06M
6-3

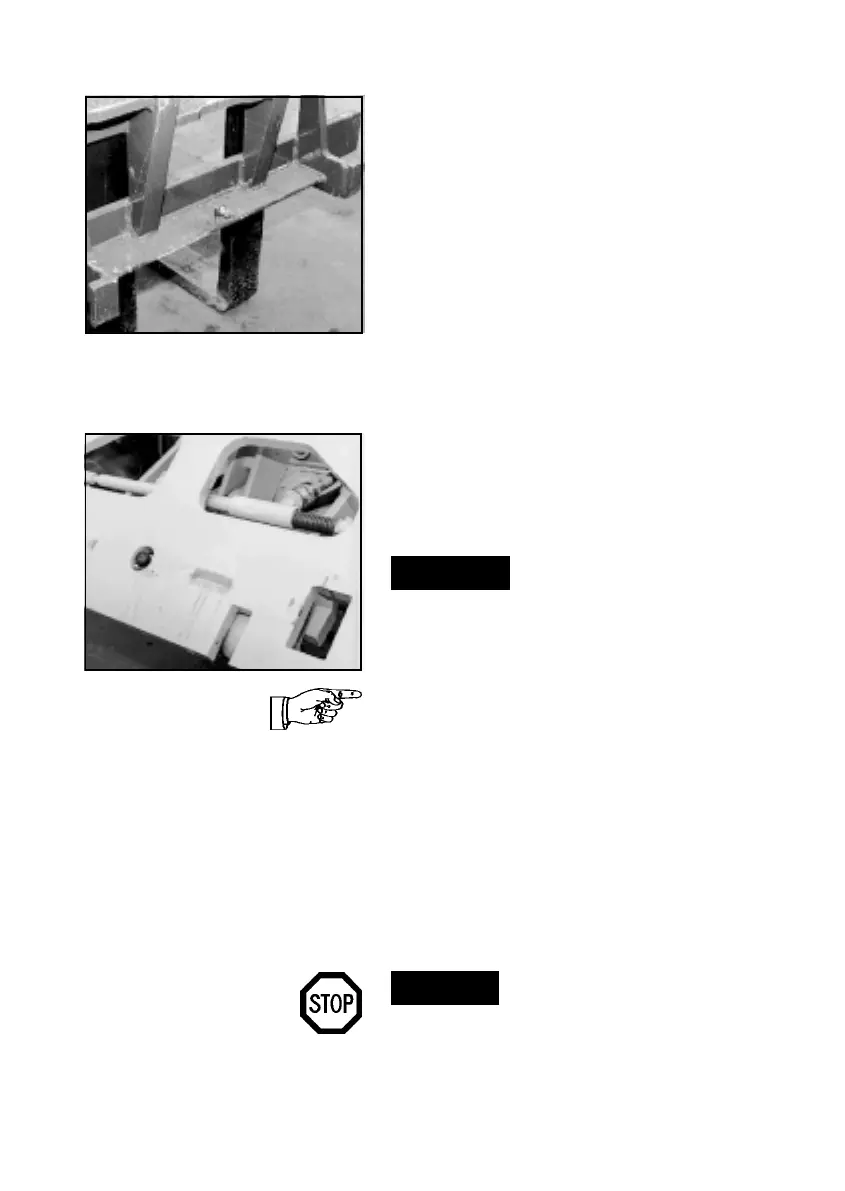

Bild 6-8
Bild 6-7
6.1.2.1 Abkippsperre
(Sonderausstattung)
Anbau des Staplervorsatzes bei
einem Gerät, das mit einer
Abkippsperre ausgerüstet ist:
(1) Anschlagschraube an der
Staplervorsatz-Tragplatte (6-7/Pfeil)
soweit wie möglich hineindrehen.
(2) Das Aufnehmen, Einhängen
und Verriegeln des Staplervor-
satzes erfolgt analog zur Schaufel
(Abschnitt 6.1.1).
(3) Anschlagschraube am Gabel-
träger in Richtung Elektroschalter
an der Schnellwechselvorrichtung
(6-8/Pfeil) herausschrauben bis der
Elektroschalter geschaltet ist.
ACHTUNG
Nach dem Schaltpunkt beginnt der
Leerweg, der nicht voll ausgenutzt
werden darf, da sonst der Elektro-
schalter zerstört wird.
HINWEIS
- Beim Arbeiten mit dem Stapler-
vorsatz ist das Abkippen der Zin-
ken blockiert und kann nur durch
das Niederdrücken des Druck-
schalters am Ventilgeber für Ar-
beitshydraulik (4-13/1) überbrückt
werden.
- Die Abkippsperre ist nur wirksam
bei Verwendung des Stapler-
vorsatzes in Verbindung mit der
Anschlagschraube, jedoch nicht
bei anderen Anbaugeräten.
GEFAHR
Nach dem Anbau des Stapler-
vorsatzes und der Einstellung der
Abkippsperre, Funktionskontrolle
durchführen.
