ahlmann AL70 - Tableau de Bord

L06M L06M
4.6 Tableau de bord
Tableau de bord

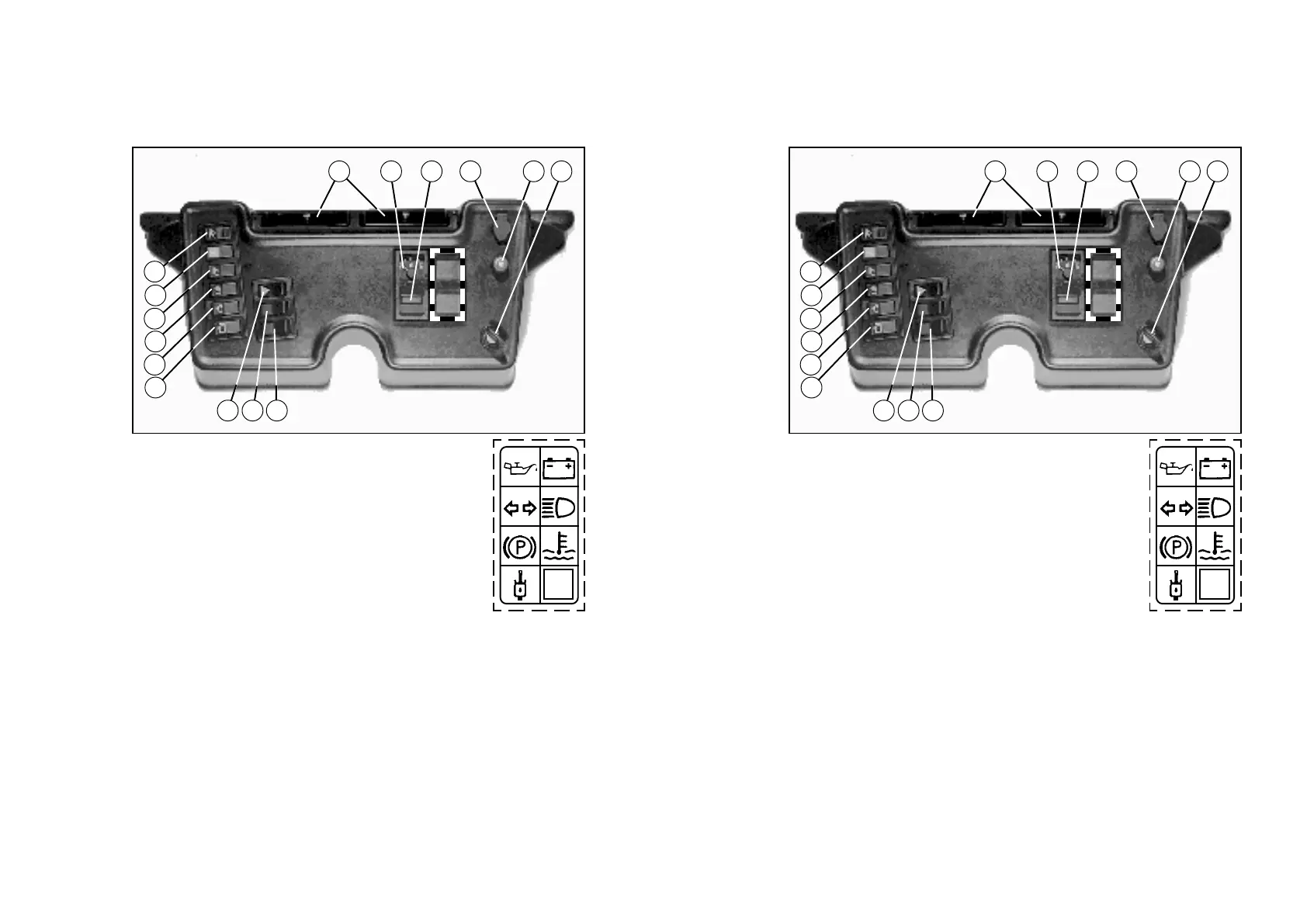

Fig. 4-14
1 - Sécurités gauche/droite
2 - Indicateur de carburant
3 - Compteur d’heures de fonctionnement
4 - Prise électrique
5 - Commutateur pour chauffage/aération
6 - Démarreur
7 - Lampe-témoin de charge
8 - Lampe-témoin feux de route
9 - Lampe-témoin température moteur
10 - pas fonctionnel
11 - Lampe-témoin température huile hydraulique
12 - Lampe-témoin frein de parking
13 - Lampe-témoin direction d’avancement
14 - Lampe-témoin pression d’huile moteur
15 - Interrupteur balai (option)
16 - pas fonctionnel
17 - Interrupteur feux de détresse
18 - Interrupteur essuie-glace AR
19 - Interrupteur essuie-glace/lave-glace AV
20 - Interrupteur éclairage selon code de la route
21 - Interrupteur phare de travail AV et AR
22 - Interrupteur gyrophare (option)
23 - Interrupteur avec déverrouillage position de flottement (option)
1
1
1
20
15
1
16
17
1
1
2 3
23
19
18
6
54
21
22
Vue partielle
14
13
12
11
7
8
9
10
4-11
4.6 Instrument panel
Instrument panel
Fig. 4-14
1 - Fuse box left/right
2 - Fuel gauge
3 - Hour meter
4 - Socket
5 - Turn switch for heating and ventilation system
6 - Starter switch
7 - Generator lamp
8 - Main beam indicator lamp
9 - Engine oil temperature indicator lamp
10 - Not used
11 - Hydraulic oil temperature indicator lamp
12 - Parking brake indicator lamp
13 - Directional indicator lamp
14 - Engine oil pressure indicator lamp
15 - Toggle switch for broom (optional equipment)
16 - Not used
17 - Toggle switch for hazard flasher system
18 - Toggle switch for windscreen wiper/washer - rear
19 - Toggle switch for windscreen wiper/washer - front
20 - Toggle switch for lighting in accordance with CUR
21 - Toggle switch for working light front/rear
22 - Toggle switch for beacon light (optional equipment)
23 - Toggle switch with safety catch for levelling device
(optional equipment)
1
1
1
20
15
1
16
17
1
1
2 3
23
19
18
6
54
21
22
14
13
12
11
7
8
9
10
Partial view
