ahlmann AL70 - Page 104

L06M L06M4-11
4.6 Armaturen
Armaturenkasten

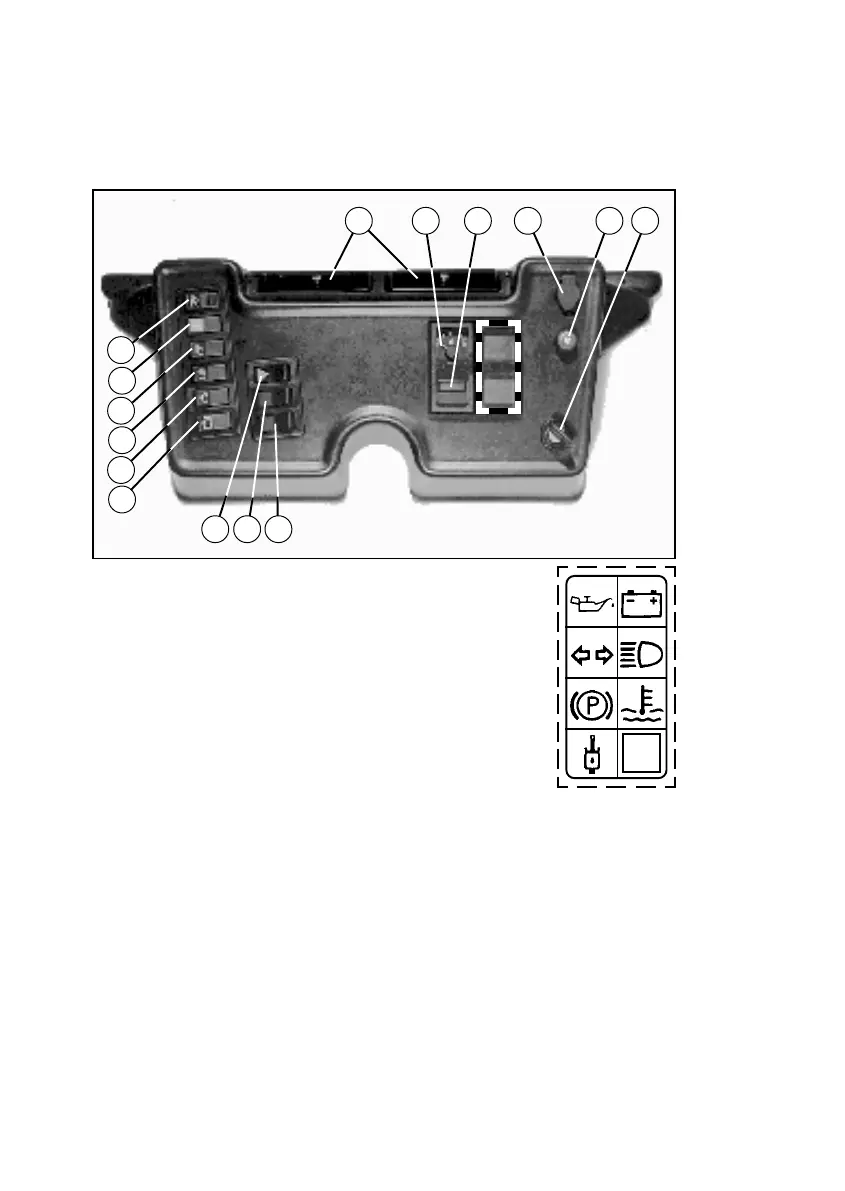

Bild 4-14
1 - Sicherungskasten links/rechts
2 - Kraftstoffanzeige
3 - Betriebsstundenzähler
4 - Steckdose
5 - Drehschalter für Heizungs-/Belüftungsanlage
6 - Anlaßschalter
7 - Ladekontrolleuchte
8 - Kontrolleuchte Fernlicht
9 - Kontrolleuchte Motoröltemperatur
10 - nicht belegt
11 - Kontrolleuchte Hydrauliköltemperatur
12 - Kontrolleuchte Feststellbremse
13 - Kontrolleuchte Fahrtrichtungsanzeige
14 - Kontrolleuchte Motoröldruck
15 - Kippschalter Kehrbesen (Sonderausstattung)
16 - nicht belegt
17 - Kippschalter Warnblinkanlage
18 - Kippschalter Scheibenwischer hinten
19 - Kippschalter Scheibenwischer/Scheibenwascher vorn
20 - Kippschalter StVZO Beleuchtung
21 - Kippschalter Arbeitsscheinwerfer vorn und hinten
22 - Kippschalter Rundumkennleuchte (Sonderausstattung)
23 - Kippschalter mit Entriegelung für Schwimmstellung
(Sonderausstattung)
1
1
1
20
15
1
16
17
1
1
2 3
23
19
18
6
54
21
22
Ausschnitt
14
13
12
11
7
8
9
10
